FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
2
34
5
6
7
8
9
DAU10972
Startblokkeersysteem
Dit voertuig is voorzien van een start-
blokkeersysteem waarmee diefstal kan
worden bemoeilijkt door de codering
van de standaardsleutels te wijzigen.
Het systeem bestaat uit de volgende
onderdelen:
een codeersleutel (met een rood
bovendeel)
twee standaardsleutels (met een
zwart bovendeel) die opnieuw
kunnen worden gecodeerd
een transponder (die is geïnte-
greerd in de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van het start-
blokkeersysteem (Zie pagina 3-3.)
De sleutel met het rode bovendeel
wordt gebruikt om de twee standaards-
leutels te coderen. Het wijzigen van de
codes is een ingewikkelde procedure.
Breng het voertuig daarom met alle drie
sleutels naar een Yamaha dealer om
deze opnieuw te laten coderen. Ge-
bruik de sleutel met het rode bovendeel
niet om met het voertuig te rijden. Deze
sleutel dient uitsluitend te worden ge-
bruikt voor het opnieuw coderen van de
standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig
te rijden.
LET OP:
DCA11820
BEWAAR DE CODEERSLEU-
TEL ZORGVULDIG! NEEM ON-
MIDDELLIJK CONTACT OP MET
UW DEALER ALS DE SLEUTEL
VERLOREN RAAKT! Als de co-
deersleutel verloren raakt, is het
niet meer mogelijk om de stan-
daardsleutels opnieuw te code-ren. De standaardsleutels
kunnen nog steeds worden ge-
bruikt om het voertuig te star-
ten, maar wanneer de
codeersleutel vereist is (bijvoor-
beeld als er een nieuwe stan-
daardsleutel wordt gemaakt of
alle sleutels verloren zijn ge-
raakt) moet het volledige start-
blokkeersysteem worden
vervangen. Het is daarom aan te
bevelen een van de twee stan-
daardsleutels te gebruiken en
de codeersleutel te bewaren op
een veilige plaats.
Dompel de sleutels niet onder in
water.
Stel de sleutels niet bloot aan
extreem hoge temperaturen.
Houd de sleutels uit de buurt
van magneten (inclusief, maar
niet uitsluitend, producten zoals
luidsprekers etc.).
Plaats geen zware voorwerpen
op de sleutels.
Probeer niet de sleutels te slij-

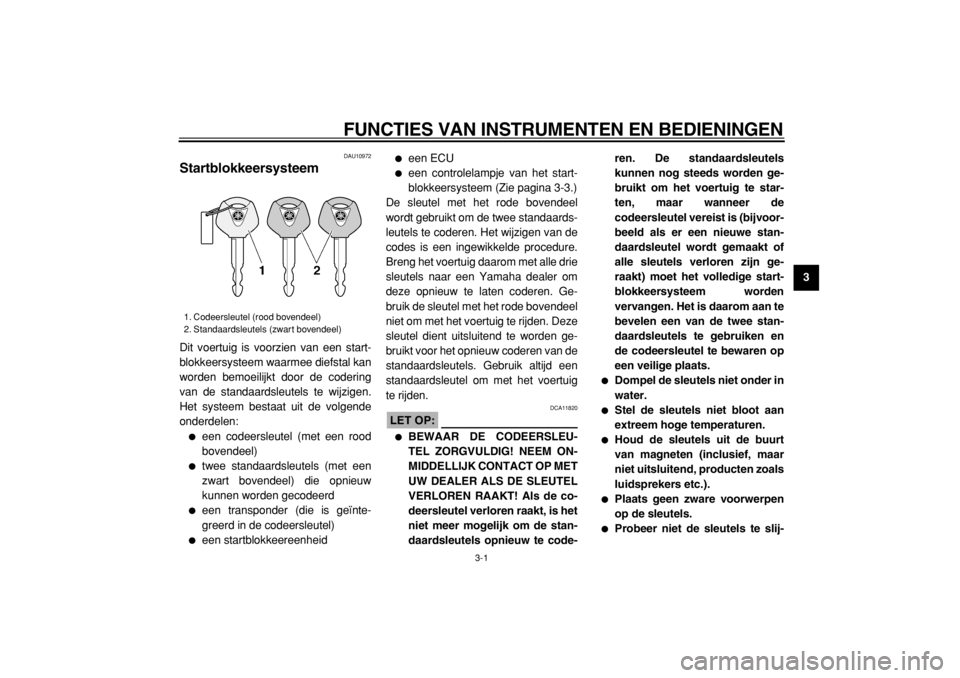

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
SPECIFICATIES
8-1
2
3
4
5
6
7
89
DAU26333
Afmetingen:
Totale lengte:
2230 mm (87.8 in)
Totale breedte:
780 mm (30.7 in)
Totale hoogte:
1380 mm (54.3 in)
Zadelhoogte:
750 mm (29.5 in)
Wielbasis:
1565 mm (61.6 in)
Grondspeling:
120 mm (4.72 in)
Kleinste draaicirkel:
2600 mm (102.4 in)
Gewicht:
Incl. olie en brandstof:
210.0 kg (463 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
394.9 cm
3
(24.10 cu.in)
Boring
×
slag:
83.0
×
73.0 mm (3.27
×
2.87 in)
Compressieverhouding:
10.60 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:
Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Met vervanging van oliefilterelement:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Eindoverbrengingsolie:
Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Elektronisch geregelde brandstofin-
spuiting:
Fabrikant:
AISAN
Model:
1100-87C00-A
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
31/14 (2.214)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
