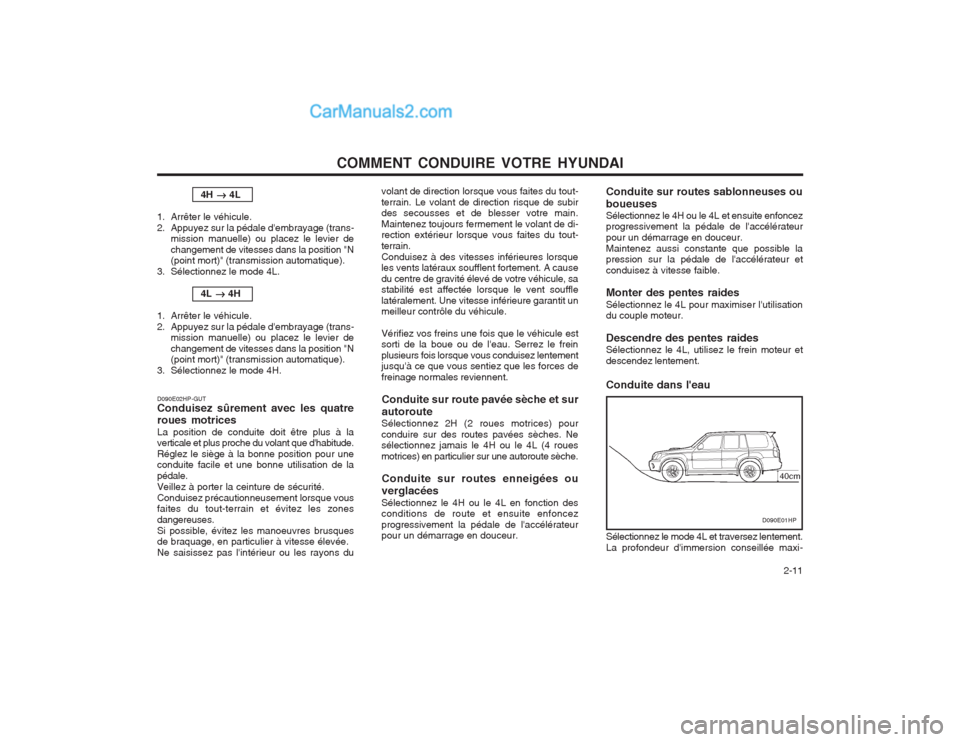

COMMENT CONDUIRE VOTRE HYUNDAI 2-11
4H

4L
1. Arrêter le véhicule.
2. Appuyez sur la pédale d'embrayage (trans- mission manuelle) ou placez le levier dechangement de vitesses dans la position "N (point mort)" (transmission automatique).
3. Sélectionnez le mode 4L.
4L

4H
1. Arrêter le véhicule.
2. Appuyez sur la pédale d'embrayage (trans- mission manuelle) ou placez le levier dechangement de vitesses dans la position "N (point mort)" (transmission automatique).
3. Sélectionnez le mode 4H.
D090E02HP-GUT Conduisez sûrement avec les quatre roues motrices La position de conduite doit être plus à la verticale et plus proche du volant que d'habitude. Réglez le siège à la bonne position pour une conduite facile et une bonne utilisation de la pédale.Veillez à porter la ceinture de sécurité.Conduisez précautionneusement lorsque vous faites du tout-terrain et évitez les zones dangereuses.Si possible, évitez les manoeuvres brusques de braquage, en particulier à vitesse élevée. Ne saisissez pas l'intérieur ou les rayons du volant de direction lorsque vous faites du tout-terrain. Le volant de direction risque de subir des secousses et de blesser votre main. Maintenez toujours fermement le volant de di- rection extérieur lorsque vous faites du tout- terrain.Conduisez à des vitesses inférieures lorsque les vents latéraux soufflent fortement. A cause du centre de gravité élevé de votre véhicule, sa stabilité est affectée lorsque le vent souffle latéralement. Une vitesse inférieure garantit un meilleur contrôle du véhicule. Vérifiez vos freins une fois que le véhicule est sorti de la boue ou de l'eau. Serrez le frein plusieurs fois lorsque vous conduisez lentement jusqu'à ce que vous sentiez que les forces de freinage normales reviennent.
Conduite sur route pavée sèche et sur autoroute
Sélectionnez 2H (2 roues motrices) pour conduire sur des routes pavées sèches. Ne sélectionnez jamais le 4H ou le 4L (4 roues motrices) en particulier sur une autoroute sèche.
Conduite sur routes enneigées ou verglacées
Sélectionnez le 4H ou le 4L en fonction des conditions de route et ensuite enfoncez progressivement la pédale de l'accélérateur pour un démarrage en douceur. Conduite sur routes sablonneuses ou boueuses Sélectionnez le 4H ou le 4L et ensuite enfoncez progressivement la pédale de l'accélérateur pour un démarrage en douceur.Maintenez aussi constante que possible la pression sur la pédale de l'accélérateur et conduisez à vitesse faible. Monter des pentes raides Sélectionnez le 4L pour maximiser l'utilisation du couple moteur. Descendre des pentes raides Sélectionnez le 4L, utilisez le frein moteur et descendez lentement. Conduite dans l'eau
D090E01HP
Sélectionnez le mode 4L et traversez lentement. La profondeur d'immersion conseillée maxi-
40cm

COMMENT CONDUIRE VOTRE HYUNDAI

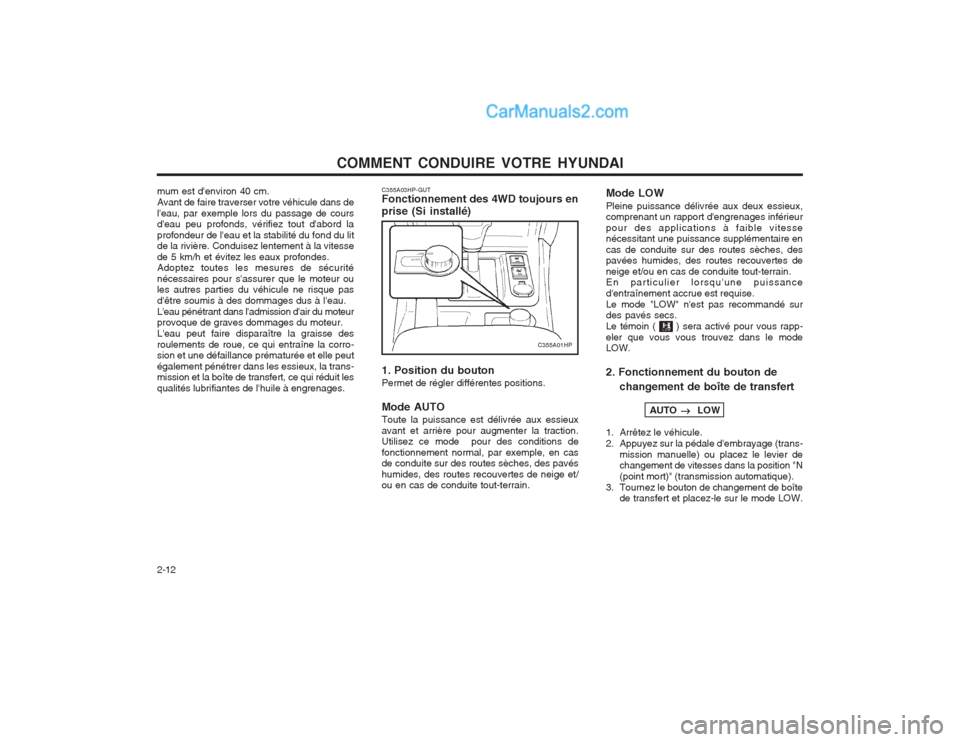

2-12 Mode LOW Pleine puissance délivrée aux deux essieux, comprenant un rapport d'engrenages inférieur pour des applications à faible vitesse nécessitant une puissance supplémentaire en cas de conduite sur des routes sèches, des pavées humides, des routes recouvertes de neige et/ou en cas de conduite tout-terrain. En particulier lorsqu'une puissance d'entraînement accrue est requise.Le mode "LOW" n'est pas recommandé sur des pavés secs. Le témoin ( ) sera activé pour vous rapp-eler que vous vous trouvez dans le mode LOW. 2. Fonctionnement du bouton de
changement de boîte de transfert
AUTO

LOW
1. Arrêtez le véhicule.
2. Appuyez sur la pédale d'embrayage (trans- mission manuelle) ou placez le levier de changement de vitesses dans la position "N (point mort)" (transmission automatique).
3. Tournez le bouton de changement de boîte de transfert et placez-le sur le mode LOW.
1. Position du bouton Permet de régler différentes positions. Mode AUTO Toute la puissance est délivrée aux essieux avant et arrière pour augmenter la traction. Utilisez ce mode pour des conditions de fonctionnement normal, par exemple, en cas de conduite sur des routes sèches, des pavés humides, des routes recouvertes de neige et/ ou en cas de conduite tout-terrain.
C355A03HP-GUT Fonctionnement des 4WD toujours en prise (Si installé)
C355A01HP
mum est d'environ 40 cm. Avant de faire traverser votre véhicule dans del'eau, par exemple lors du passage de cours d'eau peu profonds, vérifiez tout d'abord la profondeur de l'eau et la stabilité du fond du lit de la rivière. Conduisez lentement à la vitesse de 5 km/h et évitez les eaux profondes. Adoptez toutes les mesures de sécurité nécessaires pour s'assurer que le moteur ou les autres parties du véhicule ne risque pas d'être soumis à des dommages dus à l'eau.L'eau pénétrant dans l'admission d'air du moteur provoque de graves dommages du moteur. L'eau peut faire disparaître la graisse desroulements de roue, ce qui entraîne la corro- sion et une défaillance prématurée et elle peut également pénétrer dans les essieux, la trans- mission et la boîte de transfert, ce qui réduit les qualités lubrifiantes de l'huile à engrenages.

COMMENT CONDUIRE VOTRE HYUNDAI 2-13

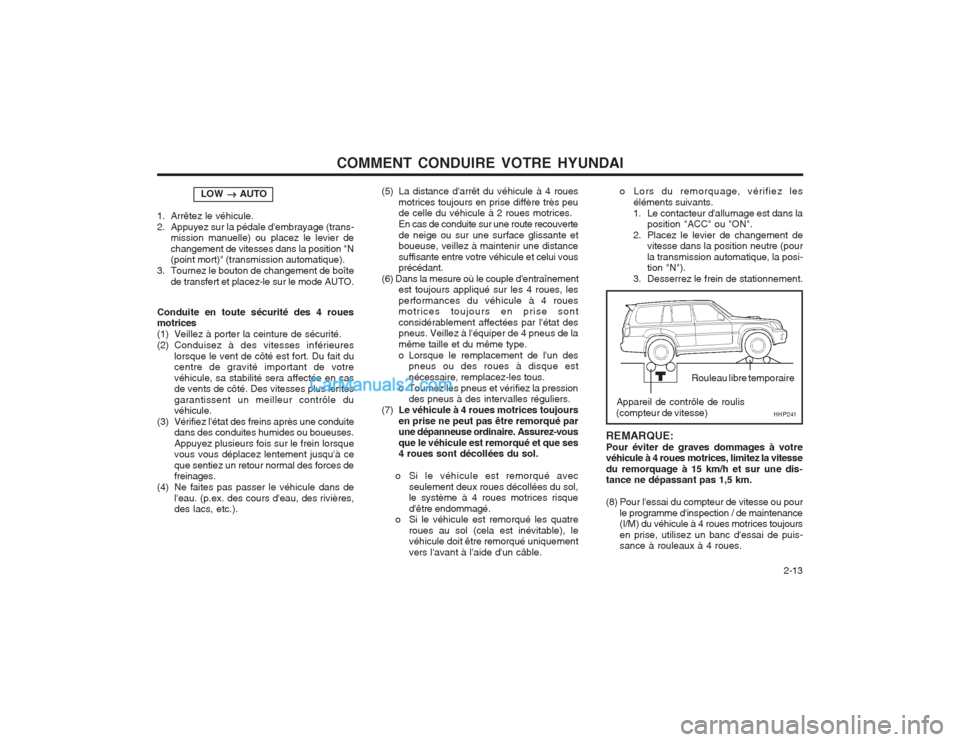

Conduite en toute sécurité des 4 roues motrices
(1) Veillez à porter la ceinture de sécurité.
(2) Conduisez à des vitesses inférieures
lorsque le vent de côté est fort. Du fait du centre de gravité important de votre véhicule, sa stabilité sera affectée en cas de vents de côté. Des vitesses plus lentes garantissent un meilleur contrôle du véhicule.
(3) Vérifiez l'état des freins après une conduite dans des conduites humides ou boueuses. Appuyez plusieurs fois sur le frein lorsque vous vous déplacez lentement jusqu'à ce que sentiez un retour normal des forces de freinages.
(4) Ne faites pas passer le véhicule dans de l'eau. (p.ex. des cours d'eau, des rivières,des lacs, etc.).
LOW

AUTO
1. Arrêtez le véhicule.
2. Appuyez sur la pédale d'embrayage (trans- mission manuelle) ou placez le levier dechangement de vitesses dans la position "N (point mort)" (transmission automatique).
3. Tournez le bouton de changement de boîte
de transfert et placez-le sur le mode AUTO. (5) La distance d'arrêt du véhicule à 4 roues
motrices toujours en prise diffère très peude celle du véhicule à 2 roues motrices. En cas de conduite sur une route recouvertede neige ou sur une surface glissante et boueuse, veillez à maintenir une distance suffisante entre votre véhicule et celui vous précédant.
(6) Dans la mesure où le couple d'entraînement est toujours appliqué sur les 4 roues, les performances du véhicule à 4 roues motrices toujours en prise sont considérablement affectées par l'état des pneus. Veillez à l'équiper de 4 pneus de la même taille et du même type.
o Lorsque le remplacement de l'un des
pneus ou des roues à disque estnécessaire, remplacez-les tous.
o Tournez les pneus et vérifiez la pression des pneus à des intervalles réguliers.
(7) Le véhicule à 4 roues motrices toujoursen prise ne peut pas être remorqué par une dépanneuse ordinaire. Assurez-vous que le véhicule est remorqué et que ses 4 roues sont décollées du sol.
o Si le véhicule est remorqué avec seulement deux roues décollées du sol,le système à 4 roues motrices risque d'être endommagé.
o Si le véhicule est remorqué les quatre
roues au sol (cela est inévitable), le véhicule doit être remorqué uniquement vers l'avant à l'aide d'un câble. o Lors du remorquage, vérifiez les
éléments suivants.
1. Le contacteur d'allumage est dans la position "ACC" ou "ON".
2. Placez le levier de changement de vitesse dans la position neutre (pourla transmission automatique, la posi- tion "N").
3. Desserrez le frein de stationnement.
HHP241Appareil de contrôle de roulis
(compteur de vitesse) Rouleau libre temporaire
REMARQUE: Pour éviter de graves dommages à votre véhicule à 4 roues motrices, limitez la vitesse du remorquage à 15 km/h et sur une dis- tance ne dépassant pas 1,5 km.
(8) Pour l'essai du compteur de vitesse ou pour
le programme d'inspection / de maintenance (I/M) du véhicule à 4 roues motrices toujours en prise, utilisez un banc d'essai de puis- sance à rouleaux à 4 roues.

COMMENT CONDUIRE VOTRE HYUNDAI
2-14
ATTENTION: N'engagez jamais le frein de stationnementlorsque vous effectuez ces essais.
o Dans les rares cas dans lesquels on nepeut pas faire autrement que de vérifier un véhicule à 4 roues motrices pour l'essai du compteur de vitesse portant sur l'appareil de contrôle de roulis pour deux roues motrices, observez rigoureusement les procédures suivantes.
1. Vérifiez les pressions de gonflage des pneus recommandées pour votre véhicule.
2. Disposez les roues arrière sur l'appareil de contrôle de roulis pourl'essai du compteur de vitesse, comme indiqué dans l'illustration.
3. Desserrez le frein de stationnement.
4. Disposez les roues avant sur le rou- leau libre temporaire, comme indiquédans l'illustration.
AVERTISSEMENT:Lors de l'inspection, maintenez-vouséloignés de l'avant du véhicule. Cela est très dangereux car le véhicule peut sauter vers l'avant et provoquer de graves blessures, voire la mort.
(9) Lorsque vous utilisez des chaînes antidérapantes, fixez-les sur les roues arrière. (10)Si
les roues avant ou arrière restent
coincées dans la boue, ne les faites paspatiner imprudemment. Le système à 4 roues motrices risquerait d'être endommagé.
Conduite sur route pavée sèche et sur autoroute Sélectionnez AUTO pour conduire sur des routes pavées sèches. Ne sélectionnez jamais le LOW en particulier sur une autoroute sèche. Conduite sur routes enneigées ou verglacées Sélectionnez le AUTO ou le LOW en fonction des conditions de route et ensuite enfoncez progressivement la pédale de l'accélérateur pour un démarrage en douceur. Conduite sur routes sablonneuses ou boueuses Sélectionnez le LOW et ensuite enfoncez progressivement la pédale de l'accélérateur pour un démarrage en douceur. Maintenez aussi constante que possible lapression sur la pédale de l'accélérateur et conduisez à vitesse faible. Monter des pentes raides Sélectionnez le LOW pour maximiser l'utilisation du couple moteur. Descendre des pentes raides Sélectionnez le LOW, utilisez le frein moteur et descendez lentement. Conduite dans l'eau
D090E01HP
Sélectionnez le mode LOW et traversez lentement. La profondeur d'immersion conseillée maxi-mum est d'environ 40 cm.Avant de faire traverser votre véhicule dans de l'eau, par exemple lors du passage de cours d'eau peu profonds, vérifiez tout d'abord la profondeur de l'eau et la stabilité du fond du lit de la rivière. Conduisez lentement à la vitesse de 5 km/h et évitez les eaux profondes. Adoptez toutes les mesures de sécuriténécessaires pour s'assurer que le moteur ou les autres parties du véhicule ne risque pas d'être soumis à des dommages dus à l'eau.L'eau pénétrant dans l'admission d'air du moteur provoque de graves dommages du moteur. L'eau peut faire disparaître la graisse desroulements de roue, ce qui entraîne la corro- sion et une défaillance prématurée et elle peut également pénétrer dans les essieux, la trans-
40cm

COMMENT CONDUIRE VOTRE HYUNDAI

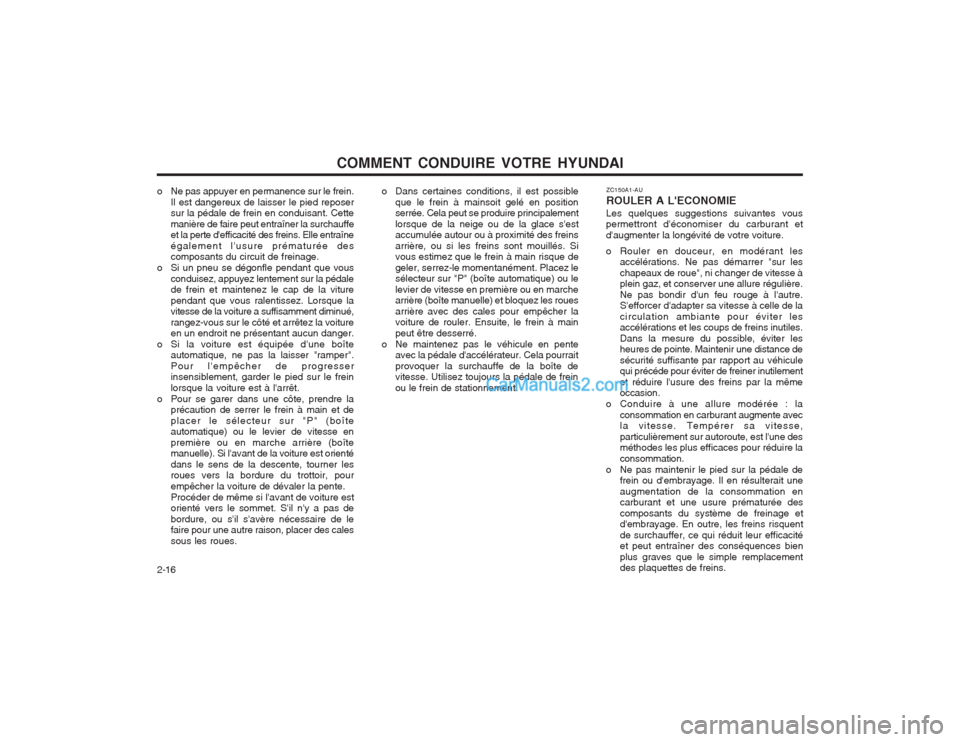

2-16 ZC150A1-AU ROULER A L'ECONOMIE
Les quelques suggestions suivantes vous permettront d'économiser du carburant et d'augmenter la longévité de votre voiture.
o Rouler en douceur, en modérant les accélérations. Ne pas démarrer "sur les chapeaux de roue", ni changer de vitesse à plein gaz, et conserver une allure régulière. Ne pas bondir d'un feu rouge à l'autre. S'efforcer d'adapter sa vitesse à celle de la circulation ambiante pour éviter les accélérations et les coups de freins inutiles. Dans la mesure du possible, éviter les heures de pointe. Maintenir une distance de sécurité suffisante par rapport au véhicule qui précéde pour éviter de freiner inutilement et réduire l'usure des freins par la même occasion.
o Conduire à une allure modérée : la consommation en carburant augmente avecla vitesse. Tempérer sa vitesse, particulièrement sur autoroute, est l'une des méthodes les plus efficaces pour réduire la consommation.
o Ne pas maintenir le pied sur la pédale de frein ou d'embrayage. Il en résulterait uneaugmentation de la consommation en carburant et une usure prématurée des composants du système de freinage et d'embrayage. En outre, les freins risquent de surchauffer, ce qui réduit leur efficacité et peut entraîner des conséquences bien plus graves que le simple remplacement des plaquettes de freins.
o Dans certaines conditions, il est possible
que le frein à mainsoit gelé en positionserrée. Cela peut se produire principalement lorsque de la neige ou de la glace s'est accumulée autour ou à proximité des freins arrière, ou si les freins sont mouillés. Si vous estimez que le frein à main risque de geler, serrez-le momentanément. Placez le sélecteur sur "P" (boîte automatique) ou le levier de vitesse en première ou en marche arrière (boîte manuelle) et bloquez les roues arrière avec des cales pour empêcher la voiture de rouler. Ensuite, le frein à main peut être desserré.
o Ne maintenez pas le véhicule en pente avec la pédale d'accélérateur. Cela pourraitprovoquer la surchauffe de la boîte de vitesse. Utilisez toujours la pédale de frein ou le frein de stationnement.
o Ne pas appuyer en permanence sur le frein.
Il est dangereux de laisser le pied reposer sur la pédale de frein en conduisant. Cette manière de faire peut entraîner la surchauffe et la perte d'efficacité des freins. Elle entraîne également l'usure prématurée des composants du circuit de freinage.
o Si un pneu se dégonfle pendant que vous
conduisez, appuyez lentement sur la pédalede frein et maintenez le cap de la viture pendant que vous ralentissez. Lorsque la vitesse de la voiture a suffisamment diminué, rangez-vous sur le côté et arrêtez la voiture en un endroit ne présentant aucun danger.
o Si la voiture est équipée d'une boîte automatique, ne pas la laisser "ramper". Pour l'empêcher de progresser insensiblement, garder le pied sur le frein lorsque la voiture est à l'arrêt.
o Pour se garer dans une côte, prendre la précaution de serrer le frein à main et deplacer le sélecteur sur "P" (boîte automatique) ou le levier de vitesse en première ou en marche arrière (boîte manuelle). Si l'avant de la voiture est orienté dans le sens de la descente, tourner les roues vers la bordure du trottoir, pour empêcher la voiture de dévaler la pente.Procéder de même si l'avant de voiture est orienté vers le sommet. S'il n'y a pas de bordure, ou s'il s'avère nécessaire de le faire pour une autre raison, placer des cales sous les roues.

COMMENT CONDUIRE VOTRE HYUNDAI 2-21

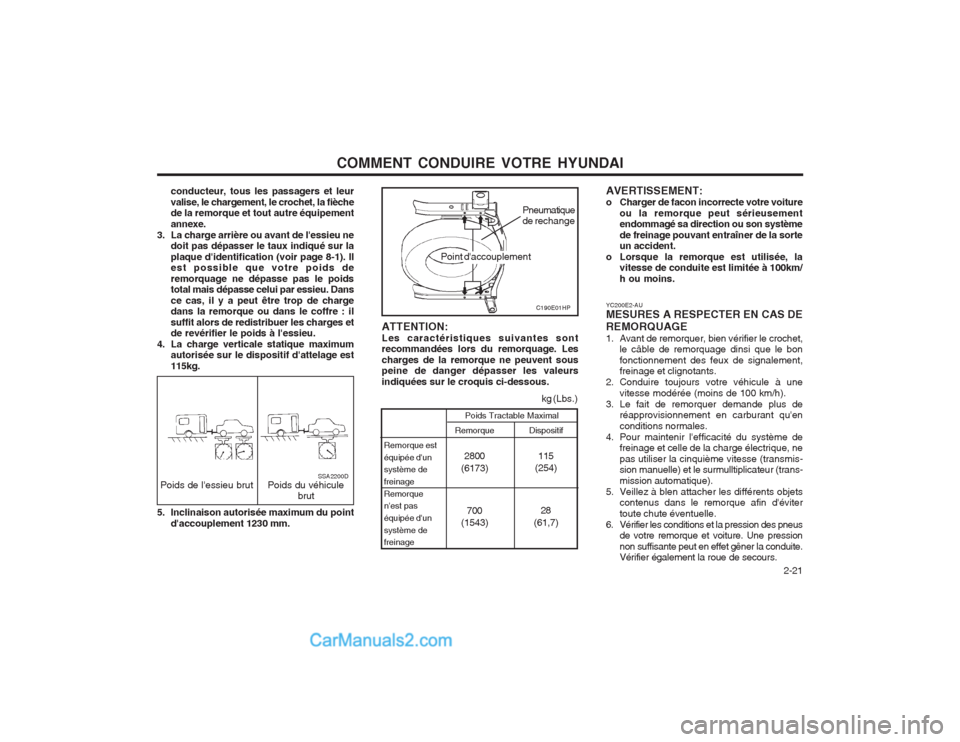

YC200E2-AU MESURES A RESPECTER EN CAS DE REMORQUAGE
1. Avant de remorquer, bien vérifier le crochet,
le câble de remorquage dinsi que le bon fonctionnement des feux de signalement, freinage et clignotants.
2. Conduire toujours votre véhicule à une vitesse modérée (moins de 100 km/h).
3. Le fait de remorquer demande plus de réapprovisionnement en carburant qu'en conditions normales.
4. Pour maintenir l'efficacité du système de freinage et celle de la charge électrique, nepas utiliser la cinquième vitesse (transmis- sion manuelle) et le surmulltiplicateur (trans- mission automatique).
5. Veillez à blen attacher les différents objets contenus dans le remorque afin d'évitertoute chute éventuelle.
6. Vérifier les conditions et la pression des pneus de votre remorque et voiture. Une pressionnon suffisante peut en effet gêner la conduite. Vérifier également la roue de secours.
ATTENTION: Les caractéristiques suivantes sont recommandées lors du remorquage. Les charges de la remorque ne peuvent sous peine de danger dépasser les valeurs indiquées sur le croquis ci-dessous.
AVERTISSEMENT:
o Charger de facon incorrecte votre voiture
ou la remorque peut sérieusement endommagé sa direction ou son système de freinage pouvant entraîner de la sorte un accident.
o Lorsque la remorque est utilisée, la vitesse de conduite est limitée à 100km/ h ou moins.
conducteur, tous les passagers et leurvalise, le chargement, le crochet, la fièche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser le taux indiqué sur laplaque d'identification (voir page 8-1). Il est possible que votre poids de remorquage ne dépasse pas le poids total mais dépasse celui par essieu. Dans ce cas, il y a peut être trop de charge dans la remorque ou dans le coffre : il suffit alors de redistribuer les charges et de revérifier le poids à l'essieu.
4. La charge verticale statique maximum autorisée sur le dispositif d'attelage est 115kg.
Poids de l'essieu brut Poids du véhicule
brutSSA2200D
5. Inclinaison autorisée maximum du point d'accouplement 1230 mm. Pneumatique de rechange
Remorque est équipée d'un système de freinageRemorque n'est pas équipée d'unsystème de freinage
kg (Lbs.)
Poids Tractable Maximal
Remorque 2800
(6173)
700
(1543) Dispositif
115
(254)
28
(61,7)
C190E01HP
Point d'accouplement

QUE FAIRE EN CAS D'URGENCE
3-10 D080B01HP-AUT REMORQUER UNE VOITURE AVEC
BOITE MANUELLE
o Pas adapte pour 4WD (adapte pour 4WD partielles dans la position 2H)
o Remorquage correct d'un vehicule a transmis- sion manuelle ou automatique
o En outre, s'assurer que la clé de contact est
en position "ACC" pour éviter d'endommager le système de verrouillage de la direction. Celui-ci n'est pas conçu pour maintenir les roues avant en place lorsque la voiture est remorquée.
o Si les roues ou les organes de suspension
sont endommagés, il convient d'utiliser uneconsole de remorquage.
ATTENTION: Les 4 roues motrices toujours en prise ne
peuvent pas être remorquées avec unedépanneuse. Elles doivent être remorquées en soulevant les 4 roues. D080B01HP
ZD080A1-AU REMORQUER LA VOITURE
o Adapte pour 4WD
o Remorquage correct d'un vehicule a trans- mission manuelle ou automatique
ATTENTION: Votre voiture risque d'être endommagée sielle est remorquée de manière incorrecte! Si votre voiture doit être remorquée, adressez- vous à un distributeur Hyundai ou à un dépanneur professionnel pour éviter qu'elle ne soit endommagée lors du remorquage. En outre, les dépanneurs professionnels sont généralement au courant de la législation en la matière. De toute façon, plutôt que de courir le risque d'endommager votre voiture, il est recommandé de montrer au dépanneur les in- formations données cidessous. Assurez-vous qu'un système de sécurité à chaîne est utilisé et que la législation locale est respectée.
D080A01HP
ZD070M2-AU APRES UN CHANGEMENT DE ROUE Si vous avez une jauge de pression, vérifier la pression du pneu. Si la pression est inférieure à la valeur spécifiée, rouler à allure modérée jusqu'à la prochaine station service et le gonfler à la pression correcte. Si la pression est trop élevée, actionner la soupape pour laisser échapper l'air en excès. Toujours remettre le capuchon de soupape après avoir vérifié ou adapté la pression du pneu. A défaut de remettre le capuchon, la valve pourrait être endommagée par la poussière ou l'humidité et entraîner une fuite d'air.En cas de perte d'un capuchon de soupape, s'en procurer un et le mettre en place sans tarder.Après avoir changé une roue, remettez la roue à plat et fixez-la à sa place dans le coffre puis remettez le cric, la manivelle et les outils dans leur rangement respectif.
