2004 BMW MOTORRAD K 1200 RS ESP

23
Underhåll och skötsel
2
Demontering av framhjul
d Varning:
Kontrollera att motorcykeln
står stadigt och inte kan tippa
över framåt eller åt sidan.  Skruva ur axelskruven
1
 Lossa axelklämskruvarna 2
på vänster och höger sida
 Lyft resp lägg under framhju- let med Framhjulsstöd,
BMW specialverktygsnr
36 3 970, eller ett lämpligt
hjälpstöd
L Anvisning:
Se till att hjälpstödet är korrekt
inställt till höjden och bredden.
Demontering av framhjul
1
2
20k41bks3.book Seite 23 Mittwoch, 26. Mai 2004 4:24 16

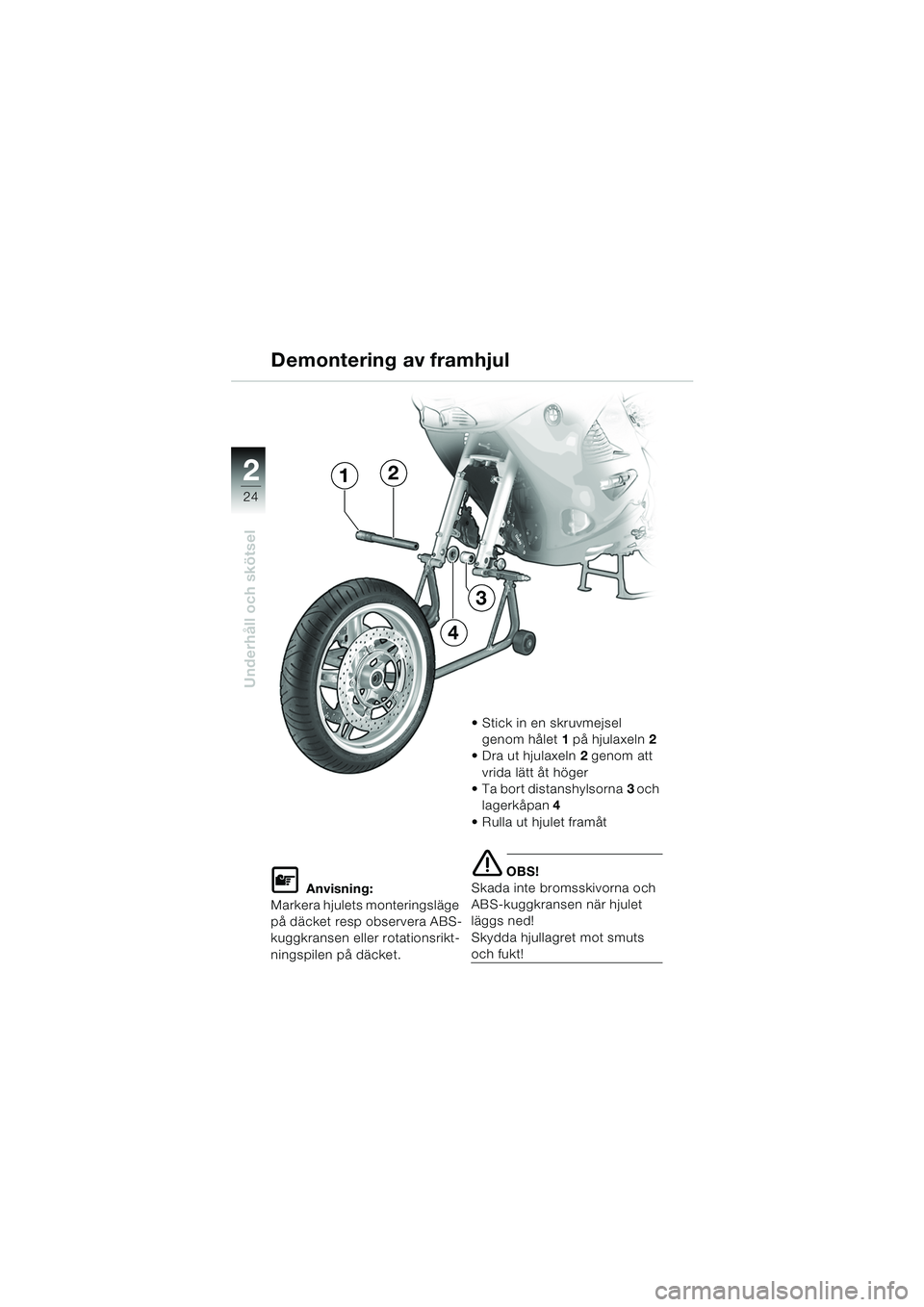

24
Underhåll och skötsel
2
L Anvisning:
Markera hjulets monteringsläge
på däcket resp observera ABS-
kuggkransen eller rotationsrikt-
ningspilen på däcket.  Stick in en skruvmejsel
genom hålet 1 på hjulaxeln 2
 Dra ut hjulaxeln 2 genom att
vrida lätt åt höger
 Ta bort distanshylsorna 3 och
lagerkåpan 4
 Rulla ut hjulet framåt
e OBS!
Skada inte bromsskivorna och
ABS-kuggkransen när hjulet
läggs ned!
Skydda hjullagret mot smuts
och fukt!
Demontering av framhjul
3
1
4
2
20k41bks3.book Seite 24 Mittwoch, 26. Mai 2004 4:24 16

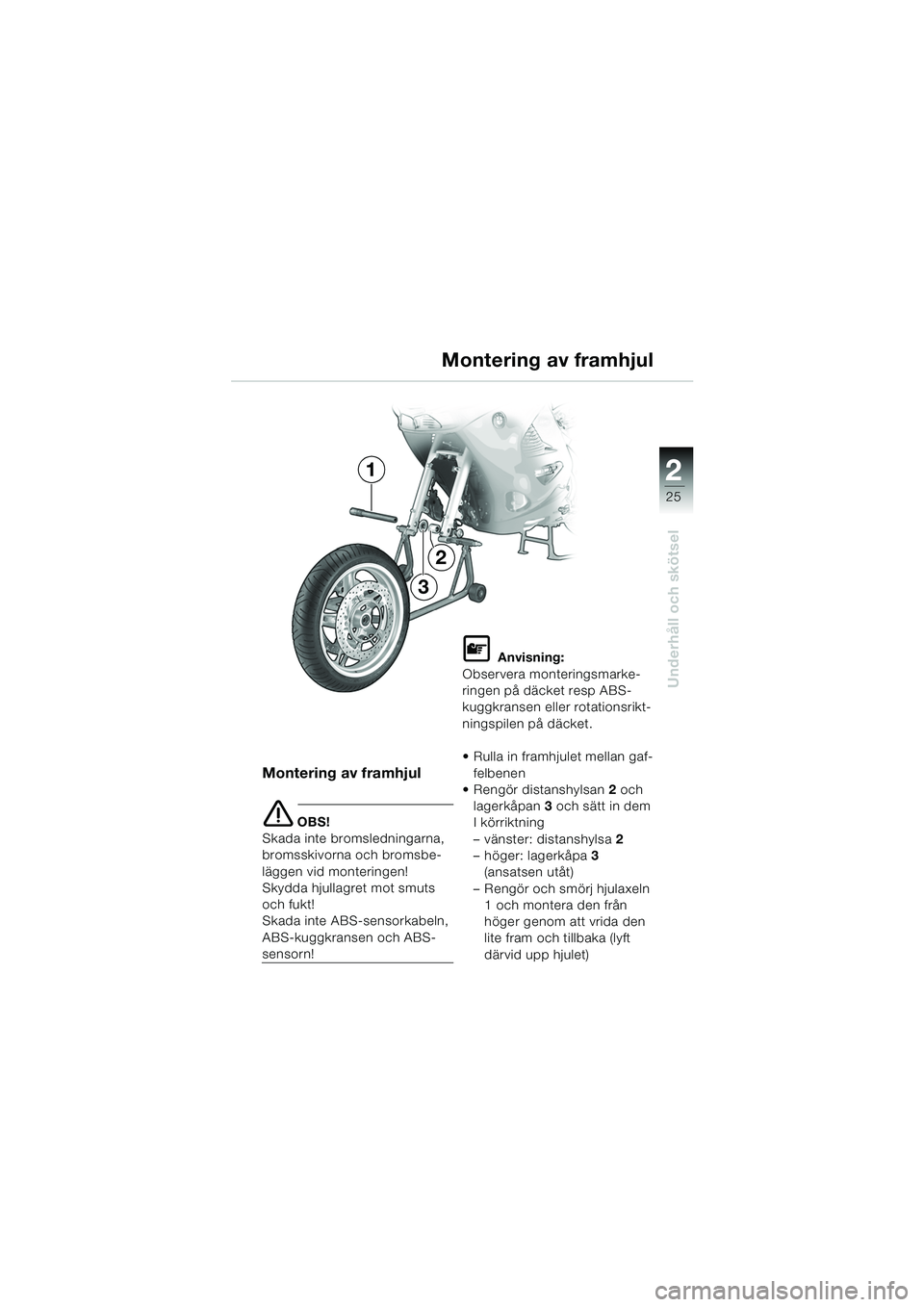

25
Underhåll och skötsel
2
Montering av framhjul
Montering av framhjul
e OBS!
Skada inte bromsledningarna,
bromsskivorna och bromsbe-
läggen vid monteringen!
Skydda hjullagret mot smuts
och fukt!
Skada inte ABS-sensorkabeln,
ABS-kuggkransen och ABS-
sensorn!
L Anvisning:
Observera monteringsmarke-
ringen på däcket resp ABS-
kuggkransen eller rotationsrikt-
ningspilen på däcket.
 Rulla in framhjulet mellan gaf- felbenen
 Rengör distanshylsan 2 och
lagerkåpan 3 och sätt in dem
I körriktning
– vänster: distanshylsa 2
– höger: lagerkåpa 3
(ansatsen utåt)
– Rengör och smörj hjulaxeln 1 och montera den från
höger genom att vrida den
lite fram och tillbaka (lyft
därvid upp hjulet)
2
3
1
20k41bks3.book Seite 25 Mittwoch, 26. Mai 2004 4:24 16

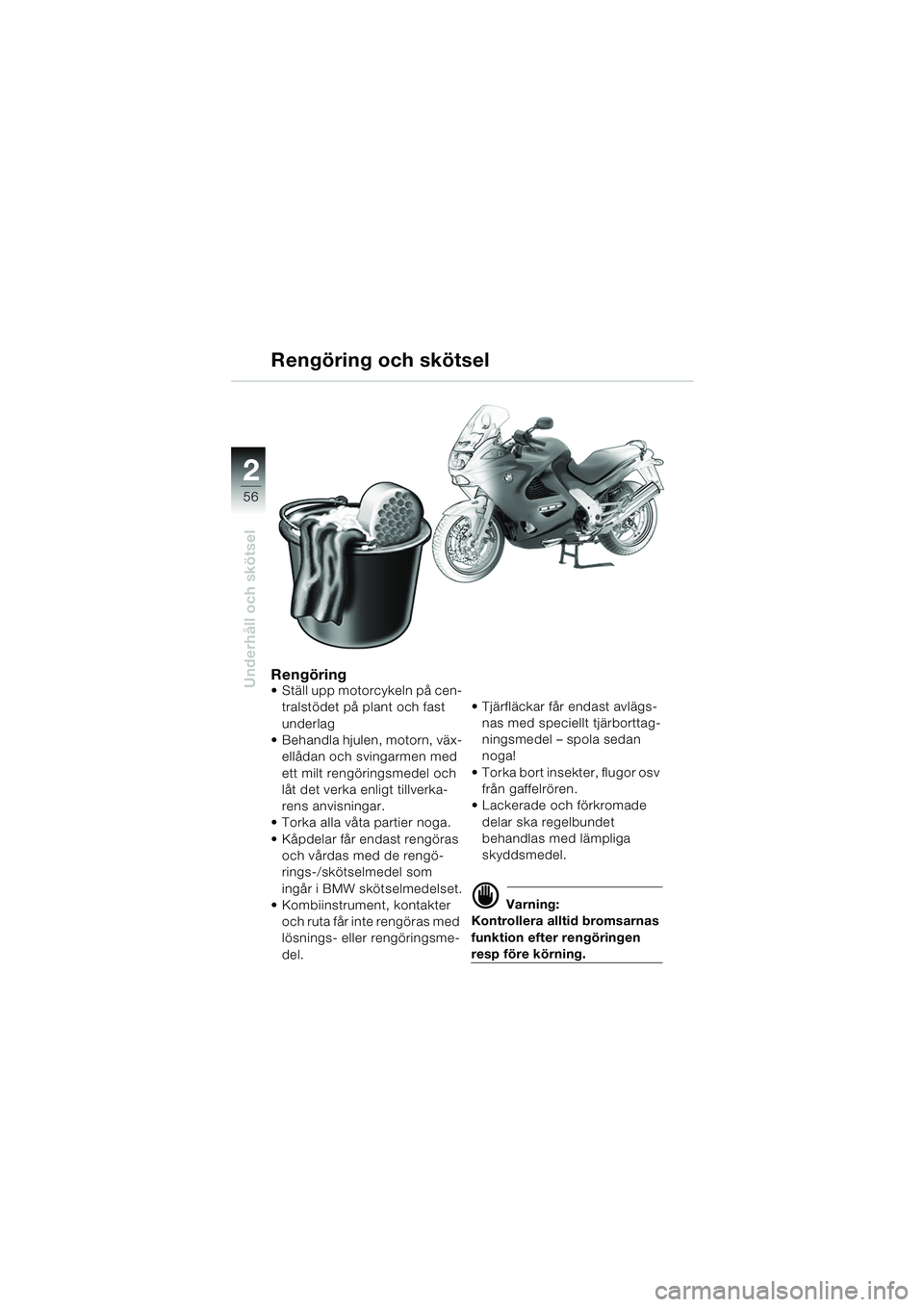

56
Underhåll och skötsel
2
Rengöring Ställ upp motorcykeln på cen-tralstödet på plant och fast
underlag
 Behandla hjulen, motorn, väx-
ellådan och svingarmen med
ett milt rengöringsmedel och
låt det verka enligt tillverka-
rens anvisningar.
 Torka alla våta partier noga.
 Kåpdelar får endast rengöras
och vårdas med de rengö-
rings-/skötselmedel som
ingår i BMW skötselmedelset.
 Kombiinstrument, kontakter
och ruta får inte rengöras med
lösnings- eller rengöringsme-
del.  Tjärfläckar får endast avlägs-
nas med speciellt tjärborttag-
ningsmedel – spola sedan
noga!
 Torka bort insekter, flugor osv från gaffelrören.
 Lackerade och förkromade
delar ska regelbundet
behandlas med lämpliga
skyddsmedel.
d Varning:
Kontrollera alltid bromsarnas
funktion efter rengöringen
resp före körning.
Rengöring och skötsel
20k41bks3.book Seite 56 Mittwoch, 26. Mai 2004 4:24 16

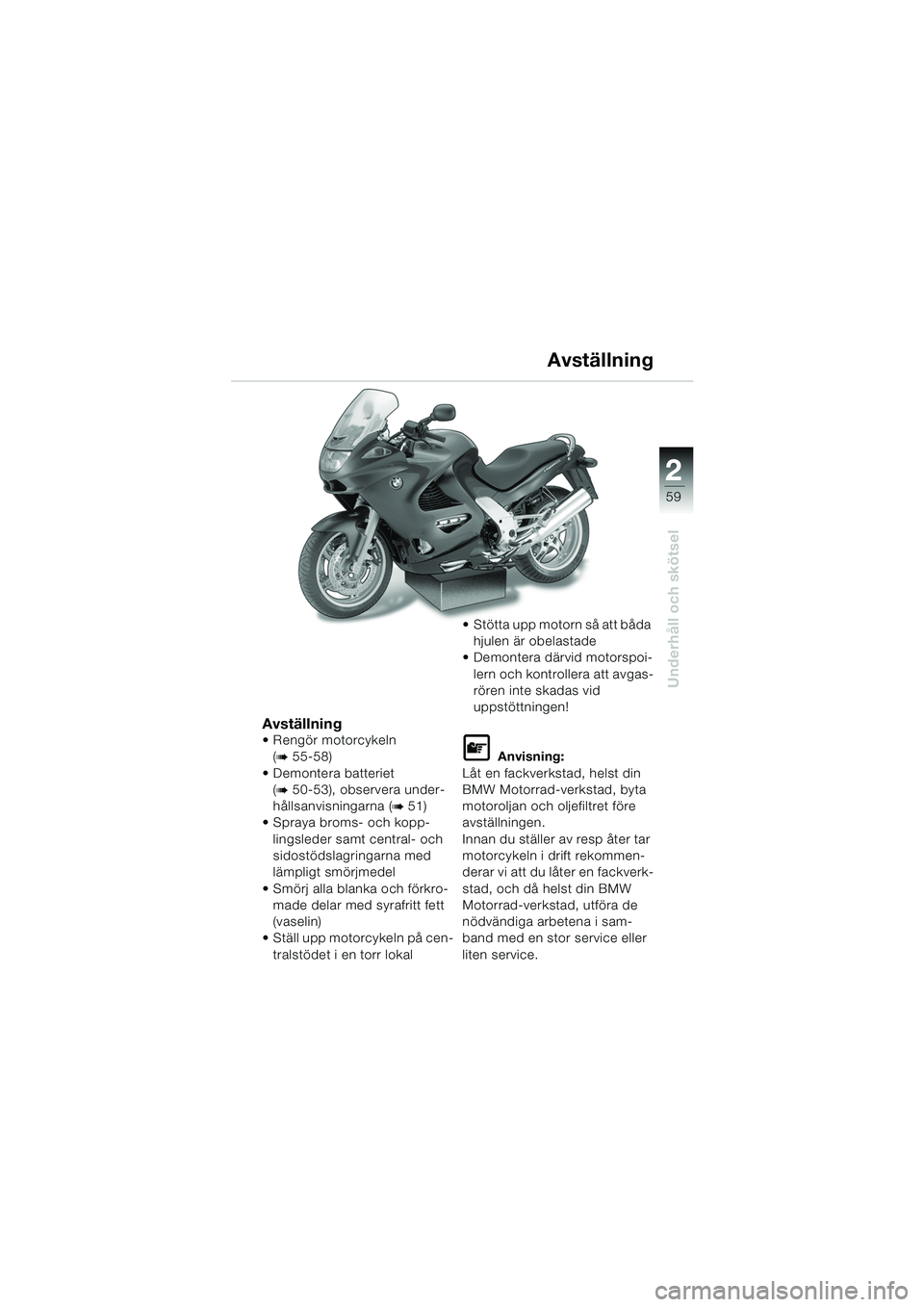

59
Underhåll och skötsel
2
Avställning Rengör motorcykeln (
b 55-58)
 Demontera batteriet (
b 50-53), observera under-
hållsanvisningarna (
b 51)
 Spraya broms- och kopp-
lingsleder samt central- och
sidostödslagringarna med
lämpligt smörjmedel
 Smörj alla blanka och förkro- made delar med syrafritt fett
(vaselin)
 Ställ upp motorcykeln på cen-
tralstödet i en torr lokal  Stötta upp motorn så att båda
hjulen är obelastade
 Demontera därvid motorspoi-
lern och kontrollera att avgas-
rören inte skadas vid
uppstöttningen!
L Anvisning:
Låt en fackverkstad, helst din
BMW Motorrad-verkstad, byta
motoroljan och oljefiltret före
avställningen.
Innan du ställer av resp åter tar
motorcykeln i drift rekommen-
derar vi att du låter en fackverk-
stad, och då helst din BMW
Motorrad-verkstad, utföra de
nödvändiga arbetena i sam-
band med en stor service eller
liten service.
Avställning
