2003 Peugeot Boxer pojistky

05-05-2003

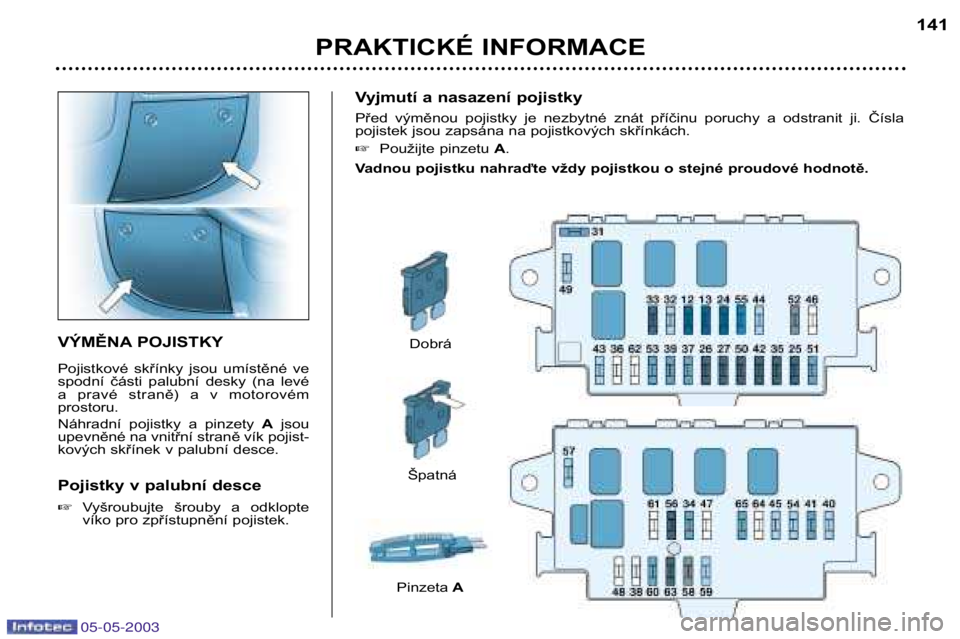

Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát příčinu poruchy a odstranit ji. Čísla
pojistek jsou zapsána na pojistkových skřínkách. Použijte pinzetu A.
Vadnou pojistku nahraďte vždy pojistkou o stejné proudové hodnotě.
VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na levé
a pravé straně) a v motorovém prostoru.
Náhradní pojistky a pinzety Ajsou
upevněné na vnitřní straně vík pojist-
kových skřínek v palubní desce.
Pojistky v palubní desce  Vyšroubujte šrouby a odklopte
víko pro zpřístupnění pojistek.
Dobrá
Špatná
PRAKTICKÉ INFORMACE 141
Pinzeta
A

05-05-2003

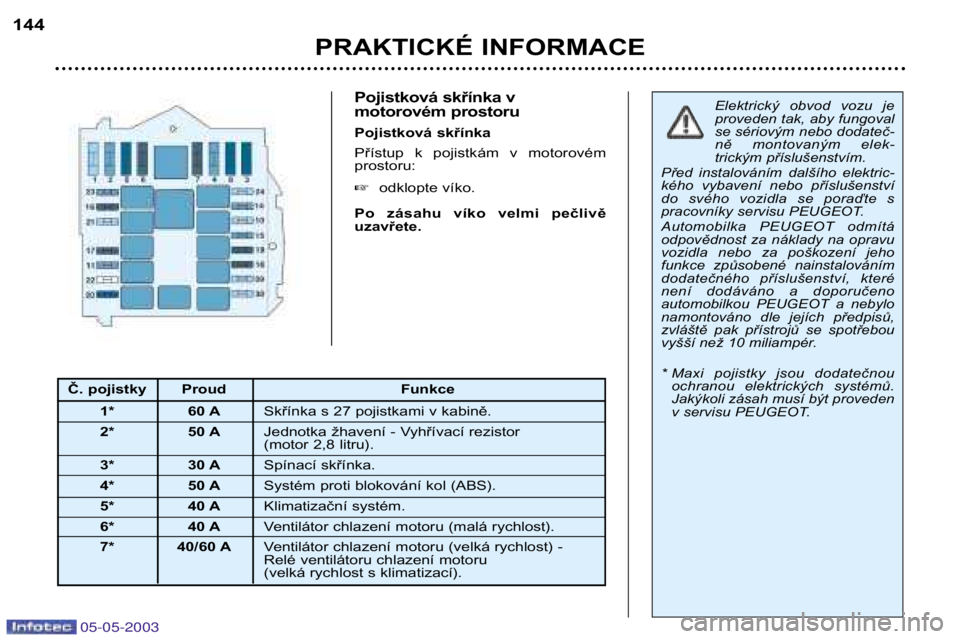

Pojistková skřínka v
motorovém prostoru
Pojistková skřínka
Přístup k pojistkám v motorovém prostoru: odklopte víko.
Po zásahu víko velmi pečlivě uzavřete.
PRAKTICKÉ INFORMACE
144
Elektrický obvod vozu je
proveden tak, aby fungoval
se sériovým nebo dodateč-
ně montovaným elek-
trickým příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla se poraďte s
pracovníky servisu PEUGEOT.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT a nebylo
namontováno dle jejích předpisů,
zvláště pak přístrojů se spotřebou
vyšší než 10 miliampér.
* Maxi pojistky jsou dodatečnou ochranou elektrických systémů. Jakýkoli zásah musí být proveden
v servisu PEUGEOT.
Č. pojistky Proud Funkce
1* 60 A Skřínka s 27 pojistkami v kabině.
2* 50 A Jednotka žhavení - Vyhřívací rezistor
(motor 2,8 litru).
3* 30 A Spínací skřínka.
4* 50 A Systém proti blokování kol (ABS).
5* 40 A Klimatizační systém.
6* 40 A Ventilátor chlazení motoru (malá rychlost).
7* 40/60 A Ventilátor chlazení motoru (velká rychlost) -
Relé ventilátoru chlazení motoru
(velká rychlost s klimatizací).

05-05-2003

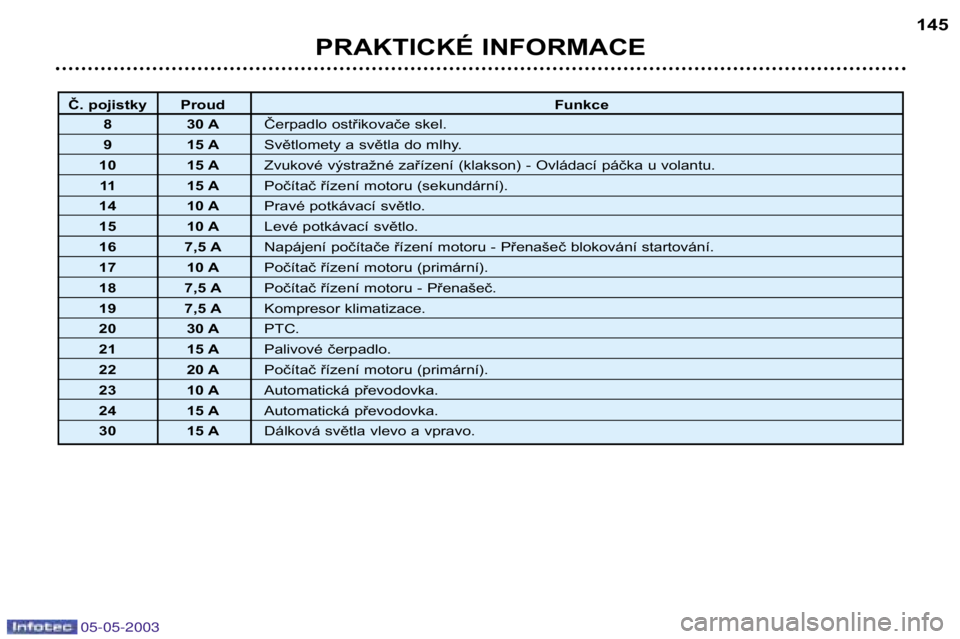

Č. pojistky ProudFunkce
8 30 A Čerpadlo ostřikovače skel.
9 15 A Světlomety a světla do mlhy.
10 15 A Zvukové výstražné zařízení (klakson) - Ovládací páčka u volantu.
11 15 A Počítač řízení motoru (sekundární).
14 10 A Pravé potkávací světlo.
15 10 A Levé potkávací světlo.
16 7,5 A Napájení počítače řízení motoru - Přenašeč blokování startování.
17 10 A Počítač řízení motoru (primární).
18 7,5 A Počítač řízení motoru - Přenašeč.
19 7,5 A Kompresor klimatizace.
20 30 A PTC.
21 15 A Palivové čerpadlo.
22 20 A Počítač řízení motoru (primární).
23 10 A Automatická převodovka.
24 15 A Automatická převodovka.
30 15 A Dálková světla vlevo a vpravo.
PRAKTICKÉ INFORMACE 145

05-05-2003
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát příčinu poruchy a odstranit ji. Čísla
pojistek jsou zapsána na pojistkových skřínkách. Použijte pinzetu A.
Vadnou pojistku nahraďte vždy pojistkou o stejné proudové hodnotě.
VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na levé
a pravé straně) a v motorovém prostoru.
Náhradní pojistky a pinzety Ajsou
upevněné na vnitřní straně vík pojist-
kových skřínek v palubní desce.
Pojistky v palubní desce  Vyšroubujte šrouby a odklopte
víko pro zpřístupnění pojistek.
Dobrá
Špatná
PRAKTICKÉ INFORMACE 141
Pinzeta
A

05-05-2003
PRAKTICKÉ INFORMACE
142
Č. pojistky Proud
Funkce
12 5 A Obrysová světla vpředu vpravo a vzadu vpravo.
13 5 A Obrysová světla vpředu vlevo a vzadu vlevo.
24 5 A Osvětlení SPZ a přívěsu - Kontrolka obrysových světel -
Ovládání světel.
25 7,5 A Autorádio.
26 7,5 A Brzdová světla.
27 7,5 A Elektrická zpětná zrcátka - Regulátor rychlosti - Telefon - Tachograf - Dálkový ovladač -Alarm.
31 10 A Zpětná světla - Relé předních světel do mlhy - Relé klimatizace - Relé vyhřívání zpětných
zrcátek - Relé vyhřívání zadního skla - Zásuvka 12 V.
32 15 A Autorádio.
33 7,5 A Zadní světlo do mlhy.
35 7,5 A ABI - Elektrické ovladače oken.
36 - Nepoužitá.
37 10 A Přístrojová deska.
39 10 A Osvětlení interiéru - Zásuvka diagnostiky EOBD.
42 7,5 A Systém ABS.
43 20 A Čerpadlo ostřikovače skel.
44 15 A Zapalovač cigaret.
46 - Nepoužitá.
49 20 A Čerpadlo ostřikovače světlometů.
50 7,5 A Nafukovací vaky "airbagy".
51 10 A PCA(Minibus).
52 20 A Elektrická zásuvka vpředu.
53 10 A Směrová světla - Výstražná světla - Přístrojová deska.
55 30 A Elektrický ventilátor kabiny - Centrála Webasto - Větrání/topení/klimatizace - Větrání/topení
Webasto - Napájení Webasto.
62 - Nepoužitá.
Pojistková skřínka na levé straně

05-05-2003
PRAKTICKÉ INFORMACE143
Č. pojistky Proud
Funkce
34 10 A Tachograf - Telefon - Alarm - Dálkové ovládání - Ovládání klimatizace.
38 20 A Nepoužitá.
40 15 A Pravé vyhřívané zadní sklo.
41 10 A Vyhřívaná vnější zpětná zrcátka.
45 15 A Vyhřívané sedadlo řidiče.
47 20 A Ovládání okna v předních levých dveřích (ABI).
48 20 A Ovládání okna v předních pravých dveřích (ABI).
54 15 A Levé vyhřívané zadní sklo.
56 30 A Doplňková klimatizace.
57 15 A Doplňkové větrání-topení.
58 5 A Programátor Webasto.
59 15 A Napájení klimatizace.
60 10 A Alarm.
61 15 A Skupina Webasto.
63 20 A Nepoužitá.
64 20 A Elektrická zásuvka vzadu - Větrání - odsávání (verze Minibus).
65 10 A Zásuvka pro speciální vybavení.
Pojistková skřínka na pravé straně
