2003 Peugeot 406 Break ESP

17-02-2003
De computer Deze is rechts in de bagageruimte geplaatst. Bij de Break moet eerst het paneel worden geopend. 1.Toets voor het uitwerpen van de CD-rom.
2. Slede voor de CD-rom.
3. Controlelampje ON. Dit lampje geeft aan dat de com-
puter AAN is.
4. Controlelampje CD. Dit lampje geeft aan dat er eenCD-rom in de speler steekt.De schakelaar voor het herhalen van het laatste gesproken bericht
Als de knop op het uitein-de van de ruitenwisser-schakelaar kort wordtingedrukt, wordt het laat-ste gesproken berichtherhaald.
De CD-rom Deze bevat alle cartografi-sche gegevens. De CD-rom moet met de bedrukte zijde naar boven inde speler worden gestoken.
Gebruik alleen door PEUGEOT goedgekeurde CD Rom's. Het navigatiesysteem is geactiveerd als de wereldbol vol- ledig wordt weergegeven.
UW 406 IN DETAIL 95
Het gebruik van 'gekraste' CD-RomÕs kan sto- ringen veroorzaken.

17-02-2003
UW 406 IN DETAIL101
Instellingen display
Vanuit het hoofdmenu kan het menu "Beeldschermconfi-
guratie" worden gekozen met de volgende instellingen:
- regelen van de lichtsterkte van de tekst en de achter- grond op het scherm.
- instellen van de datum en de tijd.
- keuze van de taal voor de weergave op de display en de gesproken informatie (Nederlands, Duits, Spaans, Frans, Engels, Italiaans).
- instellen van formaten en eenheden. Er kan gekozen worden tussen de weergave in km/h of mph en in gradenCelsius of Fahrenheit en tussen 12- of 24-uurs weerga-ve van de tijd.
Navigatie-opties
Vanuit het menu Navigation/Guidance biedt het menu "Navigatiekeuze" de volgende mogelijkheden:
- beheer van de geheugens. Met deze functie kan de omschrijving van een opgeslagen adres gewijzigd wor-den en kan een adres gewist worden. Kies daarvoor het
geheugen en dan de omschrijving van het desbetreffen-de adres.
- het regelen van de geluidssterkte van de gesproken berichten.
- het wissen van alle gegevens in beide geheugens.
- het stopzetten of het hervatten van de navigatie. Afhan- kelijk van de uitgangssituatie verschijnt de melding "Navigatie hervatten" of "Navigatie stopzetten" .

17-02-2003
UW 406 IN DETAIL
102
Instellingen systeem Druk tijdens het navigeren op de toets "VAL"om in het
menu "Navigatiehulp" te komen.
Dit menu biedt de volgende mogelijkheden :
- criterium van huidige navigatie-opdracht wijzigen.
- weergave of wijzigen van een opgegeven bestemming.
- regelen van de geluidssterkte van de gesproken berich- ten.
- huidige navigatie-opdracht stoppen.

17-02-2003
4 - Regeling luchtverdeling
Door herhaaldelijk op de boven- of de onderkant vande schakelaar te drukkenkan de luchtstroom ge-
stuurd worden naar :
- de voorruit (ontwasemen),
- de voorruit en de beenruimte,
- de linker, rechter en middelste ven- tilatieroosters,
- de linker, rechter en middelste ven- tilatieroosters en de beenruimte,
- de beenruimte. Door ŽŽn keer op de boven- of de onderkant van de schakelaar tedrukken kan de vorige, respectieve-lijk de volgende instelling uit boven-staande lijst gekozen worden. Handmatige bediening Al naar gelang uw wensen kunt u de automatische bediening van het sys-teem handmatig aanpassen. Bij het indrukken van de toets
"AUTO"
zal het systeem weer volle-
dig automatisch functioneren.
5 - Airconditioning
Bij het indrukken vandeze toets wordt deairconditioning uitge-
schakeld. Druk de toets nogmaals inom de automatische werking van deairconditioning te hervatten. De aan-duiding "A/C"verschijnt op het dis-
play.
6 - Regeling luchtopbrengst
De luchtopbrengstkan verhoogd of ver-
minderd worden door respectievelijkde toets "+"of "Ð" in te drukken. 7 - Toevoer van
buitenlucht
Bij het indrukken vandeze toets wordt delucht in het interieur
gerecirculeerd. De recirculatiestand,die op het display wordt aangegeven,dient om de toevoer van buitenluchtbij stank en stofoverlast af te sluiten. Gebruik de luchtrecirculatie alleen als dit echt nodig is. Druk de toetsnogmaals in om de automatischetoevoer van buitenlucht te hervatten. Als deze stand wordt gebruikt in een vochtig klimaat, bestaat er een risicodat de ruiten beslaan.
8 - Achterruitver-warming
Het indrukken van deschakelaar bij draaien-
de motor zorgt voor het inschakelenvan de achterruitverwarming en deverwarming van de buitenspiegels. Deze gaat na ongeveer 15 minuten automatisch uit. Druk nogmaals op de schakelaar om de achterruitverwarming opnieuw inte schakelen. Door de toets nogmaals in te druk- ken is het mogelijk de achterruitver-warming eerder uit te schakelen.
Opmerking : Condensvorming in de
airconditioning kan ertoe leiden dat er zich een klein plasje water onderde auto vormt, dit is een normaal verschijnsel.
UW 406 IN DETAIL 59

17-02-2003
Achterbank break Achterbank neerklappen :
- Verwijder de hoofdsteunen door opde pallen van de geleiders te drukken.
- Klap de zitting met de riem omhoog, tegen de rugleuning vande voorstoelen. - Steek de gespen van de veilig-
heidsgordels van de buitenstezitplaatsen in de houders ombeschadiging van de gordels bij hetneerklappen van de rugleuning tevoorkomen.
- Ontgrendel de rugleuning door op knop 1te drukken. De rode verklik-
ker Awordt nu zichtbaar.
- Klap de rugleuning voorzichtig neer om te voorkomen dat de mid-delste veiligheidsgordel geblok-keerd raakt.
Let er bij het weer rechtop plaatsenvan de rugleuning op, dat deze goedin de vergrendeling valt (rode verklik-ker Aniet meer zichtbaar). Als de achterbank slechts 1/3 wordtneergeklapt en er ook nog achter-passagiers worden vervoerd, neemdan de gesp van de middelste
veiligheidsgordel uit de houder.
UW 406 IN DETAIL
115
LET OP
Demonteer de rugleuning van de achterbank van de break niet.
Deze is voorzien van veren die verwondingen kunnen veroorzaken.
Raadpleeg uw PEUGEOT- servicepunt als u
de rugleuning wilt demonteren.

17-02-2003

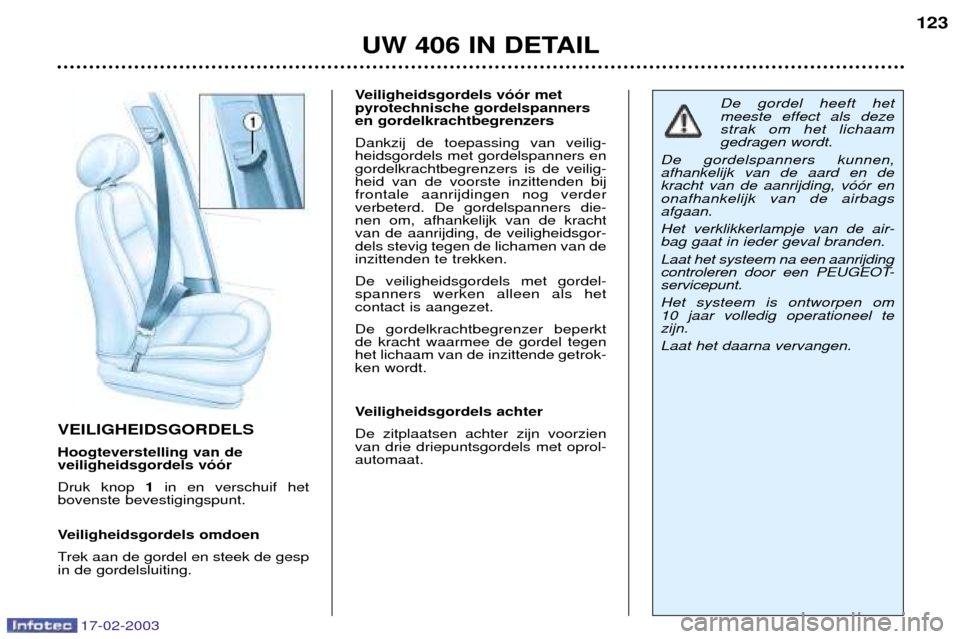

VEILIGHEIDSGORDELS Hoogteverstelling van de veiligheidsgordels v——r Druk knop 1in en verschuif het
bovenste bevestigingspunt.
Veiligheidsgordels omdoen
Trek aan de gordel en steek de gesp in de gordelsluiting. Veiligheidsgordels v——r metpyrotechnische gordelspannersen gordelkrachtbegrenzers Dankzij de toepassing van veilig- heidsgordels met gordelspanners engordelkrachtbegrenzers is de veilig-heid van de voorste inzittenden bijfrontale aanrijdingen nog verderverbeterd. De gordelspanners die-nen om, afhankelijk van de krachtvan de aanrijding, de veiligheidsgor-dels stevig tegen de lichamen van deinzittenden te trekken. De veiligheidsgordels met gordel- spanners werken alleen als hetcontact is aangezet. De gordelkrachtbegrenzer beperkt de kracht waarmee de gordel tegenhet lichaam van de inzittende getrok-ken wordt.
Veiligheidsgordels achter De zitplaatsen achter zijn voorzien van drie driepuntsgordels met oprol-automaat.
UW 406 IN DETAIL
123
De gordel heeft het meeste effect als dezestrak om het lichaamgedragen wordt.
De gordelspanners kunnen,afhankelijk van de aard en dekracht van de aanrijding, v——r enonafhankelijk van de airbagsafgaan. Het verklikkerlampje van de air- bag gaat in ieder geval branden. Laat het systeem na een aanrijding
controleren door een PEUGEOT-servicepunt. Het systeem is ontworpen om
10 jaar volledig operationeel tezijn. Laat het daarna vervangen.

17-02-2003
Automatische binnenspiegel De binnenspiegel verstelt geleidelijk en automatisch van de dag- in de nacht-
stand. Om verblinding te voorkomen, wordt de spiegel automatisch donker,afhankelijk van de hoeveelheid licht die vanaf de achterzijde van de auto op despiegel valt. Zodra de hoeveelheid licht (bijvoorbeeld zonneschijn, verlichting vanachteropkomend verkeer) vermindert, wordt het spiegelbeeld weer helder vooreen optimaal zicht.
Werking Zet het contact aan en druk op schakelaar 1:
Ð Verklikkerlampje 2aan (schakelaar ingedrukt) : automatische werking.
Ð Verklikkerlampje 2uit : automatische werking uitgeschakeld. De spiegel blijft
in de dagstand staan.
BijzonderhedenZodra de achteruit wordt ingeschakeld, wordt de spiegel in de dagstand gezet voor een maximaal zicht naar achteren.
UW 406 IN DETAIL 143
VENSTERS VOOR
TOL-/PARKEERKAARTEN De athermische voorruit bevat twee niet-reflecterende gedeelten aanweerskanten van de binnenspiegel.Hier kunnen de tol- en/of parkeer-kaarten worden bevestigd.
Binnenspiegel
De binnenspiegel kent 2 standen :
Ð dagstand (normaal),
Ð nachtstand (antiverblinding).De spiegel kan in de dag- en nacht- stand gezet worden met behulp vanhet hendeltje aan de onderzijde.

17-02-2003
Het ESP-systeem zorgt voor meer veiligheid tijdenshet rijden. De be-stuurdermag zich echter nooit laten
verleiden tot het nemen van meerrisico's en het te hard rijden. De goede werking van het systeem wordt verzekerd door denaleving van de voorschriften vande constructeur op het gebied vanwielen (banden en velgen), onder-delen van het remsysteem, elek-tronische onderdelen alsmede demontageprocedure en het uitvoe-ren van werkzaamheden door een
PEUGEOT-servicepunt. Laat het systeem na een aanrij- ding controleren door een
PEUGEOT-servicepunt.
RIJDEN MET UW 406
152
ANTI SPIN REGELING (ASR) EN
ELEKTRONISCH STABILITEITS
PROGRAMMA (ESP) Deze systemen staan in verbinding
met het ABS en zijn hier een aanvul-ling op.
Het ASR-systeem past de aandrijf- kracht aan om het doorspinnen van dewielen te voorkomen via de remmenvan de aangedreven wielen en de
motor. De ASR zorgt ook voor meerkoersstabiliteit bij het accelereren. Het ESP-systeem grijpt automatisch via het remsysteem en de motor inals de koers van de auto afwijkt vande door de bestuurder gewensterichting.
Werking van het ASR- en ESP-systeem
Als ŽŽn van deze twee sys-temen is ingeschakeld,
knippert het desbetreffendepictogram. HANDREM Aantrekken
Trek, als de auto volledig stilstaat, dehandrem aan. Let op:
draai, bij het parkeren op een
helling, de wielen van de auto naar het troittoir en trek de handrem aan. Loszetten
Trek aan de hefboom, druk de knopin en duw de handrem geheelomlaag.
Uitschakelen ASR/ESP In bijzondere omstandigheden (als
de auto vastzit in de modder,
sneeuw, in mulle grond, ...) kan het
nuttig zijn het ASR/ESP uit te scha-kelen, zodat de wielen kunnen slip-pen en weer grip kunnen krijgen.
Druk op de schakelaar "ESP
OFF" , die zich links van het stuur
bevindt.
Het verklikkerlampje van de schake- laar en het pictogram lichten op enop het multifunctionele display ver-schijnt de melding "ASR/ESP uit":
het ASR en ESP zijn uitgeschakeld.
De systemen worden opnieuw : automatisch ingeschakeld als het contact is afgezet,
 handmatig ingeschakeld doornogmaals op de schakelaar tedrukken.
Controle van werking Bij een storing in de syste-men zal het verklikkerlamp-je van de schakelaar gaanknipperen en het pictogramverschijnen.
Raadpleeg uw PEUGEOT-service-punt om het systeem na te latenkijken.
