Luci targa (W 5 W)
Inserire un cacciavite sottile in uno dei fori esterni dell'elementoprotettivo trasparente.
 Spingerlo verso l'esterno persganciarlo.
 Togliere l'elemento protettivo tra-sparente.
 Sostituire la lampadina guasta.
Terza luce di stop (diodi)
Luci di retromarcia/antinebbia  Staccare in due punti diversi il rivestimento dello sportello delbagagliaio.
 Allontanare delicatamente il rive-stimento per accedere al porta-lampada 6.
 Svitare di un quarto di giro il por-talampada.
 Rimuovere il portalampada.
 Sostituire la lampadina guasta.
Osservazione: durante le operazioni
di rimontaggio, verificare il correttoposizionamento del portalampada.
Qualsiasi intervento sulle luci a diodi deve essereeffettuato da un Punto
Assistenza PEUGEOT.

INFORMAZIONI PRATICHE
138
SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza
Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stessoamperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
Fusibile N¡ AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2Ð Libero.
4 15 A Alzacristalli anteriore - Centine di sicurezza - Tetto a scomparsa.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A
Plafoniera posteriore, plafoniera anteriore, luci leggicarte -Presa 12 anteriore - Luce cassetto portaoggetti.
Funzionante
Pinza AGuasto
22-09-2003

22-09-2003
Il circuito elettrico del vei- colo funzionare con equipag-giamenti di serie od opzio-nali.
Prima di installare altri equipag-giamenti o accessori elettrici sulveicolo, consultare un Punto
Assistenza PEUGEOT. La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accesso-ri ausiliari non forniti e non racco-mandati dalla PEUGEOT e in par-ticolare per gli apparecchi il cuiconsumo supera i 10 milliamp
* I maxifusibili sono una protezio- ne supplementare per i sistemi
elettrici. Tutti gli interventi suimaxi fusibili e sui fusibili esternidevono essere effettuati da un
Punto Assistenza PEUGEOT .
INFORMAZIONI PRATICHE
140
Fusibili del vano motore Scatola fusibiliPer accedere ai fusibili situati nel vano motore (accanto alla batteria):
sganciare il coperchio.
Dopo la sostituzione, richiudere accuratamente il coperchio erimettere l'elemento protettivo dicopertura.

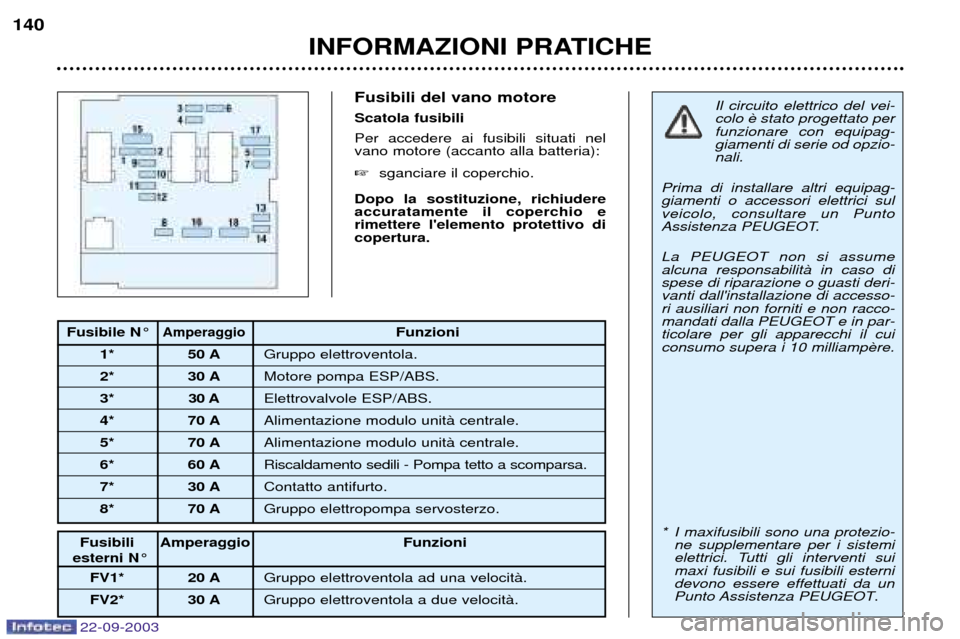

Fusibile N¡AmperaggioFunzioni
1* 50 A Gruppo elettroventola.
2* 30 A Motore pompa ESP/ABS.
3* 30 A Elettrovalvole ESP/ABS.
4* 70 A Alimentazione modulo unitˆ centrale.
5* 70 A Alimentazione modulo unitˆ centrale.
6* 60 A Riscaldamento sedili - Pompa tetto a scomparsa.
7* 30 A Contatto antifurto.
8* 70 A Gruppo elettropompa servosterzo.
Fusibili Amperaggio Funzioni
esterni N¡
FV1* 20 A Gruppo elettroventola ad una velocitˆ.
FV2* 30 A Gruppo elettroventola a due velocitˆ.

22-09-2003
INFORMAZIONI PRATICHE141
Fusibile N¡AmperaggioFunzioni
1 10 A Contattore luci di retromarcia cambio automatico - Comando rel cambio automatico - Contattore luci di retromarcia cambio manuale - Sensore di velocitˆveicolo.
2 15 A Elettrovalvola canister - Pompa carburante.
3 10 A Calcolatore servosterzo - Calcolatore ABS o ESP.
4 10 A Calcolatore inieizione - Comando relaggiuntivo - Calcolatore cambio automatico - Comando sequenziale cambio automatico -Rel
5Ð Libero.
6 15 A Proiettori antinebbia anteriori.
7 20 A Pompa lavaproiettori.
8 20 A Comando rel
9 15 A Luce anabbagliante sinistra.
10 15 A Luce anabbagliante destra.
11 10 A Luce abbagliante destra.
12 10 A Luce abbagliante sinistra.
13 15 A Avvisatore acustico.
14 10 A Pompa lavacristalli.
15 30 A Sonde ad ossigeno - Elettrovalvola riciclaggio gas di scarico - Bobina accensione -Alimentazione iniettori.
16 30 A Pompa aria motore benzina con cambio automatico.
17 30 A Velocitˆ lenta/rapida tergicristallo.
18 40 A Ventilatore aria all'interno dell'abitacolo.

INFORMAZIONI PRATICHE
138
SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza
Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stessoamperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
Fusibile N¡ AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2Ð Libero.
4 15 A Alzacristalli anteriore - Centine di sicurezza - Tetto a scomparsa.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A
Plafoniera posteriore, plafoniera anteriore, luci leggicarte -Presa 12 anteriore - Luce cassetto portaoggetti.
Funzionante
Pinza AGuasto
22-09-2003

22-09-2003
INFORMAZIONI PRATICHE139
* Fusibili situati sulla parte superiore della scatola dei fusibili.
Fusibile N¡AmperaggioFunzioni
9 30 A Alzacristalli elettrici anteriori - Alzacristalli elettrici automatici anteriori.
10 15 A Presa diagnosi - Presa 12 Volt posteriore - Traino.
11 20 A Autoradio - Display multifunzione - Comandi al volante - Cambio automatico - Calcolatore del tetto a scomparsa.
12 10 A Luci di posizione anteriore destra e posteriore destra - Luce targa e traino -
Luci interruttori chiusura centralizzata/allarme/uci di emergenza/ESP - Luci pannello anteriore climatizzatore/posacenere -
Luci interruttori riscaldamento sedili/cambio automatico - Accendisigari.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli elettrici posteriori ad impulso - Motore mascherine articolate.
16 10 A Modulo unitˆ centrale - Allarme - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro - terza luce di stop.
18 10 A Presa diagnosi - Comandi al volante - Retrovisore elettrocromatico - Contattori pedali freno(stop) e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luci di posizione anteriore sinistra e posteriore sinistra - Luce targa e traino.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Aria condizionata - Sistema di assistenza inparcheggio - Sensore di pioggia/luminositˆ.
26 30 A Lunotto posteriore termico.
27* 20 A Riscaldamento sedili.
28* 40 A Pompa tetto a scomparsa.

22-09-2003
INFORMAZIONI PRATICHE
142
SOSTITUZIONE DI UNA
SPAZZOLA DEL
TERGICRISTALLO Posizione particolare del tergicristallo anteriore
Meno di un minuto dopo aver disin- serito il contatto, azionare il coman-do del tergicristallo per posizionarele spazzole al centro del parabrezza(posizione manutenzione).
Sostituzione di una spazzola
Alzare il braccio, sganciare la spazzola e rimuoverla.
 Montare la nuova spazzola eriabbassare il braccio.
Osservazione: la spazzola pi
va montata sul braccio del tergicristalloche si trova sul lato destro del veicolo.
Per riportare le spazzole nella posi-zione iniziale, inserire il contatto edazionare il comando del tergicristallo.
MODO ECONOMIA Dopo l'arresto del motore, quando la chiave alcune funzioni (tergicristalli, alzacri-stalli, plafoniere, autoradio, ecc.)possono essere usate solo per unadurata massima di trenta minuti, perevitare che la batteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio "Modo econo-
mia attivo" e le funzioni attive ven-
gono messe in stand-by. Per ritrovare l'uso immediato di que- ste funzioni, occorre avviare il moto-re e farlo girare per alcuni secondi. FUNZIONE ALLEGGERIMENTO ELETTRICO Quando il veicolo funzioni (climatizzazione, lunotto ter-mico posteriore, ecc.) possono esse-re temporaneamente disattivate, aseconda dello stato di carica dellabatteria. La riattivazione delle funzioni disatti- vate carica della batteria lo consente. Osservazione:
la riattivazione
manuale delle funzioni disattivate rischia di scaricare la batteria.
Se la batteria non si pu˜ avviare ilmotore.

22-09-2003
INFORMAZIONI PRATICHE143
BATTERIA Per caricare la batteria con un caricabatteria:
Ð scollegare la batteria
Ð rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
Ð ricollegare la batteria iniziando dal morsetto (Ð)
Ð verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria.
Ð collegare il cavo rosso con i morsetti (+) delle due batterie
Ð collegare un'estremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
Ð collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della vettura in cui la batteria
Azionare l'avviamento, far girare il motore. Aspettare il ritorno al regime minimo e scollegare i cavi.
Se la vettura non viene utilizzata per pisi consiglia di scollegare la batteria.Ð Prima di scollegare labatteria, aspettare 2 minuti dopo l'interruzio-ne del contatto.
Ð Non scollegare i terminali quan- do il motore
Ð Non ricaricare le batterie senza aver scollegato i terminali.
Ð Chiudere i vetri e il tetto a scompar- sa prima di scollegare la batteria.Se i vetri non funzionano normal-mente dopo aver ricollegato la bat-teria, occorre reinizializzarli (vedicapitolo "Reinizializzazione deglialzacristalli).
Ð Dopo ogni ricollegamento di batte-ria, inserire il contatto e aspettare1 minuto prima di mettere in moto,per permettere l'inizializzazionedei sistemi elettronici. Se dopoquesta manipolazione persistonoleggere anomalie, rivolgersi ad un
Punto Assistenza PEUGEOT.
