Luces traseras (berlina, 206 RC)
Desatornille el guarnecido lateral del maletero. Retire el tornillo de aletas.Saque el bloque del piloto.Pulse en la u–eta
Ay desconecte el
conector.Retire la espuma.Separe las lengŸetas By retire la
platina porta l‡mparas. Sustituya la l‡mpara defectuosa.En el montaje, tenga cuidado en bien colocar el porta l‡mparas y elpiloto.
Berlina, 206 RC 206 SW
1. Luces de cambio de direcci—n (intermitentes) P 21 W.
2. Luces de marcha atr‡s P 21 W.
3. Luces de stop/luces de posici—n P 21/5 W.
Luces traseras (206 SW) Saque la parte de arriba del guarne- cido del maletero con una moneda. Desenrosque los tornillos de aletas con la llave desmonta-ruedas sifuese necesario. Saque el bloque del piloto.
Desconecte el conector.Separe las lengŸetas 1y retire la
platina porta l‡mparas 2.
Sustituya la l‡mpara defectuosa. En el montaje, monte el guarnecido del maletero introduciŽndolo porabajo y apret‡ndolo por arriba.

26-05-2003
LAS INFORMACIONES PRçCTICAS
134
Faros antiniebla delanteros H1 55 W Pulse bajo la tapa de acceso para sacarla. Abra la tapa.Gire la tapa para sacarla.Desconecte la l‡mpara.Presione en los dos extremos de la grapa de fijaci—n para sacar la l‡mpara.
Tercer piloto de stop 5 l‡mparas W 5 W (berlina, 206 RC)
Con la ayuda de una llave de 10 mm, desenrosque las 2 tuercas A.
Saque el bloque del piloto. Pellizque las dos lengŸetas Bpara
sacar el porta l‡mparas.Sustituya la l‡mpara defectuosa.
Tercer piloto de stop (206 SW) Est‡ equipado con diodos electrolu- minescentes.
En caso de disfuncionamiento, consulte
un Punto Servicio PEUGEOT.

26-05-2003
LAS INFORMACIONES PRçCTICAS135
Luz antiniebla trasera P 21 W Suelte el piloto y saque el conjunto. Gire el conector casquillo un cuarto de vuelta y ret’relo. Sustituya la l‡mpara. Luz matr’cula W 5 W Inserte un destornillador fino en uno de los agujeros exteriores del transparente. Empœjelo hacia el exterior para sacarlo. Retire el transparente.Sustituya la l‡mpara defectuosa.

26-05-2003
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el

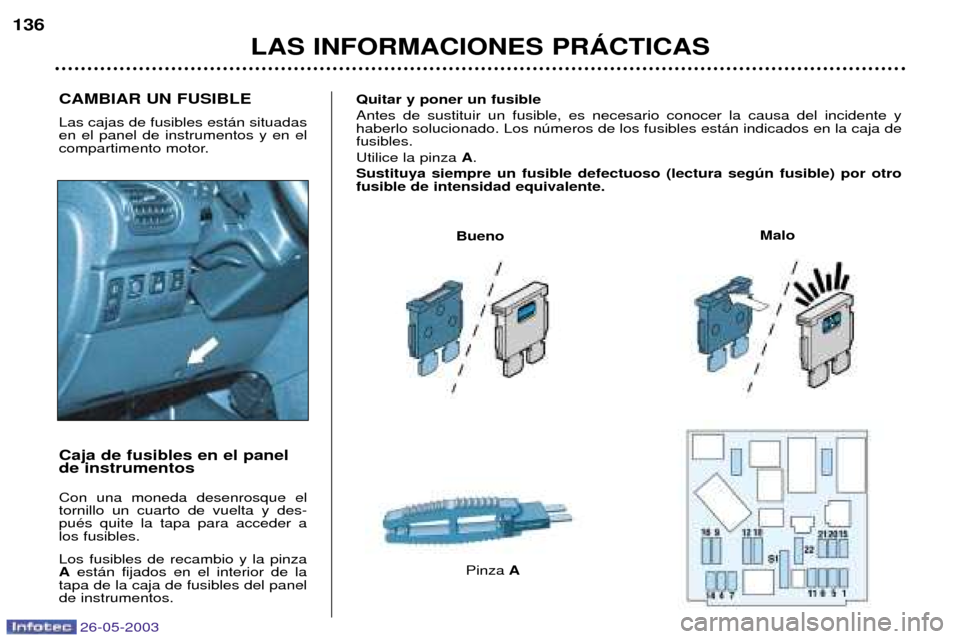

compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y des-puŽs quite la tapa para acceder alos fusibles. Los fusibles de recambio y la pinza Aest‡n fijados en el interior de la
tapa de la caja de fusibles del panelde instrumentos.
LAS INFORMACIONES PRçCTICAS
136
Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja defusibles. Utilice la pinza A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo

LAS INFORMACIONES PRçCTICAS
138
El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serieu opcionales.
Antes de instalar otros equipa-mientos o accesorios elŽctricosen su veh’culo, consulte en un
Punto de Servicio PEUGEOT. Ciertos accesorios elŽctricos o la forma como se han montadopueden tener efectos nefastospara el funcionamiento de suveh’culo (los circuitos electr—ni-cos de mando, el circuito audio yel circuito de carga elŽctrico). PEUGEOT declina toda respon- sabilidad en cuanto a gastosocasionados para la reparaci—nde su veh’culo o los disfunciona-mientos que resultasen de la ins-talaci—n de accesorios auxiliaresno suministrados y no recomen-dados por PEUGEOT y no insta-lados segœn sus prescripciones,en particular para todo aparatocuyo consumo sobrepase los
10 miliamperios.
* Los maxi fusibles son una protecci—n suplementaria de los sistemas elŽctri- cos. Toda intervenci—n en estos debe efectuarse en un Punto de Servicio
PEUGEOT.

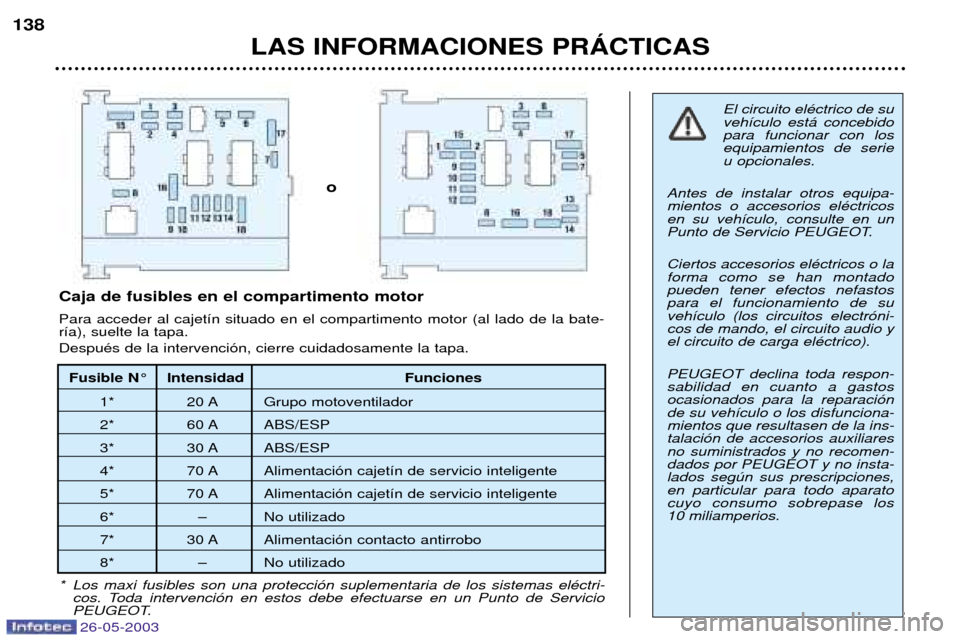

Fusible N¡ Intensidad Funciones
1* 20 A Grupo motoventilador
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Alimentaci—n cajet’n de servicio inteligente
5* 70 A Alimentaci—n cajet’n de servicio inteligente
6* Ð No utilizado
7* 30 A Alimentaci—n contacto antirrobo
8* Ð No utilizado
Caja de fusibles en el compartimento motor Para acceder al cajet’n situado en el compartimento motor (al lado de la bate- r’a), suelte la tapa. DespuŽs de la intervenci—n, cierre cuidadosamente la tapa.
o
26-05-2003

26-05-2003
LAS INFORMACIONES PRçCTICAS139

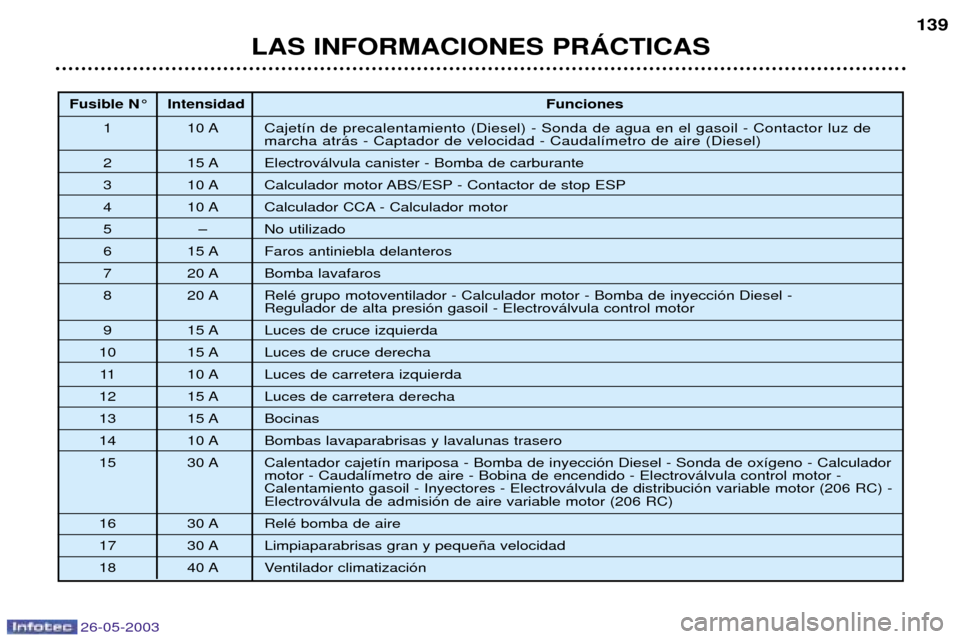

Fusible N¡ Intensidad
Funciones
1 10 A Cajet’n de precalentamiento (Diesel) - Sonda de agua en el gasoil - Contactor luz de marcha atr‡s - Captador de velocidad - Caudal’metro de aire (Diesel)
2 15 A Electrov‡lvula canister - Bomba de carburante
3 10 A Calculador motor ABS/ESP - Contactor de stop ESP
4 10 A Calculador CCA - Calculador motor
5 Ð No utilizado
6 15 A Faros antiniebla delanteros
7 20 A Bomba lavafaros
8 20 A RelŽ grupo motoventilador - Calculador motor - Bomba de inyecci—n Diesel - Regulador de alta presi—n gasoil - Electrov‡lvula control motor
9 15 A Luces de cruce izquierda
10 15 A Luces de cruce derecha 11 10 A Luces de carretera izquierda
12 15 A Luces de carretera derecha
13 15 A Bocinas
14 10 A Bombas lavaparabrisas y lavalunas trasero
15 30 A Calentador cajet’n mariposa - Bomba de inyecci—n Diesel - Sonda de ox’geno - Calculador motor - Caudal’metro de aire - Bobina de encendido - Electrov‡lvula control motor - Calentamiento gasoil - Inyectores - Electrov‡lvula de distribuci—n variable motor (206 RC) -Electrov‡lvula de admisi—n de aire variable motor (206 RC)
16 30 A RelŽ bomba de aire
17 30 A Limpiaparabrisas gran y peque–a velocidad
18 40 A Ventilador climatizaci—n

26-05-2003
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y des-puŽs quite la tapa para acceder alos fusibles. Los fusibles de recambio y la pinza Aest‡n fijados en el interior de la
tapa de la caja de fusibles del panelde instrumentos.
LAS INFORMACIONES PRçCTICAS
136
Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja defusibles. Utilice la pinza A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo

26-05-2003
LAS INFORMACIONES PRçCTICAS137

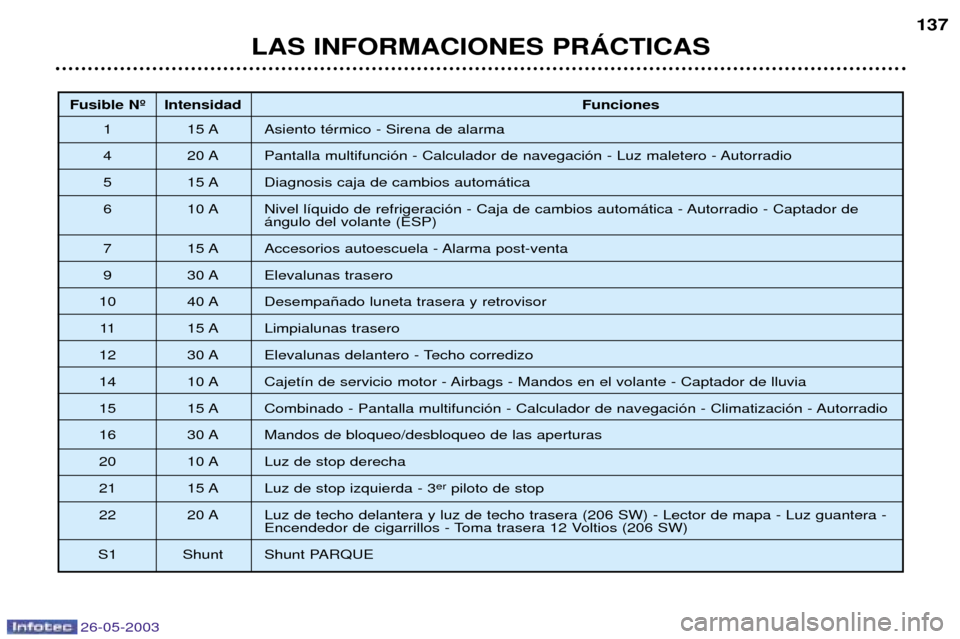

Fusible N¼ Intensidad
Funciones
1 15 A Asiento tŽrmico - Sirena de alarma
4 20 A Pantalla multifunci—n - Calculador de navegaci—n - Luz maletero - Autorradio
5 15 A Diagnosis caja de cambios autom‡tica
6 10 A Nivel l’quido de refrigeraci—n - Caja de cambios autom‡tica - Autorradio - Captador de ‡ngulo del volante (ESP)
7 15 A Accesorios autoescuela - Alarma post-venta
9 30 A Elevalunas trasero
10 40 A Desempa–ado luneta trasera y retrovisor
11 15 A Limpialunas trasero
12 30 A Elevalunas delantero - Techo corredizo
14 10 A Cajet’n de servicio motor - Airbags - Mandos en el volante - Captador de lluvia
15 15 A Combinado - Pantalla multifunci—n - Calculador de navegaci—n - Climatizaci—n - Autorradio
16 30 A Mandos de bloqueo/desbloqueo de las aperturas
20 10 A Luz de stop derecha
21 15 A Luz de stop izquierda - 3 er
piloto de stop
22 20 A Luz de techo delantera y luz de techo trasera (206 SW) - Lector de mapa - Luz guantera - Encendedor de cigarrillos - Toma trasera 12 Voltios (206 SW)
S1 Shunt Shunt PARQUE
