Światła tylne
(hatchback, 206 RC)

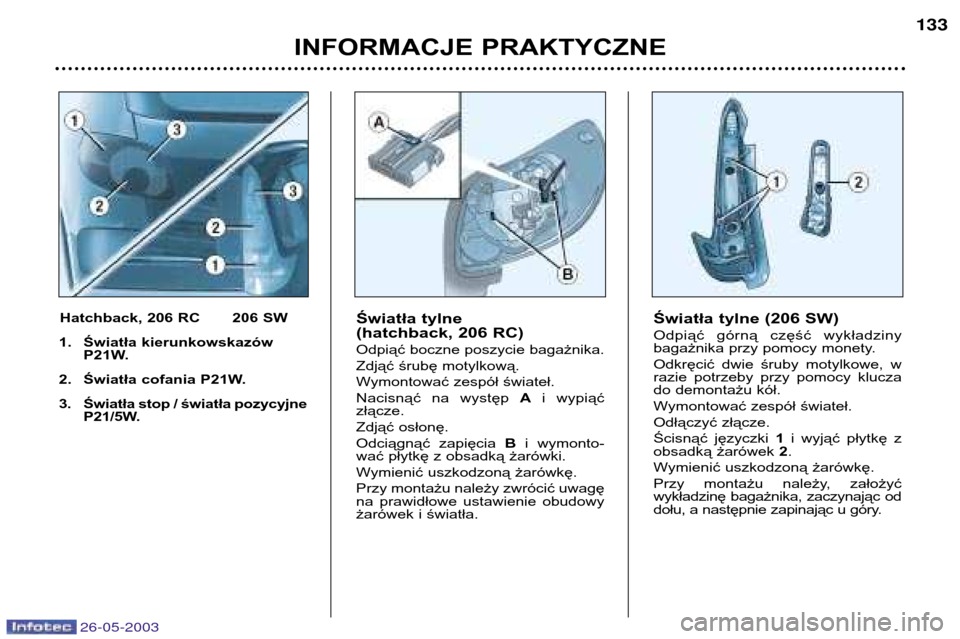

Odpiąć boczne poszycie bagażnika.
Zdjąć śrubę motylkową.
Wymontować zespół świateł.
Nacisnąć na występ
Ai wypiąć
złącze.
Zdjąć osłonę.
Odciągnąć zapięcia Bi wymonto-
wać płytkę z obsadką żarówki.
Wymienić uszkodzoną żarówkę.
Przy montażu należy zwrócić uwagę
na prawidłowe ustawienie obudowy
żarówek i światła.
Hatchback, 206 RC 206 SW
1. Światła kierunkowskazów P21W.
2. Światła cofania P21W.
3. Światła stop / światła pozycyjne P21/5W.Światła tylne (206 SW)
Odpiąć górną część wykładziny
bagażnika przy pomocy monety.
Odkręcić dwie śruby motylkowe, w
razie potrzeby przy pomocy klucza
do demontażu kół.
Wymontować zespół świateł.
Odłączyć złącze.
Ścisnąć języczki 1i wyjąć płytkę z
obsadką żarówek 2.
Wymienić uszkodzoną żarówkę.
Przy montażu należy, założyć
wykładzinę bagażnika, zaczynając od
dołu, a następnie zapinając u góry.
26-05-2003
INFORMACJE PRAKTYCZNE139

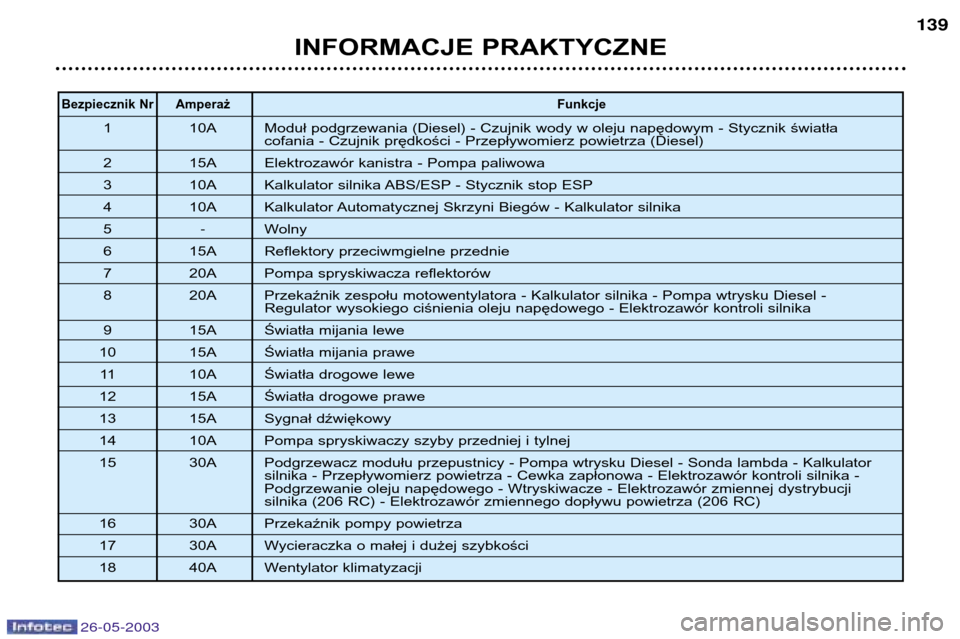

Bezpiecznik Nr Amperaż
