2003 Peugeot 206 SW ESP

26-05-2003
DETALJNO PREDSTAVLJANJE VAŠEG PEUGEOTA 206113
UREĐAJ PROTIV
PROKLIZAVANJA TOČKOVA
(ASR) I DINAMIČKA
KONTROLA STABILNOSTI(ESP)
Ovi sistemi su vezani i komplemen-
tarni sa ABS-om.
Sistem ASR optimizuje pogon, kako
ne bi došlo do proklizavanja točkova,
delovanjem na kočnice pogonskih
točkova i na motor. Takođe doprinosi
stabilnosti držanja pravca vozila priubrzavanju.
U slučaju da se pojavi razlika u
putanji kretanja vozila i onoj koju želi
vozač, sistem ESP automatski delu-
je na kočnicu jednog ili više točkova
i na motor kako bi se vozilo vratilo na
željenu putanju. I
sključenje sistema
ASR / ESP
U izuzetnim uslovima ( startovanje
vozila zaglavljenog u blatu ili u
snegu, na neravnom tlu...), isključi-
vanje sistema ASR i ESP da bi se
postiglo ponovno prijanjanje točkova
o podlogu.  Pritisnite na prekidač "ESP
OFF" , koji se nalazi ispod volana.
Prekidač i pokazivač preki-
dača se pale :sistemi ASR i
ESP su isklju čeni.
P onovo se pale :
 automatski u slu čaju prekida
kontakta,
 ručno ponovnim pritiskom naprekidač.
Provera rada sistema
ASR i ESP Pokazivač se pali i gasi
kada se aktivira ASR ili
ESP sistem. Controla rada
Prilikom nepravilnosti u
radu sistema, prekidač se
pali i gasi i pokazivač sepali.
Posavetujte se u Ovlašćenom PEUGEOT Servisu radi provere
sistema.
Sistem ESP omogućuje
dodatnu bezbednost pri
normalnoj vožnji, ali zato
ne treba da izazove
vozača da nepotrebno
rizikuje vozeći prevelikom brzi-nom.
Pravilan rad sistema obezbeđen je
u onoj meri u kojoj se poštuju pre-
poruke proizvođača za gume
( pneumatici i alu felne), delovi
kočionog sistema, delovi lektrične
opreme, kao i postupci
nameštanja i popravki u mreži
PEUGEOT. Nakon sudara proverite sistem u Ovla šćenom PEUGEOT Servisu.

PRAKTIČNE INFORMACIJE
138
Električno kolo vašeg
vozila osmišljeno je da
radi sa serijskom ili
opcionom opremom.
Pre nego što instalirate druge
elemente električne dodatne
opreme na vaše vozilo, posave-
tujte se u Ovlašćenom servisuPEUGEOT.
Neka električna dodatna oprema
ili način na koji je montirana
može dovesti do nepravilnosti u
radu vašeg vozila (električna kola
upravljanja, audio sistem ili kolo
električnog punjenja).
PEUGEOT skida sa sebe svaku
odgovornost u vezi troškova nas-
talih prilikom popravke vozila ili
nepravilnosti u radu koje su
rezultat instaliranja dodatne
opreme koju nije odobrio i prepo-
ručio PEUGEOT i koja nije insta-
lirana po uputstvu, a naročito za
svaki uređaj čija potrošnja prelazi
10 miliampera.
* Maksi osigurači su dodatna zaštita električnih sistema. Svaku intervenciju na
njima treba da vrši Ovlašćeni Servis PEUGEOT.
Osigurač br° Jačina Namena
1* 20A Grupa moto-ventilatora
2* 60A ABS /ESP
3* 30A ABS /ESP
4* 70A Napajanje BSI-a
5* 70A Napajanje BSI-a
6* - Ne koristi se
7* 30A Napajanje kontakt-brave
8* - Ne koristi se

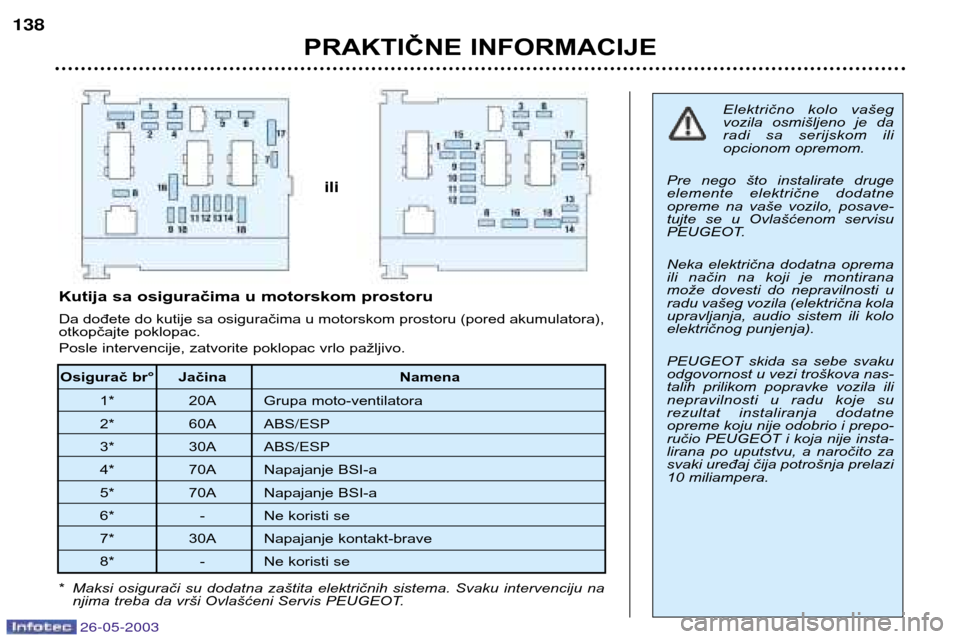

Kutija sa osiguračima u motorskom prostoru Da dođete do kutije sa osiguračima u motorskom prostoru (pored akumulatora),
otkopčajte poklopac.
Posle intervencije, zatvorite poklopac vrlo pažljivo.
ili
26-05-2003

26-05-2003
PRAKTIČNE INFORMACIJE139

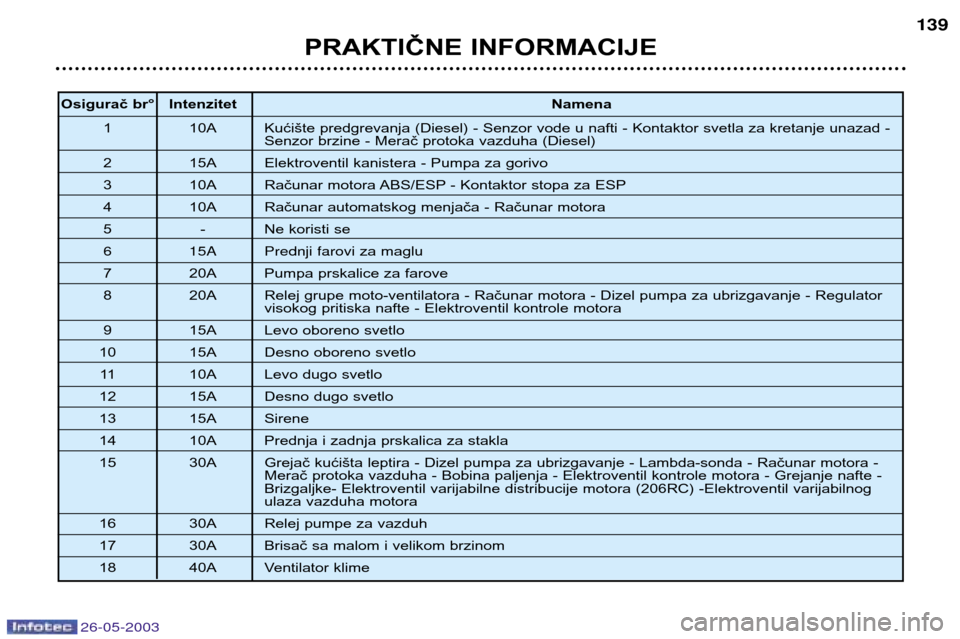

Osigurač br° Intenzitet
Namena
1 10A Kućište predgrevanja (Diesel) - Senzor vode u nafti - Kontaktor svetla za kretanje unazad - Senzor brzine - Merač protoka vazduha (Diesel)
2 15A Elektroventil kanistera - Pumpa za gorivo
3 10A Računar motora ABS/ESP - Kontaktor stopa za ESP
4 10A Računar automatskog menjača - Računar motora
5 - Ne koristi se
6 15A Prednji farovi za maglu
7 20A Pumpa prskalice za farove
8 20A Relej grupe moto-ventilatora - Računar motora - Dizel pumpa za ubrizgavanje - Regulator visokog pritiska nafte - Elektroventil kontrole motora
9 15A Levo oboreno svetlo
10 15A Desno oboreno svetlo 11 10A Levo dugo svetlo
12 15A Desno dugo svetlo
13 15A Sirene
14 10A Prednja i zadnja prskalica za stakla
15 30A Grejač kućišta leptira - Dizel pumpa za ubrizgavanje - Lambda-sonda - Računar motora - Merač protoka vazduha - Bobina paljenja - Elektroventil kontrole motora - Grejanje nafte -
Brizgaljke- Elektroventil varijabilne distribucije motora (206RC) -Elektroventil varijabilnog
ulaza vazduha motora
16 30A Relej pumpe za vazduh
17 30A Brisač sa malom i velikom brzinom
18 40A Ventilator klime

26-05-2003
PRAKTIČNE INFORMACIJE137
Osigurač br°
Jačina Namena
1 15A Grejač sedišta - Sirena alarma
4 20A Višenamenski ekran - Računar navigacije - Osvetljenje prtljažnika - Autoradio
5 15A Dijagnostika automatskog menjača
6 10A Nivo rashladne tečnosti - Automatski menjač - Autoradio - Senzor ugla volana (ESP)
7 15A Dodatna oprema za auto-školu - Alarm ugrađen naknadno
9 30A Zadnji podizači stakala
10 40A Odmrzavanje zadnjeg stakla i retrovizora
11 15A Zadnji brisač
12 30A Prednji podizači stakala - Šiber
14 10A BSI - Vazdušni jastuci - Komande na volanu - Senzor za kišu
15 15A Instrument-tabla - Višenamenski ekran - Računar navigacije - Klima - Autoradio
16 30A Komande za zaključavanje / otključavanje brava
20 10A Desno stop-svetlo
21 15A Levo stop-svetlo - 3. stop svetlo
22 20A Prednje plafonsko svetlo i zadnje plafonsko svetlo (206 SW) - Svetlo za čitanje mape - Osvetljenje pregrade za rukavice - Upaljač - Zadnja utičnica od 12 V (206 SW)
S1 Šent Šent PARC
