2003.5 Peugeot Boxer PEUGEOT BOXER 2003.5 Manual de utilização (in Portuguese)

17-11-2003

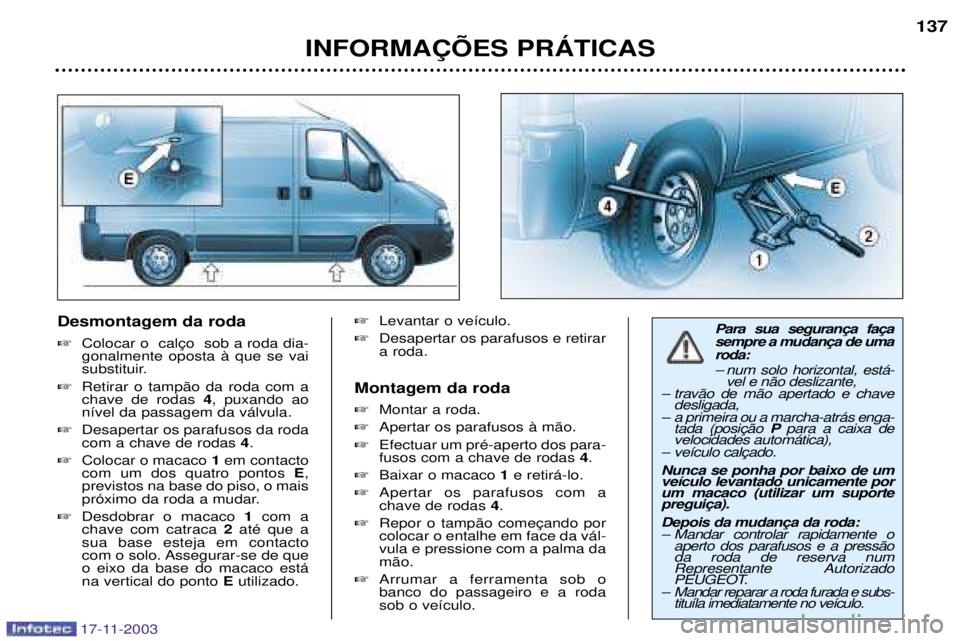

Desmontagem da roda  gonalmente oposta ˆ que se vai
substituir.
 Retirar o tamp‹o da roda com achave de rodas 4, puxando ao
n’vel da passagem da v‡lvula.
 Desapertar os parafusos da rodacom a chave de rodas 4.
 Colocar o macaco 1 em contacto
com um dos quatro pontos E,
previstos na base do piso, o mais
pr—ximo da roda a mudar.
 Desdobrar o macaco 1com a
chave com catraca 2atŽ que a
sua base esteja em contacto
com o solo. Assegurar-se de queo eixo da base do macaco est‡na vertical do ponto Eutilizado.
Levantar o ve’culo.
 Desapertar os parafusos e retirara roda.
Montagem da roda  Montar a roda.
 Apertar os parafusos ˆ m‹o.
 Efectuar um prŽ-aperto dos para- fusos com a chave de rodas 4.
 Baixar o macaco 1 e retir‡-lo.
 Apertar os parafusos com achave de rodas 4.
 colocar o entalhe em face da v‡l-vula e pressione com a palma dam‹o.
 Arrumar a ferramenta sob obanco do passageiro e a rodasob o ve’culo. roda:
Ð num solo horizontal, est‡-
vel e n‹o deslizante,
Ð trav‹o de m‹o apertado e chave desligada,
Ð a primeira ou a marcha-atr‡s enga- Ppara a caixa de
velocidades autom‡tica),
Ð Nunca se ponha por baixo de um ve’culo levantado unicamente porum macaco (utilizar um suporte
Ð Mandar controlar rapidamente o aperto dos parafusos e a press‹o da roda de reserva numRepresentante Autorizado
PEUGEOT.
Ð Mandar reparar a roda furada e subs- titu’la imediatamente no ve’culo.
INFORMA‚ÍES PRçTICAS 137

INFORMA‚ÍES PRçTICAS
138
SUBSTITUIR UMA LåMPADA Far—is da frente Retirar um bloco de far—is:
Ð Abrir o cap™ motor,
Ð Desaparafusar os parafusos
Ada grel-
ha para aceder ao bloco 1,
Ð Desaparafusar as porcas B com uma
chave e puxar o bloco 1 para o exterior,
Ð Desagrafar os dois suportes triangula- res C,
Ð Desagrafar o protector em borracha D,
Ð Desligar a ficha. manipular as l‰mpa-
das com um pano seco. 1 - Far—is de mŽdios: (H7-60 W),
Apoiar e libertar a mola G,
 Retirar o suporte de l‰mpada H
para substituir a l‰mpada.
2 - Far—is de m‡ximos (H1-60 W), Apoiar e retirar a mola E,
 Retirar o suporte de l‰mpada F
para substituir a l‰mpada.
3 - Far—is de nevoeiro dianteiros (H1-60 W),
 Consultar um Represetante
Autorizado PEUGEOT. inverso, para re-montagem. Os blocos de far—is est‹o equipados com vidros em policarbonato reves-
tidos com um verniz protector. N‹o
os limpar com um pano seco ouabrasivo nem com produtosdetergentes ou solventes . Utilizar
uma esponja e ‡gua de sab‹o.
17-11-2003

17-11-2003
Repetidores laterais dos pisca-piscas (W 5 W) Empurrar o repetidor para tr‡z e retirar o conjunto.
 Puxar o suporte para aceder ˆl‰mpada.
 Substituir a l‰mpada.
INFORMA‚ÍES PRçTICAS 139
4 - 21 W) e far—is de m’nimos (R 5 W).
Bapoiando nas duas molas A.
 Rodar um quarto de volta o suporte da l‰mpada D e retir‡-lo.
 Substituir a l‰mpada (P 21 W).
 Puxar o suporte de l‰mpada C, retirar a l‰mpada (R 5 W) e substitu’-la,


de),
mal e desaparece alguns minutos depois de os acender.

17-11-2003
Luzes traseiras
1 - Luzes de stop (P 21 W).
2 - Luzes de marcha atr‡s (P 21 W).
3 - Pisca-piscas (PY 21 W).
4 - Luzes de nevoeiro/M’nimos(P 21/4 W).
Desenroscar os dois parafusos A
e libertar o bloco,
 Desligar a ficha B,
 Desenroscar os dois parafusos C
situados atr‡s do bloco,
 Substituir a l‰mpada defeituosa.
INFORMA‚ÍES PRçTICAS
140
Luzes da placa de matr’cula (C 5 W) Inserir uma chave de parafusos num dos orif’cios exteriores dotransparente.
 Empurrar para o exterior para o
libertar.
 Retirar o transparente.
 Desenrosque o parafuso e puxar oconjunto para a direita para extrairo suporte da l‰mpada.
 Substituir a l‰mpada fundida.
Luz dos chassis da cabina (W 5 W) Desenroscar os quatro parafu- sos para aceder ˆs l‰mpadas.
Terceira luz de stop (W 5 W)

Retirar o bloco de luzes empu-
rrando-o para o exterior.
 Desligar a ficha.
 Carregar nas duas linguetas parasoltar o suporte de l‰mpadas.
 Substituir a l‰mpada defeituosa.
 Na montagem, confirmar que ajunta de estanquecidade dobloco de luzes fica no seu devido
lugar.

17-11-2003
Antes de substituir um fus’vel Ž necess‡rio conhecer a causa do incidente e eli- min‡-la. Os nœmeros dos fus’veis est‹o indicados nas caixas de fus’veis.  A.
Substituir sempre um fus’vel defeituoso por um fus’vel de calibre equi- valente.
SUBSTITUIR UM FUSêVEL As caixas de fus’veis est‹o situadas sob o painel de bordo (ˆ esquerda eˆ direita) e no compartimento do
motor. Aest‹o fixos no interior das
tampas das caixas de fus’veis dopainel de bordo. Fus’veis do painel de bordo  Desapertar os parafusos movendo em seguida a tampapara aceder aos fus’veis.
Bom
Mau
INFORMA‚ÍES PRçTICAS 141

A

17-11-2003

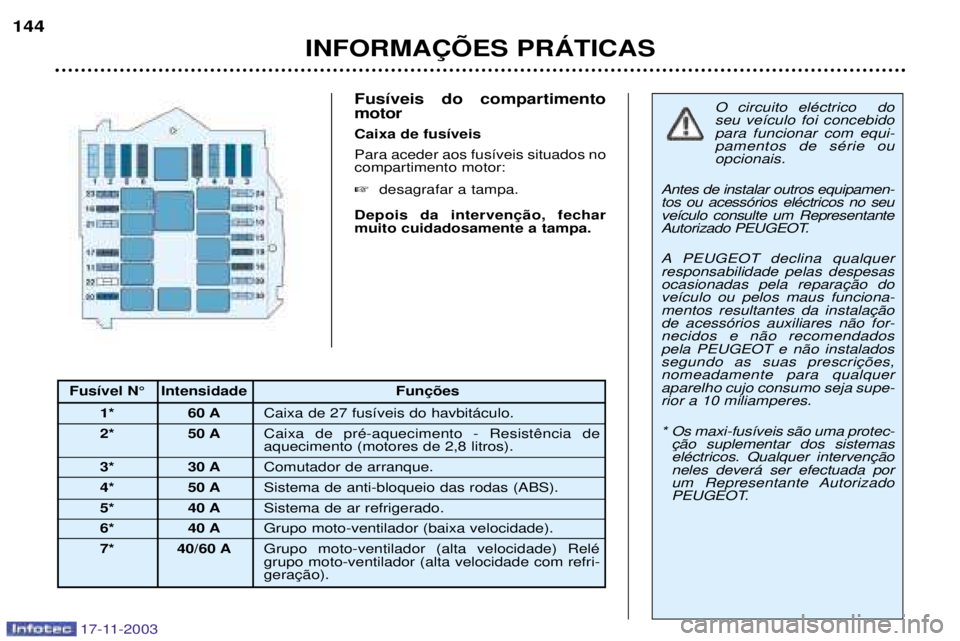

Fus’veis do compartimento motor Caixa de fus’veisPara aceder aos fus’veis situados no compartimento motor: desagrafar a tampa.
muito cuidadosamente a tampa.
INFORMA‚ÍES PRçTICAS
144
O circuito elŽctrico do seu ve’culo foi concebidopara funcionar com equi-pamentos de sŽrie ouopcionais.
Antes de instalar outros equipamen-tos ou acess—rios elŽctricos no seuve’culo consulte um Representante
Autorizado PEUGEOT.
A PEUGEOT declina qualquer responsabilidade pelas despesasve’culo ou pelos maus funciona-de acess—rios auxiliares n‹o for-necidos e n‹o recomendadospela PEUGEOT e n‹o instaladosnomeadamente para qualqueraparelho cujo consumo seja supe-rior a 10 miliamperes.
* Os maxi-fus’veis s‹o uma protec- neles dever‡ ser efectuada por
um Representante Autorizado
PEUGEOT.
Fus’vel N¡ Intensidade
1* 60 A Caixa de 27 fus’veis do havbit‡culo.
2* 50 A aquecimento (motores de 2,8 litros).
3* 30 A Comutador de arranque.
4* 50 A Sistema de anti-bloqueio das rodas (ABS).
5* 40 A Sistema de ar refrigerado.
6* 40 A Grupo moto-ventilador (baixa velocidade).
7* 40/60 AGrupo moto-ventilador (alta velocidade) RelŽgrupo moto-ventilador (alta velocidade com refri-

17-11-2003

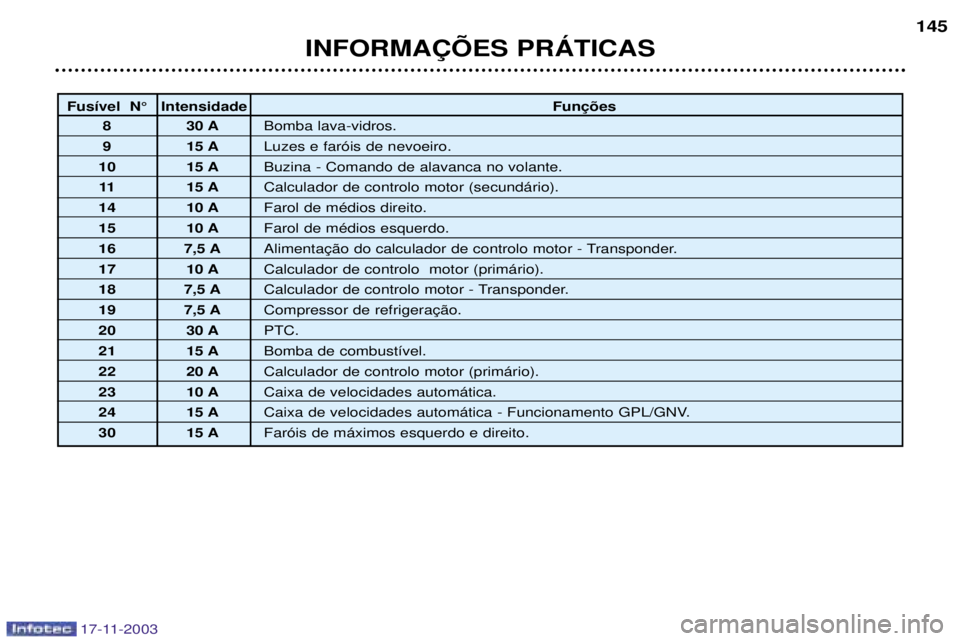

Fus’vel N¡ Intensidade
8 30 A Bomba lava-vidros.
9 15 A Luzes e far—is de nevoeiro.
10 15 A Buzina - Comando de alavanca no volante.
11 15 A Calculador de controlo motor (secund‡rio).
14 10 A Farol de mŽdios direito.
15 10 A Farol de mŽdios esquerdo.
16 7,5 A
17 10 A Calculador de controlo motor (prim‡rio).
18 7,5 A Calculador de controlo motor - Transponder.
19 7,5 A
20 30 A PTC.
21 15 A Bomba de combust’vel.
22 20 A Calculador de controlo motor (prim‡rio).
23 10 A Caixa de velocidades autom‡tica.
24 15 A Caixa de velocidades autom‡tica - Funcionamento GPL/GNV.
30 15 A Far—is de m‡ximos esquerdo e direito.
INFORMA‚ÍES PRçTICAS 145

17-11-2003
Antes de substituir um fus’vel Ž necess‡rio conhecer a causa do incidente e eli- min‡-la. Os nœmeros dos fus’veis est‹o indicados nas caixas de fus’veis.  A.
Substituir sempre um fus’vel defeituoso por um fus’vel de calibre equi- valente.
SUBSTITUIR UM FUSêVEL As caixas de fus’veis est‹o situadas sob o painel de bordo (ˆ esquerda eˆ direita) e no compartimento do
motor. Aest‹o fixos no interior das
tampas das caixas de fus’veis dopainel de bordo. Fus’veis do painel de bordo  Desapertar os parafusos movendo em seguida a tampapara aceder aos fus’veis.
Bom
Mau
