VÝMĚNA ŽÁROVKY
Přední světla

pro získání přístupu k žárovkám na pravé
straně sundejte nejprve ozdobný kryt, který je upevněný
dvěma plastovými hřeby. Žárovek se dotýkejte přes suchýhadřík.

 Potkávací světla (H7-55W).

 Dálková světla (H1-55W

 Přední světlomety do mlhy (H1-55W).
 Otočte ochranné víko příslušející vadné žárovce o čtvrt
otáčky směrem doleva a sundejte jej.







 Zatlačením na konec upevňovací spony ji uvolněte.
Vyměňte žárovku.
Při zpětné montáži se ujistěte o správné poloze orien-
tačních výstupků a o dobrém zajištění upevňovací
spony.
 Připojte zpět konektor.
 Nasaďte ochranné víko natočené šipkou směrem nahoru,
potom ho otočte o čtvrt otáčky směrem doprava. Světlomety mají skla z polykarbonátu s ochranný



Neprovádějte čištění suchým ani hrubým hadříkem,
nepoužívejte čisticí prostředky ani rozpouštědla. Pro
čištění použijte houbu a mýdlovou vodu.

 Obrysová světla (W 5 W).
 Přitáhněte objímku směrem dozadu, vyndejte žárovku
a vyměňte ji.

 Směrová světla (PY 21 W žlutá).
 Otočte držák žárovky o čtvrt otáčky a vyndejte jej.
 Vyměňte žárovku.


Za určitých klimatických podmínek (nízká
teplota, velká vlhkost) se může na vnitřní straně skla
světlometů srážet vlhkost, což je normáln

Vysrážená vlhkost zmizí několik minut po rozsvícení světel.

 !"
#


Boční směrová světla
(WY 5 W žlutá). Zatlačte směrovku směrem
dopředu a celek vyjměte.
 Přidržte konektor a otočte
průhledný kryt o čtvrt otáčky.
 Vyměňte žárovku. $ %
&'()*
&+),- (sedan)
1 - Směrová světla (P 21 W).
2 - Zpětná světla (P 21 W), pravá
strana.
Světlo do mlhy (P 21 W), levá strana.
3 - Brzdová světla (P 21 W).
4 - Obrysová světla (R 5 W).
Těchto 5 žárovek se mění zevnitř
zavazadlového prostoru:   edněte a zahákněte koberec
zavazadlového prostoru,
 sundejte obložení prahu zavazad- lového prostoru, které je upevněné
dvěma plastovými hřeby,
 odsuňte obložení zavazadlového
prostoru pro získání přístupu k
držáku žárovek,
zatlačte na jazýček a vyndejtež
ž


 vyměňte vadnou žárovku.
Při zpětné montáži dbejte na správné
zasunutí obložení pod těsnění.

 !" .
Třetí brzdové světlo (sedan) /
žárov -W 5 W
 Pomocí trubkového klíče 10 mm
vyšroubujte 2 upevňovací matice 1.
 Zatlačte blok světel směrem ven
a vyndejte jej.
 Stiskněte dva jazýčky 2pro uvol-
nění držáku žárovek.
 Vyměňte vadnou žárovku.
 Při zpětné montáži dbejte na
dobré nasazení těsnění blokusvětel.
Žárovky žluté jantarové
barvy (všechna směrová
světla) musí být nahrazeny
žárovkami se stejnými cha-
rakteristikami a barvou.


Boční směrová světla
(WY 5 W žlutá). Zatlačte směrovku směrem
dopředu a celek vyjměte.
 Přidržte konektor a otočte
průhledný kryt o čtvrt otáčky.
 Vyměňte žárovku. $ %
&'()*
&+),- (sedan)
1 - Směrová světla (P 21 W).
2 - Zpětná světla (P 21 W), pravá
strana.
Světlo do mlhy (P 21 W), levá strana.
3 - Brzdová světla (P 21 W).
4 - Obrysová světla (R 5 W).
Těchto 5 žárovek se mění zevnitř
zavazadlového prostoru:   edněte a zahákněte koberec
zavazadlového prostoru,
 sundejte obložení prahu zavazad- lového prostoru, které je upevněné
dvěma plastovými hřeby,
 odsuňte obložení zavazadlového
prostoru pro získání přístupu k
držáku žárovek,
zatlačte na jazýček a vyndejtež
ž


 vyměňte vadnou žárovku.
Při zpětné montáži dbejte na správné
zasunutí obložení pod těsnění.

 !" .
Třetí brzdové světlo (sedan) /
žárov -W 5 W
 Pomocí trubkového klíče 10 mm
vyšroubujte 2 upevňovací matice 1.
 Zatlačte blok světel směrem ven
a vyndejte jej.
 Stiskněte dva jazýčky 2pro uvol-
nění držáku žárovek.
 Vyměňte vadnou žárovku.
 Při zpětné montáži dbejte na
dobré nasazení těsnění blokusvětel.
Žárovky žluté jantarové
barvy (všechna směrová
světla) musí být nahrazeny
žárovkami se stejnými cha-
rakteristikami a barvou.



 !"
01
Osvětlení státní poznávací
značky (W 5 W) Zasuňte tenký šroubovák do jed-
noho z vnějších otvorů průhled-
ného krytu.
 Zatlačením směrem ven krytuvolněte.
 Sundejte průhledný kryt.
 Vyměňte vadnou žárovku.

zatlačte na jazýčky a vyndejte
 ž
ž


 vyměňte vadnou žárovku.
Poznámka: je-li třeba, použijte pro
vyšroubování matic klíč na
demontáž kola.
Při zpětné montáži dbejte na správné
umístění držáku žárovek a světla. Třetí brzdové světlo (kombi)
(4 žárovky W 5 W)
Opatrně demontujte horní
obložení zadních výklopných
dveří, přitom jej z obou stran
uvolněte z uchycení a vysuňte jej
kolmo ke směru jeho zasunutí.
 Zasuňte šroubovák do dvou
vnějších otvorů 2pro stlačení
dvou jazýčků .
 Zatlačte světlo směrem ven,
přitom držte jazýčky stlačené.
 Překlopte a vytáhněte světlo
směrem ven.
 Vyměňte vadnou žárovku.
 Při zpětné montáži dbejte na
správné zasunutí jazýčků světla a
rovněž na správné umístění horní-
ho obložení zadních výklopnýchdveří.
$ %
&'()*

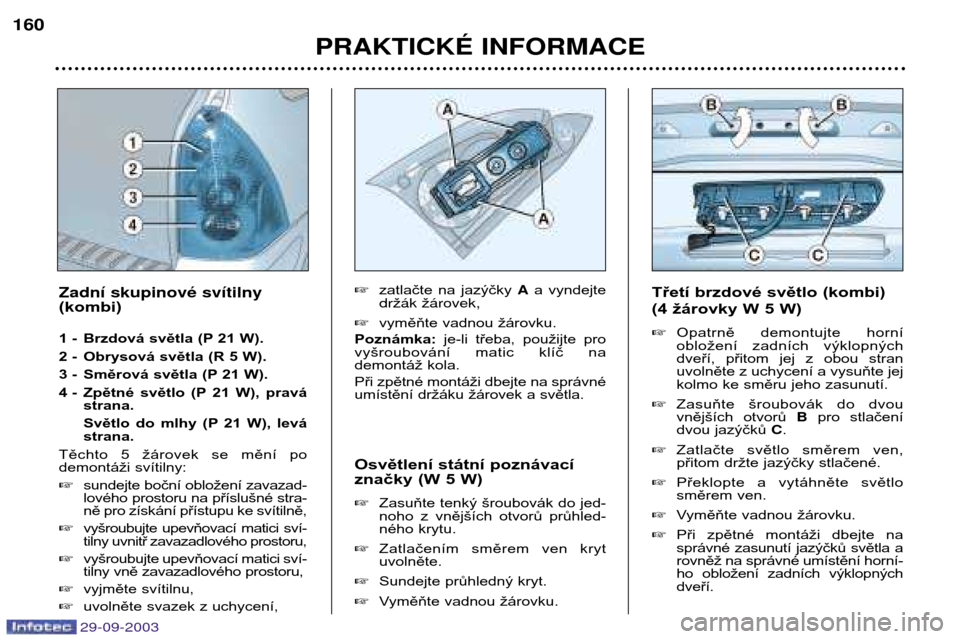

&+),- (kombi)
1 - Brzdová světla (P 21 W).
2 - Obrysová světla (R 5 W).
3 - Směrová světla (P 21 W).
4 - Zpětné světlo (P 21 W), pravá
strana.
Světlo do mlhy (P 21 W), levá strana.
Těchto 5 žárovek se mění po
demontáži svítilny:  sundejte boční obložení zavazad-
lového prostoru na příslušné stra-
ně pro získání přístupu ke svítilně,
 vyšroubujte upevňovací matici sví-
tilny uvnitř zavazadlového prostoru,
 vyšroubujte upevňovací matici sví-
tilny vně zavazadlového prostoru,
 vyjměte svítilnu,
 uvolněte svazek z uchycení,



 !"
01
Osvětlení státní poznávací
značky (W 5 W) Zasuňte tenký šroubovák do jed-
noho z vnějších otvorů průhled-
ného krytu.
 Zatlačením směrem ven krytuvolněte.
 Sundejte průhledný kryt.
 Vyměňte vadnou žárovku.

zatlačte na jazýčky a vyndejte
 ž
ž


 vyměňte vadnou žárovku.
Poznámka: je-li třeba, použijte pro
vyšroubování matic klíč na
demontáž kola.
Při zpětné montáži dbejte na správné
umístění držáku žárovek a světla. Třetí brzdové světlo (kombi)
(4 žárovky W 5 W)
Opatrně demontujte horní
obložení zadních výklopných
dveří, přitom jej z obou stran
uvolněte z uchycení a vysuňte jej
kolmo ke směru jeho zasunutí.
 Zasuňte šroubovák do dvou
vnějších otvorů 2pro stlačení
dvou jazýčků .
 Zatlačte světlo směrem ven,
přitom držte jazýčky stlačené.
 Překlopte a vytáhněte světlo
směrem ven.
 Vyměňte vadnou žárovku.
 Při zpětné montáži dbejte na
správné zasunutí jazýčků světla a
rovněž na správné umístění horní-
ho obložení zadních výklopnýchdveří.
$ %
&'()*
&+),- (kombi)
1 - Brzdová světla (P 21 W).
2 - Obrysová světla (R 5 W).
3 - Směrová světla (P 21 W).
4 - Zpětné světlo (P 21 W), pravá
strana.
Světlo do mlhy (P 21 W), levá strana.
Těchto 5 žárovek se mění po
demontáži svítilny:  sundejte boční obložení zavazad-
lového prostoru na příslušné stra-
ně pro získání přístupu ke svítilně,
 vyšroubujte upevňovací matici sví-
tilny uvnitř zavazadlového prostoru,
 vyšroubujte upevňovací matici sví-
tilny vně zavazadlového prostoru,
 vyjměte svítilnu,
 uvolněte svazek z uchycení,

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na stra-
ně řidiče) a v motorovém prostoru.






jsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
3-'+

 &
()&+-
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na
pojistkové skřínce.
ž




Vadnou pojistku nahraďte vždy
pojistkou o stejné proudové hod-notě. )&+-

( ,'4
%&5
! cí povolte šroub o čtvrt otáčky
a přitažením ovladače odklopte
víko pro zpřístupnění pojistek.

 !" 0
Pojistka č.
Proud Funkce
 1
 Zadní světlo do mlhy.

 Zadní stěrač.

 Ovládání předních oken - Otvírací střecha.

 Levé brzdové světlo vozidla i přívěsu.
6 30 AZadní stropní světlo, přední stropní světlo, bodová
světla na čtení - Zásuvka 12 V vpředu - Osvětlení
odkládací skřínky.
"
#


Š




)&+-

+7*
(7&+7'
Pojistková skřínka
Pro získání přístupu k pojistkám
umístěným v motorovém prostoru
vedle baterie:





Po zásahu velmi pečlivě zavřete
víko a nasaďte zpět ozdobný kryt.

 !" 0
Pojistka č. Proud Funkce
8 50 AElektrický ventilátor chlazení motoru.
8 1
 Motorek čerpadla ESP/ABS.
8 1
 $

(
%&


$)*+,)
8 70 ANapájení inteligentní rozvodné jednotky.
8 61



(



&



08
1
 Vyhřívání sedadel.
68 1
 Spínací skřínka, výkonový obvod.
#8 61
 Skupina elektrického čerpadla posilovače řízení.
Elektrický obvod vozu je
proveden tak, aby fungoval
se sériovým nebo dodateč-ně montovaným elektrickýmpříslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla se poraďte s pra-
covníky servisu PEUGEOT.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT a nebylo
namontováno dle jejích předpisů,
zvláště pak přístrojů se spotřebou
vyšší než 10 miliampér.
* Maxi pojistky jsou dodatečnou ochranou elektrických systémů.
Každý zásah na maxi pojistkách a
samostatných pojistkách musí být
proveden v servisu PEUGEOT.
Proud unkce
38
1
 -ednorychlostní ventilátor chlazení
3
8 1
 "vourychlostní ventilátor chlazení.Samostatná
pojistka č.


Pojistka č. ProudFunkce
 1
 Spínač zpětných světel automatické převodovky - Ovládání relé blokování startování
automatické převodovky - Spínač zpětných světel mechanické převodovky -
Snímač rychlosti vozidla - Sonda přítomnosti vody ve filtru nafty.

 Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo.
 1
 Počítač posilovače řízení - Počítač ABS nebo ESP.
 1
 očítač vstřikování - Ovládání relé el. ventilátoru chlazení motoru - Ovládání relé
přídavného topení - Počítač automatické převodovky - Sekvenční ovládání automatické
převodovky - Relé shiftlock (blokování páky) automatické převodovky.

 Počítač filtru pevných částic.
0
 Světlomety do mlhy vpředu.
6
1
 Čerpadlo ostřikovače světlometů.
#
1
 Ovládání relé el. ventilátoru chlazení motoru - Napájení počítače motoru -
Vstřikovací čerpadlo (diesel).
.
 Levé potkávací světlo.
1
 Pravé potkávací světlo.
 1
 Pravé dálkové svě


1
 Levé dálkové světlo.

 Zvukové výstražné zařízení (klakson).
 1
 Čerpadla ostřikovačů čelního a zadního skla.
 1
 Lambda sondy - Elektromagnetický ventil recirkulace výfukových plynů - Zapalovací cívka -
Regulátor vysokého tlaku nafty - Napájení vstřikovačů benzinu - Jednotka žhavení -
Průtokoměr vzduchu (diesel) - Počítač motoru (diesel) - Vstřikovací čerpadlo (diesel) -
Ohřívač nafty.
0 30 AVzduchové čerpadlo benzinového motoru s automatickou převodovkou.
6 1
 Malá/velká rychlost předních stěračů.
