2002 YAMAHA YZ426F ESP

INSP
ADJCONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte
Achsmutter 1 und Sicherungsmuttern 2
lockern.
Einstellschrauben 3 verdrehen, bis der
vorgeschriebene Kettendurchhang
erreicht ist.
Zum Straffen der Kette die Einstellschraube
3 gegen den Uhrzeigersinn drehen.
Zu Lockern der Kette die Einstellschraube
3 im Uhrzeigersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen a auf beiden
Kettenspannern dienen zum korrekten
Ausrichten des Hinterrads.
HINWEIS:
Die Kette muß von hinten blickend mit dem
Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette verur-
sacht erhöhten Verschleiß von Motor,
Lagern und anderen wichtigen Bauteilen.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befindet.
Achsmutter festziehen. Dabei die Antriebs-
kette nach unten drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
Sicherungsmuttern festziehen.
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein- und aus-
federn lassen.
Schwergängigkeit, Undichtigkeit →
Instand setzen oder erneuern. 3. Régler:
Flèche de chaîne de transmission
Etapes de réglage de flèche de chaîne de
transmission:
Desserrer l’écrou d’axe 1 et les contre-écrous
2.
Régler la flèche de chaîne en tournant les dis-
positifs de réglage 3.
Pour tendre →Tourner le dispositif de
réglage 3 à gauche.
Pour détendre →Tourner le dispositif de
réglage 3 à droite et pous-
ser le roue vers l’avant.
Tourner chaque écrou exactement du même
nombre de tours pour conserver l’alignement
correct de la roue. (Les repères a prévus de
chaque côté sur les tendeurs de chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne soit ali-
gnée avec la couronne, vue par l’arrière.
ATTENTION:
Une chaîne trop tendue impose des efforts
excessifs au moteur et aux organes de trans-
mission; maintenir la tension de la chaîne
dans les limites spécifiées.
Serrer l’écrou de l’axe tout en enfonçant la
chaîne secondaire.
T R..
Ecrou d’axe:
125 Nm (12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
CONTROLE DE LA FOURCHE AVANT
1. Vérifier:
Action régulière de la fourche avant
Actionner le frein avant et donner un coup à
la fourche avant.
Action irrégulière/fuites d’huile → Réparer
ou changer.
3 - 33

INSP
ADJPARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode 1
Verschleiß/Beschädigung → Erneuern.
Isolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung → Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
Elektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig → Einstellen.
Elektrodenabstand
0,7–0,8 mm
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
Die Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg)
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Changer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre correspond
à l’état normal des électrodes.
Teinte franchement différente → Contrôler
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de nombreuses
heures à régimes lents, l’isolant de bougie d’allu-
mage se couvre de suie, même si le moteur et le
carburateur sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble ou un calibre
d’épaisseur.
Hors spécification → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm (0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie avec un
appareil de nettoyage de bougie.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer son plan de
joint et son filetage.
Serrer la bougie à la main a avant de la serrer au
couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 45

4 - 37
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
Ventilfeder
1. Messen:
Ventilfederlänge (entspannt) a
Unvorschriftsmäßig → Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig → Erneuern.
bEinbaulänge
Ungespannte Länge (Ventilfeder)
Einlaß
41,36 mm
39,3 mm
Auslaß
43,60 mm
41,4 mm
Federdruck (gespannt)
Einlaß
11,5–13,2 kg bei 32,87 mm
Auslaß
11,9–13,7 kg bei 35,38 mm
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten → Erneuern.
Rechtwinkligkeitsgrenzwert
Einlaß
2,5˚/1,8 mm
Auslaß
2,5˚/1,9 mm
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung → Tassenstö-
ßel und Zylinderkopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de soupape a
Hors spécifications → Remplacer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Remplacer.
bLongueur monté
Longueur libre (ressort de soupape):
Admission:
41,36 mm (1,63 in)
: 39,3 mm (1,55 in)
Echappement:
43,60 mm (1,72 in)
: 41,4 mm (1,63 in)
Force du ressort comprimé:
Admission:
11,5 à 13,2 kg à 32,87 mm
(25,35 à 29,10 lb à 1,29 in)
Echappement:
11,9 à 13,7 kg à 35,38 mm
(26,23 à 30,20 lb à 1,39 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Remplacer.
Limite d’inclinaison de ressort:
Admission:
2,5˚/1,8 mm (0,071 in)
Echappement:
2,5˚/1,9 mm (0,075 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements → Remplacer
les deux poussoirs et la culasse.

4 - 48
ENG

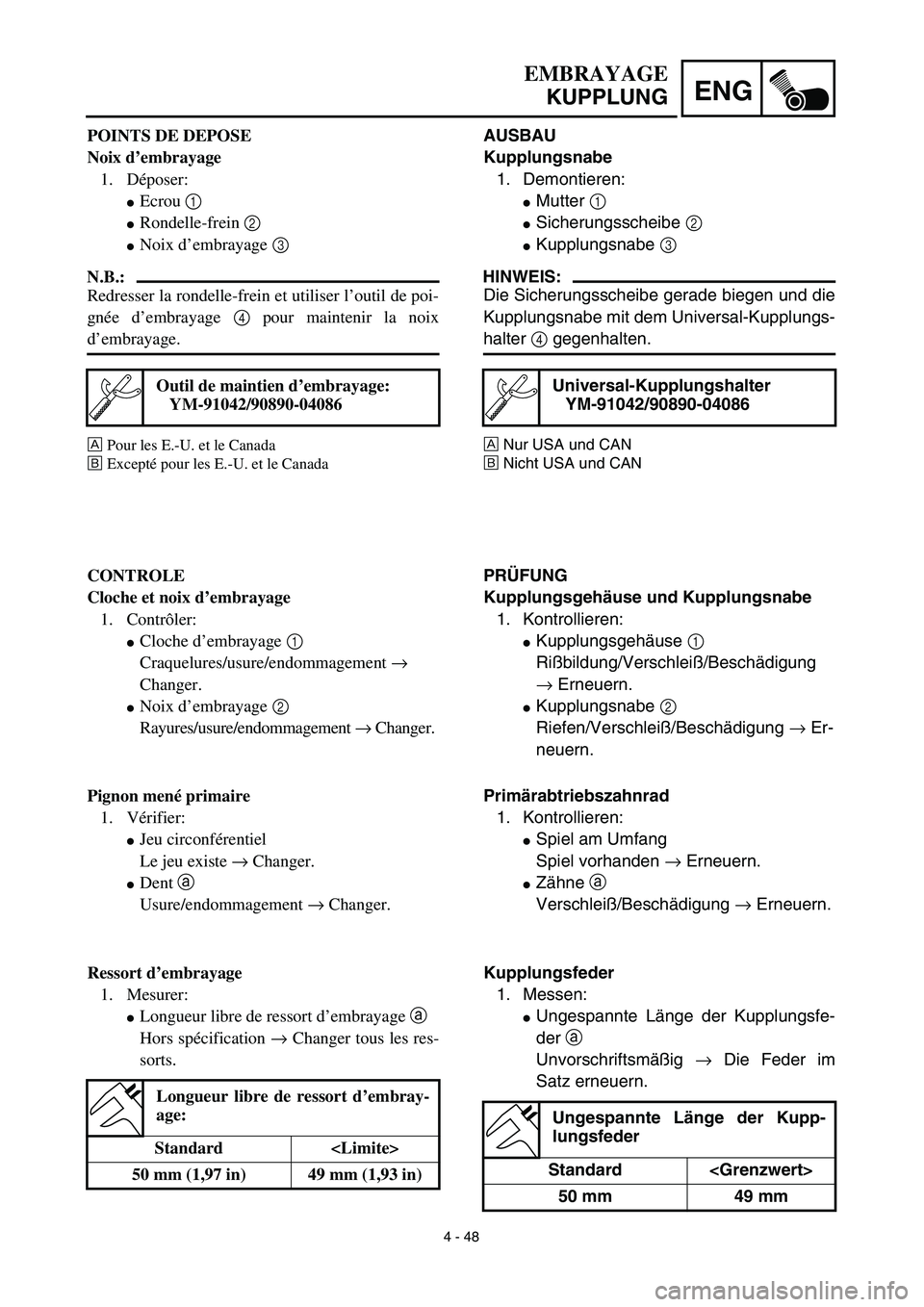

EMBRAYAGE
KUPPLUNG
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade biegen und die
Kupplungsnabe mit dem Universal-Kupplungs-
halter 4 gegenhalten.
ÅNur USA und CAN
ıNicht USA und CAN
Universal-Kupplungshalter
YM-91042/90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupplungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/Beschädigung
→ Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschädigung → Er-
neuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneuern.
Zähne a
Verschleiß/Beschädigung → Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der Kupplungsfe-
der a
Unvorschriftsmäßig → Die Feder im
Satz erneuern.
Ungespannte Länge der Kupp-
lungsfeder
Standard
50 mm 49 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser l’outil de poi-
gnée d’embrayage 4 pour maintenir la noix
d’embrayage.
ÅPour les E.-U. et le Canada
ıExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommagement →
Changer.
Noix d’embrayage 2
Rayures/usure/endommagement → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement → Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort d’embrayage a
Hors spécification → Changer tous les res-
sorts.
Longueur libre de ressort d’embray-
age:
Standard
50 mm (1,97 in) 49 mm (1,93 in)

4 - 72
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
4. Montieren:
Schraube (Schaltklinke) 1
T R..10 Nm (1,0 m · kg)
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auftragen.
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Molybdändisulfidfett innen auf das Kickstar-
terzahnrad auftragen.
Die Körnerschlagmarkierung a auf dem
Klinkenzahnrad auf die Körnerschlagmarkie-
rung b der Kickstarterwelle ausrichten.
New
New
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der Torsions-
feder in die Bohrung b der Kickstarterwelle
eingreift. 4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Arbre de sélecteur
1. Monter:
Roulement 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le roulement et l’arbre de
sélecteur.
Ensemble axe de démarreur au pied
1. Monter:
Pignon de démarreur au pied 1
Rondelle bombée 2
Circlip 3
Roue à cliquent 4
Ressort 5
Rondelle bombée 6
Circlip 7
Sur l’axe de démarreur au pied 8.
N.B.:
Enduire la circonférence intérieure du pignon de
démarreur au pied d’huile au bisulfure de molyb-
dène.
Aligner le repère poinçonné a du rochet et le
repère poinçonné b de l’axe de démarreur au
pied.
New
New
2. Monter:
Ressort de torsion 1
Sur l’axe de démarreur au pied 2.
N.B.:
S’assurer que la butée a du ressort de torsion cor-
respond au trou b sur l’axe de démarreur au pied.

5 - 26
CHASFRONT BRAKE AND REAR BRAKE
2. Air bleed:
Brake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
Diaphragm
Master cylinder cap 1
Screw (master cylinder cap) 2
[Rear]
Diaphragm
Reservoir tank cap 1
Screw (reservoir tank cap) 2
Master cylinder guard
ACHTUNG:CAUTION:
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
ÅFront
ıRear
5. Install: (rear brake only)
Protector 1
Bolt (protector) 2
Å
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ı
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 31
CHAS

Luftventil
1. Kontrollieren:

Luftventil
1

Verschleiß/Beschädigung
→
Erneuern.

O-Ring
2

Beschädigung
→
Erneuern.
Gabelfeder
1. Messen:

Ungespannte Länge der Gabelfeder
a

Unvorschriftsmäßig
→
Erneuern.
Ungespannte Länge der Gabel-
feder
Standard
460 mm 455 mm
Gleitrohr
1. Kontrollieren:


Gleitrohr
a

Riefen
→
Instand setzen oder erneu-
ern.
Naßschleifpapier der Körnung 1.000
verwenden.
Dämpferrohrbuchse beschädigt
→
Er-
neuern.

Standrohrverbiegung
Unvorschriftsmäßig
→
Erneuern.
Eine Meßuhr
1
verwenden.
HINWEIS:

Die Verbiegung entspricht der Hälfte der
Meßuhr-Anzeige.
WARNUNG

Niemals versuchen, ein verzogenes Stand-
rohr zu richten, weil dadurch seine Stabili-
tät verloren geht.
Standrohr
1. Kontrollieren:

Standrohr
1

Riefen/Verschleiß/Beschädigung
→
Er-
neuern.
Max. Standrohrverbiegung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
Soupape de base
1. Contrôler:

Ensemble clapet
1

Usure/endommagement
→
Changer.

Joint torique
2

Endommagement
→
Changer.
Ressort de fourche
1. Mesurer:

Longueur libre de ressort de fourche
a

Hors spécification
→
Changer.
Longueur libre de ressort de fourche:
Standard
460 mm (18,1 in) 455 mm (17,9 in)
Tube interne
1. Contrôler:


Tube interne
a

Rayures
→
Réparer ou remplacer.
Utiliser du papier de verre humide n˚ 1.000.
Butée hydraulique endommagée
→
Changer.

Déformations de tube interne
Hors spécification
→
Changer.
Utiliser le comparateur
1
.
N.B.:

La valeur de courbure est indiquée par la moitié de
la valeur du comparateur à cadran.
AVERTISSEMENT

Ne pas tenter de redresser un tube interne
tordu, car cela risquerait de l’affaiblir dange-
reusement.
Tube externe
1. Contrôler:

Tube externe
1

Rayures/usure/endommagement
→
Chan-
ger.
Limite de déformation de tube interne:
0,2 mm (0,008 in)

5 - 44
CHAS
GUIDON
LENKER
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halterung 2
Schraube (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
Die Halterung mit nach oben gerichteter
Pfeilmarkierung a einbauen.
Zuerst die oberen, dann die unteren Halte-
rungsschrauben festziehen.
9. Montieren:
Motorstoppschalter “ENGINE STOP” 1
Kupplungshebel-Halterung 2
Schraube (Halterung) 3
Dekompressionshebel-Halterung 4
Schraube (Dekompressionshebel-Hal-
terung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshebel-Halte-
rung, Dekompressionshebel-Halterung und
Kabelbinder gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
10. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und des Dekompressionsseilzugs auftra-
gen.
T R..9 Nm (0,9 m · kg)
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
Dekompressionszugspiel am
Hebeldrehpunkt
Siehe unter “EINSTELLUNG DES
DEKOMPRESSIONSHEBELS” im
KAPITEL 3. 8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maître-cylindre 2
Boulon (demi-palier de fixation) 3
N.B.:
Reposer la support pour que la flèche a soit diri-
gée vers le haut.
Serrer d’abord le boulon sur le côté supérieur du
demi-palier de fixation de maître-cylindre, puis
serrer le boulon sur le côté inférieur.
9. Monter:
Bouton d’arrêt du moteur “ENGINE
STOP” 1
Support de levier d’embrayage 2
Boulon (support de levier d’embrayage) 3
Support du levier de décompresseur 4
Boulon (support du levier de décompres-
seur) 5

Bride 6
N.B.:
Le bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage, le support du
levier de décompression et l’attache en plastique
doivent être installés en respectant les dimensions
indiquées.
Faire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
10. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de décompression.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
Jeu au levier de décompression
Se reporter à la section “REGLAGE DU
LEVIER DE DECOMPRESSION” du
CHAPITRE 3.
