Page 17 of 100
3-3
GAU00102
DrehzahlmesserDrehzahlmesserDer Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im
optimalen Leistungsbereich zu halten.
GC000003
dDNicht in den roten Bereich drehen!
Roter Bereich: ab 7.000 U/min
GAU03888
Abblendschalter „%/&“AbblendschalterZum Einschalten des Fernlichts auf „&“,
zum Einschalten des Abblendlichts auf
„%“ stellen.
GAU03889
Blinkerschalter „4/6“BlinkerschalterVor dem Rechtsabbiegen den Schalter
nach „6“ drücken; vor dem Linksabbie-
gen den Schalter nach „4“ drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter „
*
“
HupenschalterDieser Schalter löst die Hupe aus.
Armaturen, Bedienungselemente und deren Funktion
3
1
5&
N
a
1. Drehzahlmesser
a. Rotor Bereich
GAU00118
LenkerarmaturenLenkerarmaturen
GAU03898
Lichtschalter „9/
'
/:“
LichtschalterIn der Position „:“ sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
„'
“ sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. Den Schalter auf
„
9“ stellen, um sämtliche Lichter auszu-
schalten.
GAU00119
Lichthupenschalter „&“LichthupenschalterUm die Lichthupe zu betätigen, den
Lichthupenschalter drücken.
4 5 123*
1. Lichtschalter „9/
'
/:“
2. Lichthupenschalter „&“
3. Abblendschalter „%/&“
4. Blinkerschalter „4/6“
5. Hupenschalter „*“
4PT-G7 (German) 7/13/01 4:20 PM Page 16
Page 18 of 100
3-4
Armaturen, Bedienungselemente und deren Funktion
3
GAU03890
Motorstoppschalter „$/#“MotorstoppschalterDer Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klemen-
dem Gaszug oder Umfallen des Motor-
rads). Der Motor kann nur in Schalter-
stellung „#“ laufen. Den Schalter nur in
Notsituationen auf „$“ stellen.
GAU00143
Starterschalter „,“StarterschalterZum Anlassen des Motors diesen Schal-
ter betätigen.
GC000005
dDVor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe
dazu Seite 5-1.
1
2
,
1. Motorstoppschalter „$/#“
2. Starterschalter „,“
GAU00152
KupplungshebelKupplungshebelDer Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-12.
1
1. Kupplungshebel
4PT-G7 (German) 7/13/01 4:20 PM Page 17
Page 19 of 100
3-5
GAU00157
FußschalthebelFußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.Armaturen, Bedienungselemente und deren Funktion
3
1
1. Fußschalthebel
GAU00158
HandbremshebelHandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
1
1. Handbremshebel
GAU00162
FußbremshebelFußbremshebelDer Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1
1. Fußbremshebel
4PT-G7 (German) 7/13/01 4:20 PM Page 18
Page 20 of 100
3-6
Armaturen, Bedienungselemente und deren Funktion
3
GAU00177
TankverschlußKraftstofftank-VerschlußTankverschluß öffnen
1. Den Schlüssel in das Schloß stek-
ken und 1/4 Drehung im Gegenuhr-
zeigersinn drehen.
2. Den Tankverschluß 1/3 Drehung im
Gegenuhrzeigersinn aufdrehen und
dann abnehmen.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen und dann
1/3 Drehung im Uhrzeigersinn
zudrehen.
2. Den Schlüssel 1/4 Drehung im
Uhrzeigersinn drehen und dann
abziehen.
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich
nur in der Verriegelungsstellung abzie-
hen.
GW000023
WVor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen
ist.
b
a
a. Aufschließen.
b.Öffnen.
GAU03753
KraftstoffKraftstoffVor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
W8Den Tank niemals überfüllen,
anderenfalls kann durch Wärme-
ausdehnung Kraftstoff am Tank-
verschluß austreten.
8Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.
2
1
1. Einfüllstutzen
2. Kraftstoffstand
4PT-G7 (German) 7/13/01 4:20 PM Page 19
Page 21 of 100
3-7
GAU00185
dDKraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, sauberen
weichen Lappen abwischen.
GAU04284
GCA00104
dDAusschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwiegen-
de Schäden an Teilen des Motors
(Ventile, Kolbenringe usw.) und der
Auspuffanlage.
Nur bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ) tanken.
Tritt bei hoher Last (Vollgas) Motorklin-
geln (oder -klopfen) auf, Markenkraftstoff
eines renommierten Anbieters oder
Benzin mit einer höheren Oktanzahl ver-
wenden.
Armaturen, Bedienungselemente und deren Funktion
3
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
15,0 L
Davon Reserve
ca. 2,0 L
4PT-G7 (German) 7/13/01 4:20 PM Page 20
Page 22 of 100
3-8
Armaturen, Bedienungselemente und deren Funktion
3
GAU03050

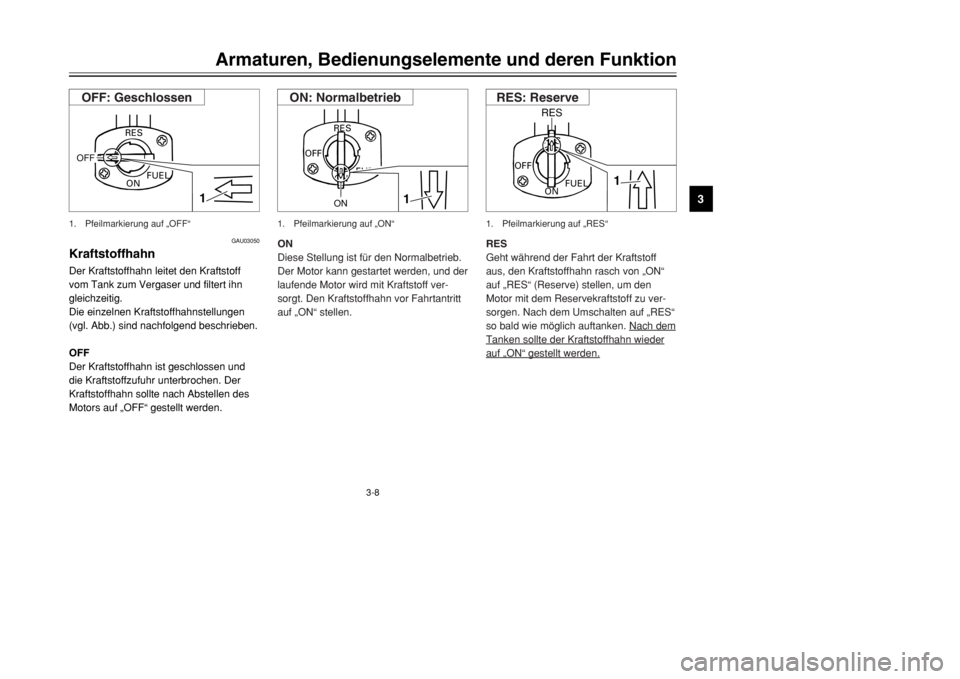

KraftstoffhahnKraftstoffhahnDer Kraftstoffhahn leitet den Kraftstoff
vom Tank zum Vergaser und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und
die Kraftstoffzufuhr unterbrochen. Der
Kraftstoffhahn sollte nach Abstellen des
Motors auf „OFF“ gestellt werden.
RES
ONFUEL
OFF
1
1. Pfeilmarkierung auf „OFF“
RES
Geht während der Fahrt der Kraftstoff
aus, den Kraftstoffhahn rasch von „ON“
auf „RES“ (Reserve) stellen, um den
Motor mit dem Reservekraftstoff zu ver-
sorgen. Nach dem Umschalten auf „RES“
so bald wie möglich auftanken. Nach demTanken sollte der Kraftstoffhahn wiederauf „ON“ gestellt werden.
OFF
ONFUEL RES
1
RES
1. Pfeilmarkierung auf „RES“
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff ver-
sorgt. Den Kraftstoffhahn vor Fahrtantritt
auf „ON“ stellen.
ON
FUEL
RES
OFF
1
ON
1. Pfeilmarkierung auf „ON“
RES: Reserve
ON: Normalbetrieb
OFF: Geschlossen
4PT-G7 (German) 7/13/01 4:20 PM Page 21
Page 23 of 100
3-9
GAU04038
Chokehebel„1“ChokehebelEin kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach aschie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach b
schieben.Armaturen, Bedienungselemente und deren Funktion
3
1
b
a
1. Chokehebel „1“
Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung
gezeigt, in die entsprechenden
Sitzhalterungen stecken.
2. Die Sitzbank in die ursprüngliche
Lage bringen und dann festschrau-
ben.HINWEIS:Sicherstellen, daß die Sitzbank richtig
montiert ist.
1
2
1. Zunge (
×2)
2. Sitzhalterung (×2)
GAU00240
SitzbankSitzbankSitzbank abnehmen
Die Sitzbank losschrauben und dann
abziehen.
1
1. Schraube (×2)
4PT-G7 (German) 7/13/01 4:20 PM Page 22
Page 24 of 100
3-10
Armaturen, Bedienungselemente und deren Funktion
3
GAU00260
HelmhalterHelmhalterZum Öffnen den Schlüssel in das Schloß
stecken und dann, wie in der Abbildung
gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abzie-
hen.
GW000030
WNiemals mit einem am Helmhalter
angehängten Helm fahren, denn der
Helm kann sich an Hindernissen ver-
fangen oder irgendwo anschlagen und
auf diese Weise einen Sturz oder
Unfall verursachen.
1
a
1. Helmhalter
a.Öffnen.
GAU03591
Federbein einstellenFederbein einstellenAm Hinterradfederbein kann die Feder-
vorspannung folgendermaßen eingestellt
werden.
GC000015
dDDen Einstellmechanismus unter kei-
nen Umständen über die Minimal- oder
Maximaleinstellung hinaus verdrehen.1. Die Kontermutter lockern.
a
b
1 2
1. Kontermutter
2. Einstellmutter
2. Zum Erhöhen der Federvorspan-
nung (Federung härter) die Einstell-
mutter nach adrehen. Zum Verrin-
gern der Federvorspannung (Fede-
rung weicher) die Einstellmutter
nach bdrehen.HINWEIS:Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A
bestimmt. Verkürzen des Abstands ver-
ringert die Federvorspannung; Verlängern
des Abstands erhöht die Federvorspan-
nung.
A
4PT-G7 (German) 7/13/01 4:20 PM Page 23
