2002 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Technische Daten
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XJR1300
Abmessungen
Gesamtlänge 2.175 mm (nicht N, S)
2.250 mm (nur N, S)
Gesamtbreite 775 mm
Gesamthöhe 1.115 mm
Sitzhöhe 790 mm
Radstand 1.510 mm
Bodenfreiheit 120 mm
Wendekreis-Halbmesser 2.800 mm
Leergewicht (fahrfertig,
vollgetankt)
247 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 1.251 cm
3
Bohrung × Hub 79,0 × 63,8 mm
Verdichtungsverhältnis 9,7:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 3,0 L
Ölwechsel mit Filter-
wechsel 3,35 L
Gesamtmenge (Motor
trocken) 4,2 L

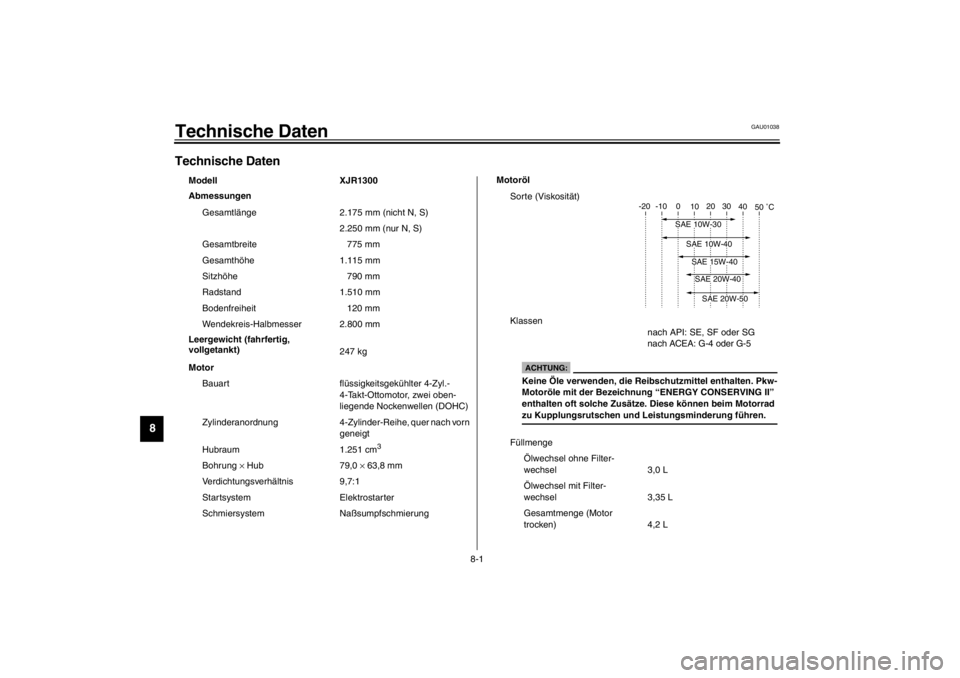

-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

Technische Daten
8-2
8
Luftfilter
Trockenelement
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 21 L
Davon Reserve ca. 4,5 L
Vergaser
Modell MIKUNI
Ty p × Anzahl BSR37 × 4
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,750
Sekundärantrieb Kette
Sekundärübersetzung 2,167
Anzahl Kettenradzähne
(vorn/hinten) 18/39
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,857
2. Gang 2,000
3. Gang 1,571
4. Gang 1,292
5. Gang 1,115
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 25,5°
Nachlauf 100 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Hersteller/Typ
Dunlop / D220F ST M
Michelin / MACADAM90X E
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Hersteller/Typ Dunlop / D220 ST M
Michelin / MACADAM90X E
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 203 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 × MT 3,50
17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 × MT 5,50
17 M/C × MT 5,50Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Federbeine mit gasdruckunter-
stützten Stoßdämpfern und
Spiralfedern
Federweg
Vorn 130 mm
Hinten 110 mm
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Elektro-
magnet
Leistung 13,5 V; 28 A bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
Scheinwerfer Halogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 2
Blinker 12 V, 4 W × 1
Standlicht vorn 12 V, 21 W × 4
Instrumenten-
beleuchtung 12 V; 1,7 W × 4
Leerlauf-Kontrolleuchte 12 V; 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V; 3,4 W × 1
Ölstand-Warnleuchte 12 V; 1,7 W × 1
Blinker-Kontrolleuchte 12 V; 1,7 W × 2
Sicherungen
Hauptsicherung 40 A
Scheinwerfersicherung 15 ASignalanlagensicherung 15 A
Zündungssicherung 15 A
Blinkersicherung 15 A
G_5ea.book Page 4 Tuesday, October 2, 2001 4:04 PM

Technische Daten
8-5
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw.
SI-Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in
Größen des englischen Zoll-Maßsystems die neben-
stehende Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
G_5ea.book Page 5 Tuesday, October 2, 2001 4:04 PM

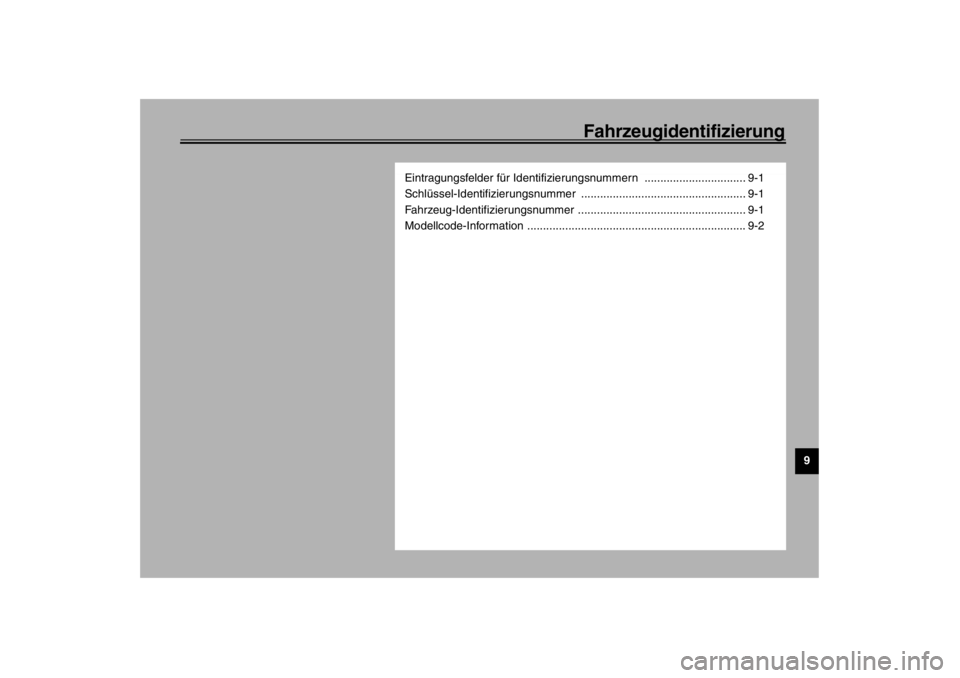

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
