4 - 26
ENGCAMSHAFTS
Timing chain tensioner
1. Check:
While pressing the tensioner rod lightly
with fingers, use a thin screwdriver 1
and wind the tensioner rod up fully
clockwise.
When releasing the screwdriver by
pressing lightly with fingers, make sure
that the tensioner rod will come out
smoothly.
If not, replace the tensioner assembly.
ASSEMBLY AND INSTALLATION
Camshaft
1. Install:
Exhaust camshaft 1
Intake camshaft 2
Installation steps:
Turn the crankshaft counterclockwise with
a wrench.
NOTE:
Squeezing the decompression lever allows
the crankshaft to be turned easily.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
Fit the timing chain 3 onto both camshaft
sprockets and install the camshafts on the
cylinder head.
NOTE:
The camshafts should be installed onto the
cylinder head so that the punch mark c on
the exhaust camshaft and the punch mark
d on the intake camshaft must align with
the cylinder head surface, as shown in the
illustration.

4 - 30
ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator hose 1 Disconnect at cylinder head side.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
Upper engine bracket Refer to “ENGINE REMOVAL” section.
1 Radiator pipe 1
2 Decompression cable guide 1
3 Oil delivery pipe 1
4 Nut 2
5 Bolt [L=135 mm (5.31 in)] 2
6 Bolt [L=145 mm (5.71 in)] 2
7 Cylinder head 1 Disconnect the decompression cable.
8 Timing chain guard (exhaust side) 1
9 Bolt (decompression shaft) 1
10 Decompression shaft 1
1

4 - 30
ENG
CULASSE
ZYLINDERKOPF
TESTATA DEL CILINDRO
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kühlerschlauch 1 An Zylinderkopfseite lösen.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
Oberer Motorbügel Siehe unter “MOTOR DEMONTIEREN”.
1Kühlerleitung 1
2 Dekompressionsseilzugführung 1
3Ölzufuhrleitung 1
4 Mutter 2
5 Schraube (L = 135 mm) 2
6 Schraube (L = 145 mm) 2
7 Zylinderkopf 1 Dekompressionszug lösen.
8 Steuerkettenschiene (Auslaßseite) 1
9 Schraube (Dekompressionswelle) 1
10 Dekompressionswelle 1
1
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE ET DU CYLIN-
DRE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT
ET SILENCIEUX”.
Durit de radiateur 1 Déconnecter du côté de la culasse.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
Support supérieur de moteur Se reporter à la section “DEPOSE DU MOTEUR”.
1 Tuyau de radiateur 1
2 Guide de câble de décompression 1
3 Tuyau d’arrivée d’huile 1
4 Ecrou 2
5 Boulon (L = 135 mm (5,31 in)) 2
6 Boulon (L = 145 mm (5,71 in)) 2
7 Culasse 1 Déconnecter du câble de décompresseur.
8 Guide de chaîne de distribution (côté échappement) 1
9 Boulon (axe de décompression) 1
10 Axe de décompression 1
1
TESTATA DEL CILINDRO
Portata dello smontaggio:1 Rimozione testata del cilindro
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE TESTATA DEL CILINDRO
Preparazione per lo smontaggio Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
Tubo di scarico e silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE”.
Flessibile radiatore 1 Scollegare dal lato testata del cilindro.
Carburatore Fare riferimento al paragrafo “CARBURATORE”.
Albero a camme Fare riferimento al paragrafo “ALBERI A CAMME”.
Staffa motore superiore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
1 Tubazione del radiatore 1
2 Guida cavo decompressione 1
3 Tubazione alimentazione olio 1
4 Dado 2
5 Bullone [L=135 mm (5,31 in)] 2
6 Bullone [L=145 mm (5,71 in)] 2
7 Testata del cilindro 1 Scollegare il cavo di decompressione.
8 Riparo catena di distribuzione (lato scarico) 1
9 Bullone (albero di decompressione) 1
10 Albero di decompressione 1
1

4 - 33
ENG

3. Install:

Washer
1


Cable guide
2


Bolts [L=145 mm (5.71 in)]
3


Bolts [L=135 mm (5.31 in)]
4


Nuts
5

NOTE:


Apply the molybdenum disulfide grease on
the thread and contact surface of the bolts.

Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..38 Nm (3.8 m · kg, 27 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4. Install:

Copper washer
1

Oil delivery pipe
2


Union bolt (M8)
3


Union bolt (M10)
4

T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

5. Install:

Decompression cable guide
1


Bolt (decompression cable guide)
2

T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

6. Install:

Radiator pipe
1


Bolt (radiator pipe)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
CYLINDER HEAD

ENG
4 - 33
3. Montieren:
Unterlegscheibe 1
Seilzugführng 2
Schrauben [L = 145 mm] 3
Schrauben [L = 135 mm] 4
Muttern 5
HINWEIS:
Molybdändisulfidfett auf Gewinde
und Berührungsflächen der
Schrauben auftragen.
Der numerischen Reihenfolge wie
in der Abbildung folgen. Die
Schrauben und Muttern in zwei
Stufen festziehen.
T R..38 Nm (3,8 m · kg)
T R..38 Nm (3,8 m · kg)
T R..10 Nm (1,0 m · kg)
4. Montieren:
Kupfer-Unterlegscheibe 1
Ölzuführleitung 2
Verbindungsschraube (M8)
3
Verbindungsschraube (M10)
4
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
5. Montieren:
Dekompressionsseilzugfüh-
rung 1
Schraube (Dekompressi-
onsseilzugführung) 2
T R..10 Nm (1,0 m · kg)
6. Montieren:
Kühlerleitung 1
Schraube (Kühlerleitung) 2
T R..10 Nm (1,0 m · kg)

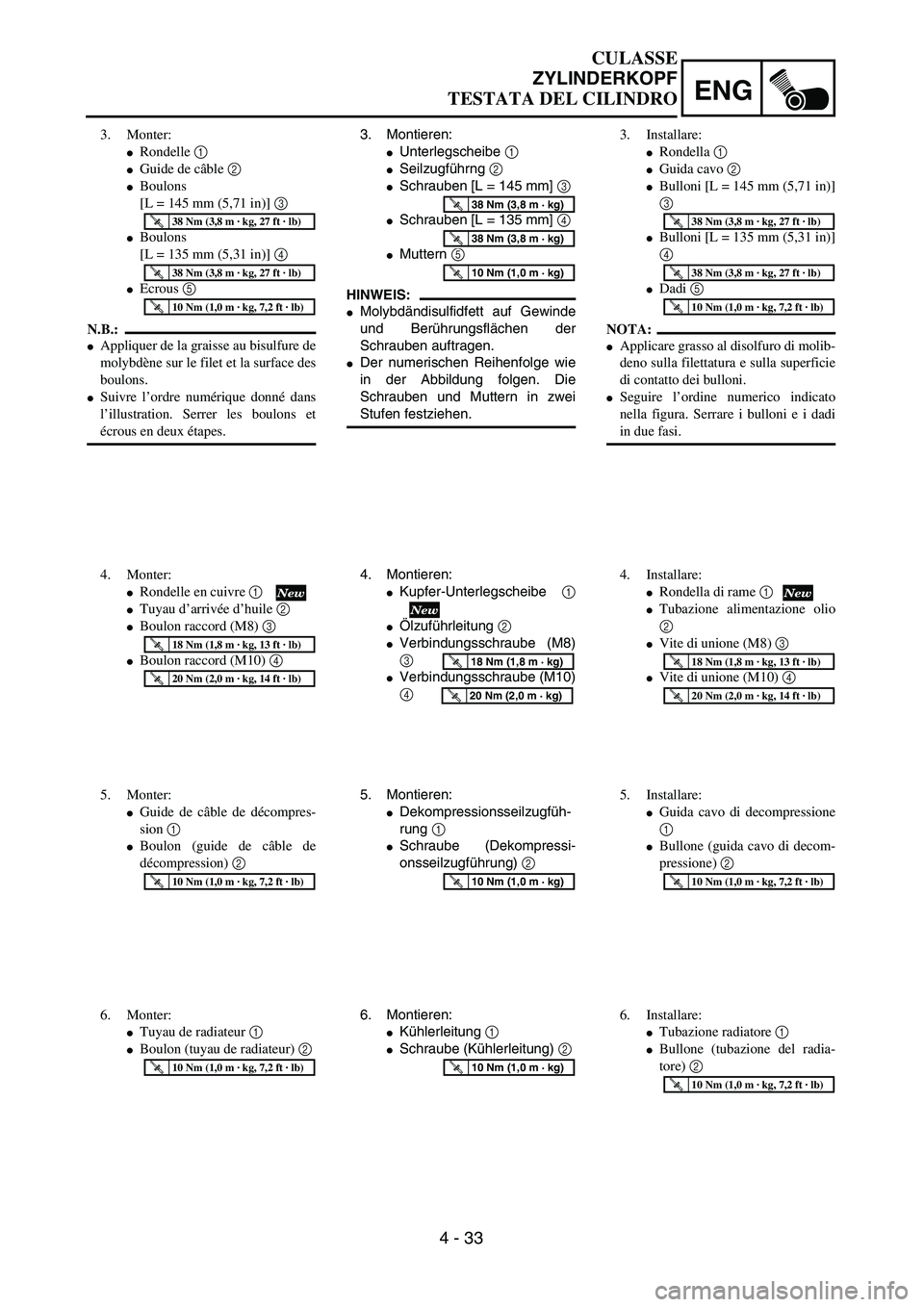

3. Monter:
Rondelle 1
Guide de câble 2
Boulons
[L = 145 mm (5,71 in)] 3
Boulons
[L = 135 mm (5,31 in)] 4
Ecrous 5
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le filet et la surface des
boulons.
Suivre l’ordre numérique donné dans
l’illustration. Serrer les boulons et
écrous en deux étapes.
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Rondelle en cuivre 1
Tuyau d’arrivée d’huile 2
Boulon raccord (M8) 3
Boulon raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Monter:
Guide de câble de décompres-
sion 1
Boulon (guide de câble de
décompression) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
Tuyau de radiateur 1
Boulon (tuyau de radiateur) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Rondella 1
Guida cavo 2
Bulloni [L = 145 mm (5,71 in)]
3
Bulloni [L = 135 mm (5,31 in)]
4
Dadi 5
NOTA:
Applicare grasso al disolfuro di molib-
deno sulla filettatura e sulla superficie
di contatto dei bulloni.
Seguire l’ordine numerico indicato
nella figura. Serrare i bulloni e i dadi
in due fasi.
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..38 Nm (3,8 m · kg, 27 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
Rondella di rame 1
Tubazione alimentazione olio
2
Vite di unione (M8) 3
Vite di unione (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Installare:
Guida cavo di decompressione
1
Bullone (guida cavo di decom-
pressione) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Installare:
Tubazione radiatore 1
Bullone (tubazione del radia-
tore) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CULASSE
ZYLINDERKOPF
TESTATA DEL CILINDRO

4 - 83
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “KICK SHAFT AND SHIFT
SHAFT” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.

4 - 83
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
MOTOR DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Rahmen aufbocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und Kabelführung Motorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “KICKSTARTER UND KICKSTARTER-
WELLE”.
Zylinderkopf-Entlüftungs- und Öltank-
BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MOTEUR
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation à la dépose Maintenir la machine en plaçant un support
approprié sous le cadre.
Selle et réservoir de carburant Se reporter à la section “SELLE”, RESERVOIR DE
CARBURANT ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT
ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompresseur Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ARBRE DE KICK ET ARBRE
DE SELECTEUR”.
Durit de mise à l’air de culasse et durit de mise
à l’air de réservoir d’huileSe reporter à la section “ARBRES A CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT DE
L’HUILE MOTEUR” au chapitre 3.
RIMOZIONE DEL MOTORE
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL MOTORE
Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al telaio.
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci.
Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
Carburatore Fare riferimento al paragrafo “CARBURATORE”.
Tubo di scarico e silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE”.
Cavo della frizione Scollegare dal lato motore.
Cavo decompressione e guida Scollegare dal lato motore.
Radiatore Fare riferimento al paragrafo “RADIATORE”.
Pedale del cambio Fare riferimento al paragrafo “ALBERO PEDIVELLA E
ALBERO DEL CAMBIO”.
Sfiatatoio testata cilindro e sfiatatoio serbatoio
dell’olioFare riferimento al paragrafo “ALBERI A CAMME”.
Scaricare l’olio motore Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.

5 - 41
CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Light switch 1
7 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
8 Throttle cable cap 1
9 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
10 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
11 Right grip 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Grip cap cover 1
14 Collar 1
15 Left grip 1 Refer to “REMOVAL POINTS”.
16 Handlebar upper holder 2
17 Handlebar 1
1
HANDLEBAR
