2002 YAMAHA SUV 1200 stop start

ESD
2
GJU01007
AUSSTATTUNGEN UND
FUNKTIONEN
Positionen der Hauptbestandteile .............. 2-2
Bedienung der Kontrollen und anderer
Funktionen ................................................... 2-8
Rücksitz ..................................................... 2-8
Frontsitz ................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-14
Öl-Tankdeckel .......................................... 2-14
Drehknopf des Kraftstoffhahns ................ 2-16
Motorstoppschalter .................................. 2-18
Motor-Absperrschalter ............................. 2-18
Chokeknopf .............................................. 2-18
Gashebel .................................................. 2-20
Startschalter ............................................. 2-20
Kühlwasser-Kontrollstrahlauslaß ............. 2-22
Steuersystem ........................................... 2-22
Kipphebel ................................................. 2-24
Schalthebel .............................................. 2-26
Schnellschalt-Trimmsystem (QSTS)
Wahlschalter ............................................ 2-28
Handgriff .................................................. 2-32
Seitliche Griffe .......................................... 2-32
Überhitzungswarnsystem des Motors ...... 2-34
Multifunktionsmesser ............................... 2-36
PADLOC (Programmierbare digitale
Zündsperre) ............................................. 2-38
Drehzahlmesser ....................................... 2-42
Geschwindigkeitsmesser ......................... 2-44
Kraftstoffmesser ....................................... 2-44
Motorölmesser ......................................... 2-46
Uhr ........................................................... 2-46
Stundenzähler .......................................... 2-48
Streckenzeitmesser ................................. 2-48
Streckenmesser ....................................... 2-50
Kraftstoff-Warnanzeiger ........................... 2-50
Öl-Warnanzeiger ...................................... 2-52
Überhitzungswarnanzeiger des Motors ... 2-52
Batterie-Warnanzeiger ............................. 2-54
Ablagefächer ............................................ 2-56
SJU01007
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y otras
funciones
..................................................... 2-8
Asiento trasero ......................................... 2-8
Asiento delantero ................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-14
Tapón de llenado del depósito de aceite ... 2-14
Llave de paso de combustible ................ 2-16
Interruptor de paro del motor ................. 2-18
Interruptor de paro de emergencia
del motor ................................................ 2-18
Perilla del estárter .................................. 2-18
Manilla del acelerador ............................ 2-20
Interruptor de arranque .......................... 2-20
Surtidor testigo del agua de
refrigeración ........................................... 2-22
Sistema de gobierno ............................... 2-22
Palanca de inclinación ............................ 2-24
Palanca del inversor ............................... 2-26
Selector del sistema de trimado rápido
(QSTS) ................................................... 2-28
Asidero ................................................... 2-32
Asideros laterales ................................... 2-32
Sistema de alarma de recalentamiento
del motor ................................................ 2-34
Visor multifunción ................................. 2-36
PADLOC (Bloqueo digital programable
del encendido) ........................................ 2-38
Tacómetro .............................................. 2-42
Velocímetro ............................................ 2-44
Indicador de combustible ....................... 2-44
Indicador de aceite del motor ................. 2-46
Reloj ....................................................... 2-46
Cuenta horas ........................................... 2-48
Cronómetro ............................................ 2-48
Cuentakilómetros parcial ....................... 2-50
Alarma de combustible .......................... 2-50
Alarma de aceite .................................... 2-52
Alarma de recalentamiento del motor .... 2-52
Indicador de aviso de la batería ............. 2-54
Pañoles ................................................... 2-56
UGU5A0.book Page 2 Monday, July 9, 2001 12:03 PM

2-4
ESD
1Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so daß der Motor stoppt,
wenn der Fahrer vom Wasserfahrzeug fällt.
2Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
3Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
4Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
5Schnellschalt-Trimmsystem (QSTS) Wahlschalter
Verwenden, um den Trimmwinkel des
Wasserfahrzeugs zu bestimmen.
6Startschalter
Drücken, um den Motor zu starten.
7Einstellbare Rückspiegel
8Multifunktionsmesser
Verwenden, um die Funktion des Wasserfahrzeugs
zu kontrollieren.
9Schalthebel
Verwenden, um das Wasserfahrzeug in die Vorwärts-
oder Rückwärtsfahrt zu stellen.
0Gashebel
Zum Beschleunigen und Verlangsamen verwenden.
AKlampe
Verwenden, um ein Zugseil, zum Ziehen eines
Wasserskifahrers anzubringen.
BÖsen
Verwenden, um ein Seil für Transpor te oder zur
Ve r täuung anzubringen.
CDeckentwässerungs-Auslaßöffnungen
Läßt Wasser aus dem Fußraum ab.
DHeck-Ablaßstopfen
Verwenden, um Wasser aus der Bilge abzulassen,
wenn das Wasserfahrzeug an Land ist.
EStrahlschubdüse
Ve rändert die Richtung des Strahlschubs,
entsprechend der Lenkergriffstellung.
FRückwärtsschleuse
Kontrolliert die Richtung des Strahlschubs in der
Rückwärtsfahrt.
GGleitplatte1Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
2Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
3Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
4Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
5Selector del sistema de trimado rápido (QSTS)
Sirve para seleccionar el ángulo de trimado de la
moto de agua.
6Interruptor de arranque
Se pulsa para arrancar el motor.
7Retrovisores regulables
8Visor multifunción
Sirve para comprobar el funcionamiento de la moto
de agua.
9Palanca del inversor
Sirve para dar marcha avante o atrás.
0Manilla del acelerador
Sirve para acelerar y desacelerar.
ACornamusa
Sirve para afirmar un cabo de remolque para re-
molcar un esquiador.
BPasacabos
Sirven para afirmar cabos de transporte o amarras.
CImbornales de cubierta
Va cían el agua de la zona del reposapiés.
DTapones de achique de popa
Sirven para achicar el agua de la sentina cuando la
moto de agua se encuentra en tierra.
ETobera de propulsión
Cambia la dirección del chorro propulsor según la
posición del manillar.
FCompuerta de inversión
Controla la dirección del chorro propulsor en mar-
cha atrás.
GTapa del grupo propulsor
UGU5A0.book Page 4 Monday, July 9, 2001 12:03 PM

2-18
ESD
GJU01015
Motorstoppschalter
Diesen Schalter drücken 1
(roter Knopf), um
den Motor normal anzuhalten.
GJU01016
Motor-Absperrschalter
Die Sperrgabel 1
, am Ende der Motorstopplei-
ne 2
, in den Motor-Absperrschalter 3
(schwar-
zer Knopf) einfügen. Der Motor wird automatisch
abschalten, wenn die Sperrgabel vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@
Immer VOR dem Starten des Motors, die
Motorstoppleine an Ihrem Handgelenk befe-
stigen und die Sperrgabel in den Motor-Ab-
sperrschalter einfügen.

Um ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, die
Sperrgabel immer vom Absperrschalter ab-
ziehen, wenn der Motor stillsteht.
@
GJU01215
Chokeknopf
Um einen kalten Motor zu starten, wird eine
fette Luft-Kraftstoffmischung benötigt, die durch
den Choke zugeführt wird.
Den Knopf 1
herausziehen, um den Choke zu
öffnen.
Den Knopf hineindrücken, um den Choke zu
schließen.
SJU01015
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
SJU01016
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@
Afirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.

Para prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
SJU01215
Perilla del estárter
Para arrancar el motor en frío se necesita una
mezcla más rica de aire y combustible que sumi-
nistra el estárter.
Tire de la perilla 1
hacia fuera para activar el
estárter.
Empuje la perilla hacia adentro para desacti-
var el estárter.
UGU5A0.book Page 18 Monday, July 9, 2001 12:03 PM

2-36
ESD
GJU01221
Multifunktionsmesser
Dieses Meßgerät umfaßt die folgenden Funk-
tionen, um den Betrieb des Wasserfahrzeugs ein-
facher und komfortabler zu gestalten.
1
“MODE” Ta s t e
2
“SET” Ta s t e
3
“CODE” Einstelltasten
4
Drehzahlmesser
5
Geschwindigkeitsmesser
6
Kraftstoffmesser
7
Motorölmesser
8
Anzeigenfeld für Uhr, Stundenzähler,
Streckenmesser und Streckenzeitmesser
9
Warnleuchte
0
Anzeigefeld für PADLOC und die verschiedenen
Warnanzeigen
A
Batterie-Warnanzeiger
B
Überhitzungswarnanzeiger des Motors
C
Kraftstoff-Warnanzeiger
D
Öl-Warnanzeiger
@
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang an Land laufen lassen,
um die Meßgerätfunktion zu überprüfen.
Der Motor könnte überhitzen.

Die vorgeschriebenen Widerstandskerzen
und -kappen verwenden, da das Meßgerät
andernfalls nicht zuverlässig funktionieren
könnte.
@
HINWEIS:@ Zur Demonstration leuchtet das Anzeigenfeld auf,
sobald der Motor gestartet worden ist. Alle Anzei-
gen leuchten dann auf und der Warnsummer er-
tönt zweimal.
Das Meßgerät wird nach ein paar Sekunden nor-
mal funktionieren. Nachdem der Motor gestoppt
wurde, bleibt die gegenwär tige Anzeige 30 Se-
kunden lang, bestehen.
@
SJU01221
Visor multifunción
Este visor dispone de las siguientes funciones
de ayuda que facilitan la navegación con la moto
de agua.
1
Botón “MODE”
2
Botón “SET”
3
Botones de configuración “CODE”
4
Ta cómetro
5
Ve l o címetro
6
Indicador de combustible
7
Indicador de aceite del motor
8
Indicación de hora, cuentahoras, cuentakilómetros
parcial y cronómetro
9
Luz de alarma
0
Indicación de PADLOC y dirección de la alarma
A
Indicador de aviso de la batería
B
Alarma de recalentamiento del motor
C
Alarma de combustible
D
Alarma de aceite
@
No haga funcionar el motor a todo gas o
durante más de 15 segundos para compro-
bar el indicador para el funcionamiento en
tierra. El motor se podría recalentar.

Utilice las bujías y tapones especificados
tipo resistencia, de lo contrario el indicador
puede funcionar de forma errática.
@
NOTA:@ Cuando se arranca el motor aparece la indicación
de modo de demostración. Seguidamente se en-
cienden todas las indicaciones y la alarma acústi-
ca suena dos veces.
El indicador funcionará normalmente después de
unos segundos. La indicación actual seguirá fun-
cionando durante 30 segundos después de parar
el motor.
@
UGU5A0.book Page 36 Monday, July 9, 2001 12:03 PM

3-10
D
GJU01346
Überprüfungen vor Inbetriebnahme
GJU01350
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
POC-GU57G
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedesmal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
@
KOMPONENTE ROUTINE SEITE
Motorraum Alle Sitze ausbauen, um den Motorraum zu belüften.
Auf Kraftstoffdämpfe oder lose elektrische Verbindun-
gen überprüfen3-14
Bilge Auf Wasser und Kraftstoffrückstände überprüfen und,
falls nötig, beseitigen3-16
GashebelÜberprüfen, daß der Gashebel zurückspringt 3-22
Steuersystem Richtige Funktion des Steuersystems überprüfen 3-22
Schalthebel und Rückwärtsschleuse Auf richtige Funktion überprüfen 3-24
Kraftstoff und Öl Den Kraftstoff- und Ölstand überprüfen und, falls nötig,
auffüllen
Schläuche und Tanks auf Lecks überprüfen3-14
Wasserabscheider Auf Wasserrückstände überprüfen und, falls nötig, ab-
lassen3-16
Batterie Den Batteriesäurestand und den Zustand der Batterie
überprüfen3-18
Front- und RücksitzeÜberprüfen, daß die Sitze gut befestigt sind 2-8–2-10
Rumpf/Deck Den Rumpf und das Deck auf Risse oder andere Be-
schädigung überprüfen—
Strahltriebwerk Auf Verschmutzungen überprüfen und, falls nötig, be-
seitigen3-26
Feuerlöscher Den Zustand überprüfen und, falls nötig, ersetzen 3-20
Motorstoppleine Zustand überprüfen und ersetzen, falls verschlissen
oder beschädigt3-26
Die Schalter Den Startschalter, Motorstoppschalter und den Motor-
Absperrschalter auf richtige Funktion überprüfen, wäh-
rend das Wasserfahrzeug im Wasser ist.3-28
Kühlwasser-KontrollstrahlauslaßÜberprüfen, daß Wasser ausgestoßen wird, während
der Motor läuft und das Wasserfahrzeug im Wasser ist3-28
Multifunktionsmesser Auf Warnanzeigen und richtige Funktion überprüfen 3-28
UGU5A0.book Page 10 Monday, July 9, 2001 12:03 PM

3-28
ESD
GJU01060
Die Schalter
Den Star tschalter 1
, den Motorstoppschalter
2
und den Motor-Absperrschalter 3
auf richtige
Funktion überprüfen.
Um diese Schalter zu überprüfen, lassen Sie
das Wasserfahrzeug zu Wasser, um genügend
Motorkühlung zu gewährleisten. Den Motor starten
und dann die Motorstoppleine 5
ziehen um die
Sperrgabel 4
vom Motor-Absperrschalter heraus-
zuziehen. Vergewissern Sie sich, daß der Motor
sofort abschaltet. (Siehe Seiten 3-34 bis 3-40 für
Informationen zur richtigen Verwendung des Start-
schalters, des Motorstoppschalters und des Motor-
Absperrschalters.)
GJU01320
Kühlwasser-Kontrollstrahlauslaß
Kontrollieren, daß Wasser vom Auslaß ausge-
stoßen wird, während der Motor läuft und das
Wasserfahrzeug im Wasser ist.
GJU01246
Multifunktionsmesser
Die Funktion des Multifunktionsmessers über-
prüfen. (Siehe Seiten 2-36 bis 2-54 zu den Funk-
tionen des Meßgerätes.)
SJU01060
Interruptores
Compruebe el interruptor de arranque 1
, el
interruptor de paro del motor 2
y el interruptor
de paro de emergencia del motor 3
para ver si
funcionan correctamente.
Para comprobar estos interruptores sitúe la
moto de agua en el agua a fin de que el motor
pueda refrigerarse correctamente. Arranque el
motor y seguidamente tire del cordón de hombre
al agua 5
para extraer la pinza 4
del interruptor
de paro de emergencia del motor. Verifique que
el motor se pare inmediatamente. (Consulte en
las páginas 3-34 a 3-40 la información relativa a
la utilización correcta del interruptor de arran-
que, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor.)
SJU01320
Surtidor testigo del agua de refrigera-
ción
Compruebe que salga agua del surtidor con el
motor en marcha y la moto de agua en el agua
SJU01246
Visor multifunción
Compruebe el funcionamiento del visor mul-
tifunción. (Consulte las páginas 2-36 a 2-54 para
obtener más infrmación acerca del funciona-
miento del visor).
UGU5A0.book Page 28 Monday, July 9, 2001 12:03 PM

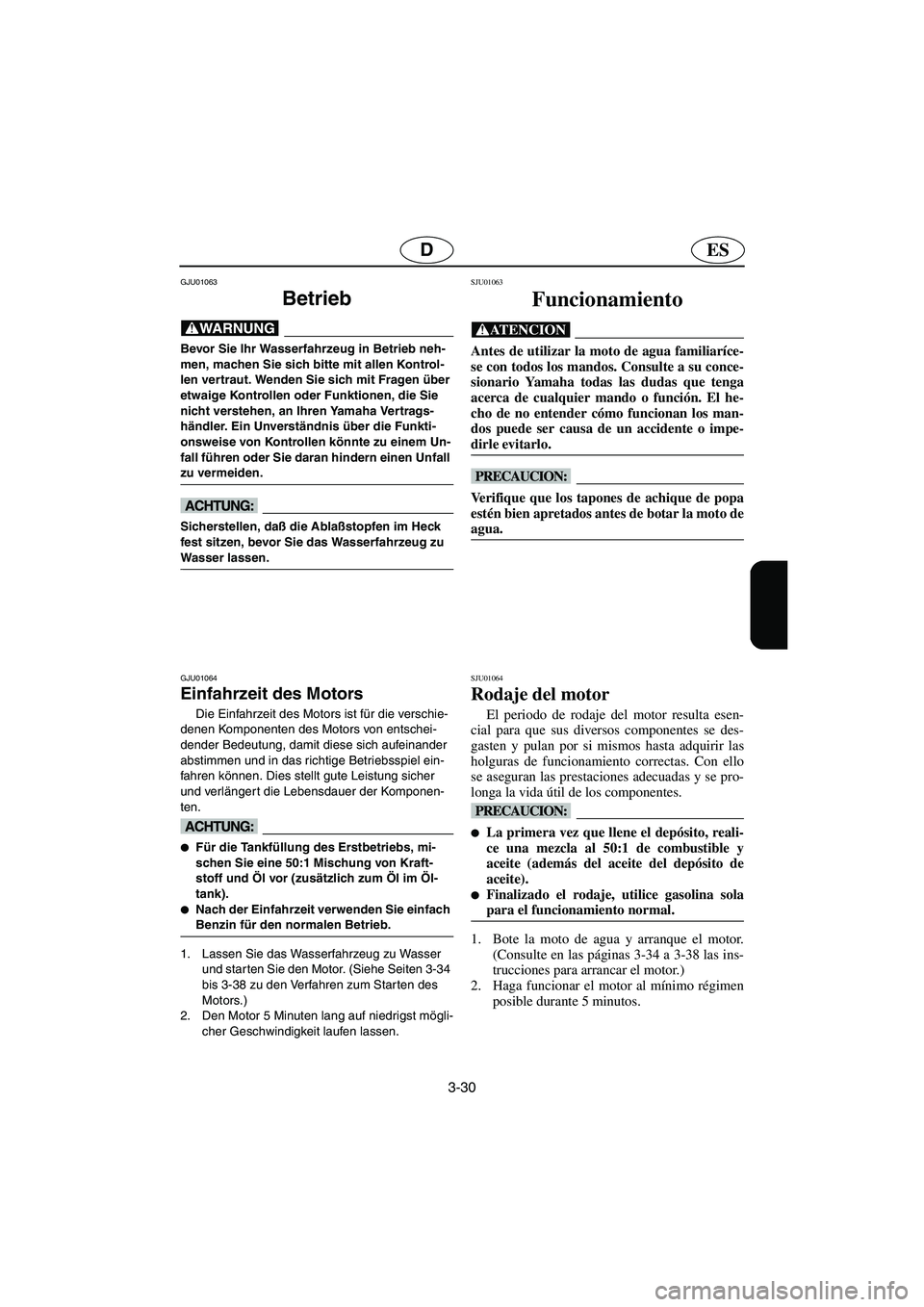

3-30
ESD
GJU01063
Betrieb
@ Bevor Sie Ihr Wasserfahrzeug in Betrieb neh-
men, machen Sie sich bitte mit allen Kontrol-
len vertraut. Wenden Sie sich mit Fragen über
etwaige Kontrollen oder Funktionen, die Sie
nicht verstehen, an Ihren Yamaha Vertrags-
händler. Ein Unverständnis über die Funkti-
onsweise von Kontrollen könnte zu einem Un-
fall führen oder Sie daran hindern einen Unfall
zu vermeiden.
@
@ Sicherstellen, daß die Ablaßstopfen im Heck
fest sitzen, bevor Sie das Wasserfahrzeug zu
Wasser lassen.
@
GJU01064
Einfahrzeit des Motors
Die Einfahrzeit des Motors ist für die verschie-
denen Komponenten des Motors von entschei-
dender Bedeutung, damit diese sich aufeinander
abstimmen und in das richtige Betriebsspiel ein-
fahren können. Dies stellt gute Leistung sicher
und verlänger t die Lebensdauer der Komponen-
ten.
@
Für die Tankfüllung des Erstbetriebs, mi-
schen Sie eine 50:1 Mischung von Kraft-
stoff und Öl vor (zusätzlich zum Öl im Öl-
tank).

Nach der Einfahrzeit verwenden Sie einfach
Benzin für den normalen Betrieb.
@
1. Lassen Sie das Wasserfahrzeug zu Wasser
und star ten Sie den Motor. (Siehe Seiten 3-34
bis 3-38 zu den Verfahren zum Starten des
Motors.)
2. Den Motor 5 Minuten lang auf niedrigst mögli-
cher Geschwindigkeit laufen lassen.
SJU01063
Funcionamiento
@ Antes de utilizar la moto de agua familiaríce-
se con todos los mandos. Consulte a su conce-
sionario Yamaha todas las dudas que tenga
acerca de cualquier mando o función. El he-
cho de no entender cómo funcionan los man-
dos puede ser causa de un accidente o impe-
dirle evitarlo.
@
@ Verifique que los tapones de achique de popa
estén bien apretados antes de botar la moto de
agua.
@
SJU01064
Rodaje del motor
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se des-
gasten y pulan por si mismos hasta adquirir las
holguras de funcionamiento correctas. Con ello
se aseguran las prestaciones adecuadas y se pro-
longa la vida útil de los componentes.
@
La primera vez que llene el depósito, reali-
ce una mezcla al 50:1 de combustible y
aceite (además del aceite del depósito de
aceite).

Finalizado el rodaje, utilice gasolina sola
para el funcionamiento normal.
@
1. Bote la moto de agua y arranque el motor.
(Consulte en las páginas 3-34 a 3-38 las ins-
trucciones para arrancar el motor.)
2. Haga funcionar el motor al mínimo régimen
posible durante 5 minutos.
UGU5A0.book Page 30 Monday, July 9, 2001 12:03 PM

3-36
ESD
2. Den Drehknopf des Kraftstoffhahns auf “ON”
stellen.
HINWEIS:@ Bevor Sie das Wasserfahrzeug starten, nachdem
es eine Weile stillgelegt war, den Kraftstoff-Tank-
deckel abnehmen, um den angestauten Druck im
Tank freizulassen, der sich durch Ausdehnung
des Kraftstoffs gebildet hat.
@
3. Die Sperrgabel 1
in den Motor-Absperrschal-
ter einfügen 2
. Ebenso die Motorstoppleine
3
an Ihrem linken Handgelenk anbringen.
@ Kontrollieren, daß die Motorstoppleine nicht
verschlissen oder beschädigt ist und verwik-
keln Sie diese nicht in die Lenkergriffe, so daß
der Motor abschalten wird, falls der Fahrer her-
unterfällt. Es könnte sein, daß sich die Motor-
stoppleine nicht löst, falls sie um die Lenker-
griffe gewickelt ist und der Fahrer herunterfällt,
und das Wasserfahrzeug könnte so einfach
weiterfahren und einen Unfall verursachen.
@
HINWEIS:@ Man kann den Motor nicht starten, wenn die
Sperrgabel aus dem Motor-Absperrschalter her-
ausgezogen ist.
@
4. Den Chokeknopf ganz herausziehen und
ganz heraus halten, um einen kalten Motor zu
star ten.
HINWEIS:@ Der Choke sollte nicht verwendet werden, wenn
der Motor warmgelaufen ist.
@
2. Sitúe la llave de paso de combustible en la
posición “ON”.
NOTA:@ Antes poner en marcha la moto de agua y una
vez se haya asentado, quite el tapón del depósito
de combustible para liberar la presión que se
haya podido acumular en el depósito debido a la
expansión del combustible.
@
3. Inserte la pinza 1
en el interruptor de paro
de emergencia del motor. 2
. Asimismo,
afirme el cordón de hombre al agua 3
en su
muñeca izquierda.
@ Compruebe que el cordón de hombre al agua
no esté desgastado o roto y manténgalo aleja-
do del manillar, de forma que el motor se pare
en caso de que usted se caiga. Si el cordón de
hombre al agua está enredado en el manillar
no podrá tirar libremente cuando el piloto se
caiga y la moto de agua podrá seguir avanzan-
do y provocar un accidente.
@
NOTA:@ No se puede arrancar el motor cuando la pinza se
ha quitado del interruptor de paro de emergencia.
@
4. Tire y mantenga completamente extendida la
perilla de estárter para arrancar el motor en
frío.
NOTA:@ No debe utilizarse el estárter cuando el motor
está caliente.
@
UGU5A0.book Page 36 Monday, July 9, 2001 12:03 PM
