2-2
ESD
GJU01008
Positionen der
Hauptbestandteile
1Kühlwasser-Kontrollstrahlauslaß
Verwenden, um den Kühlwasserfluß zu prüfen.
2Bugöse
Verwenden, um ein Seil für Transpor te anzubringen,
zur Vertäuung oder zum Abschleppen des
Wasserfahrzeugs in einem Notfall.
3Vorderes Ablagefach
4Haube
5Drehknopf des Kraftstoffhahns
Verwenden, um entweder normalen oder Reserve-
Kraftstoffluß vom Kraftstofftank zu den Vergasern
einzustellen, oder um den Kraftstoffluß zu
unterbrechen.
6Lenkergriffe
Verwenden, um die Richtung zu bestimmen.
7Kraftstoff-Tankdeckel
8Ve r täungsöse
Verwenden, um ein Seil, das nur zum Ver täuen
gedacht ist, anzubringen.
9Öl-Tankdeckel
0Chokeknopf
Verwenden, um einen kalten Motor zu starten.
AFußraum
Verwenden, um die Füße zur Balance
daraufzustellen.
BFeuerlöscherbehälter
Verwenden, um den Feuerlöscher unterzubringen.
CEinlaßsieb
Hinder t Verschmutzungen am Eindringen in die
Strahlpumpe.
DGeschwindigkeitssensor
EDüseneinlaß
FAntriebswelle
Überträgt Kraft vom Motor zur Strahlpumpe.
GHandgriff
Zur Unterstützung, beim Aufsteigen auf das
Wasserfahrzeug oder zum Festhalten beim
Rückwärtssitzen in der Funktion als Beobachter
eines Wasserskifahrers.
HRücksitz
IFrontsitz
JHandschuhfach
KHintere Ablagefächer
LKipphebel
Verwenden, um den Kippwinkel der Lenkergriffe
einzustellen.
MSeitliche Griffe
Zur Unterstützung verwenden, wenn man als
Mitfahrer fährt.
SJU01008
Ubicación de los
componentes principales
1Surtidor testigo del agua de refrigeración
Sirve para verificar la circulación del agua de refri-
geración.
2Pasacabos de proa
Sirve para afirmar un cabo a fin de transportar,
amarrar o remolcar la moto de agua en caso de
emergencia.
3Pañol de proa
4Ta p a
5Llave de paso de combustible
Sirve para seleccionar el paso normal o de reserva
desde el depósito de combustible hasta los carbura-
dores, o para cortar el paso de combustible.
6Manillar
Sirve para gobernar.
7Ta pón de llenado del depósito de combustible
8Pasacabos de amarre
Sirve para afirmar amarras únicamente.
9Ta pón de llenado del depósito de aceite
0Perilla del estárter
Sirve para arrancar el motor en frío.
AReposapiés
Sirve para apoyar los pies a fin de mantener el
equilibrio.
BAlojamiento para extintor
Sirve para guardar el extintor.
CRejilla de admisión
Evita que entren residuos en la bomba de chorro.
DSensor de velocidad
EAdmisión del chorro
FEje de transmisión
Transmite la fuerza del motor a la bomba de cho-
rro.
GAsidero
Sirve para asirse al embarcar o al sentarse hacia
atrás para observar al esquiador.
HAsiento trasero
IAsiento delantero
JGuantera
KPañoles de popa
LPalanca de inclinación
Sirve para ajustar la inclinación del manillar.
MAsideros laterales
Sirven para que el tripulante se sujete.
UGU5A0.book Page 2 Monday, July 9, 2001 12:03 PM

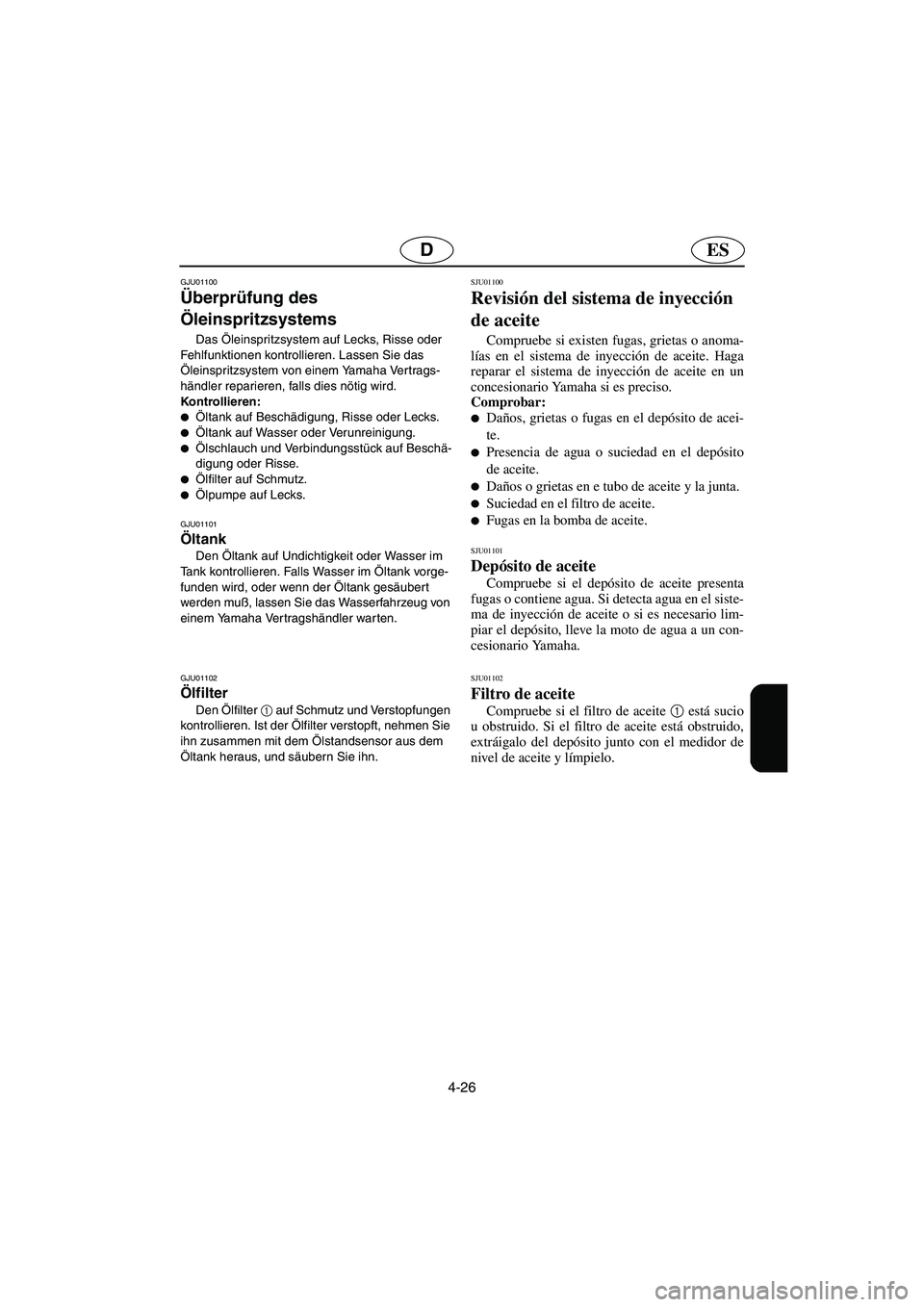

4-26
ESD
GJU01100
Überprüfung des
Öleinspritzsystems
Das Öleinspritzsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Lassen Sie das
Öleinspritzsystem von einem Yamaha Vertrags-
händler reparieren, falls dies nötig wird.
Kontrollieren:
Öltank auf Beschädigung, Risse oder Lecks.
Öltank auf Wasser oder Verunreinigung. Ölschlauch und Verbindungsstück auf Beschä-
digung oder Risse.
Ölfilter auf Schmutz. Ölpumpe auf Lecks.
GJU01101
Öltank
Den Öltank auf Undichtigkeit oder Wasser im
Tank kontrollieren. Falls Wasser im Öltank vorge-
funden wird, oder wenn der Öltank gesäubert
werden muß, lassen Sie das Wasserfahrzeug von
einem Yamaha Vertragshändler warten.
GJU01102
Ölfilter
Den Ölfilter 1
auf Schmutz und Verstopfungen
kontrollieren. Ist der Ölfilter verstopft, nehmen Sie
ihn zusammen mit dem Ölstandsensor aus dem
Öltank heraus, und säubern Sie ihn.
SJU01100
Revisión del sistema de inyección
de aceite
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de inyección de aceite. Haga
reparar el sistema de inyección de aceite en un
concesionario Yamaha si es preciso.
Comprobar:
Daños, grietas o fugas en el depósito de acei-
te.
Presencia de agua o suciedad en el depósito
de aceite.
Daños o grietas en e tubo de aceite y la junta.
Suciedad en el filtro de aceite.
Fugas en la bomba de aceite.
SJU01101
Depósito de aceite
Compruebe si el depósito de aceite presenta
fugas o contiene agua. Si detecta agua en el siste-
ma de inyección de aceite o si es necesario lim-
piar el depósito, lleve la moto de agua a un con-
cesionario Yamaha.
SJU01102
Filtro de aceite
Compruebe si el filtro de aceite 1
está sucio
u obstruido. Si el filtro de aceite está obstruido,
extráigalo del depósito junto con el medidor de
nivel de aceite y límpielo.
UGU5A0.book Page 26 Monday, July 9, 2001 12:03 PM
