1
Vue d'ensemble et utilisation
4
1243657
8910
1112
1Feux de route (b 36-39)
2 Feux de croisement
(
b 36-39)
3 Jambe de suspension
avant, réglage de l'amortis-
seur (
b 40)
4 Réservoir de liquide hydrau-
lique de l'embrayage (
b 35)
5 Orifice de remplissage
d'huile, moteur (
b 21)
6 Jambe de suspension
arrière, précontrainte du
ressort (
b 41)
7 Jambe de suspension
arrière, réglage de l'amortis-
seur (
b 40) 8
Prise de courant, 12 V
Possibilité de raccordement
d'appareils auxiliaires –
charge maximale 5 A
9 Bougie principale, côté
gauche
10 Bougie secondaire, côté
gauche
11 Béquille centrale
EO
(b 52, 53)
12 Regard de niveau d'huile,
moteur (
b 21)
( ) Nombre entre parenthèses
bPage d'explication
EOEquipement optionnel

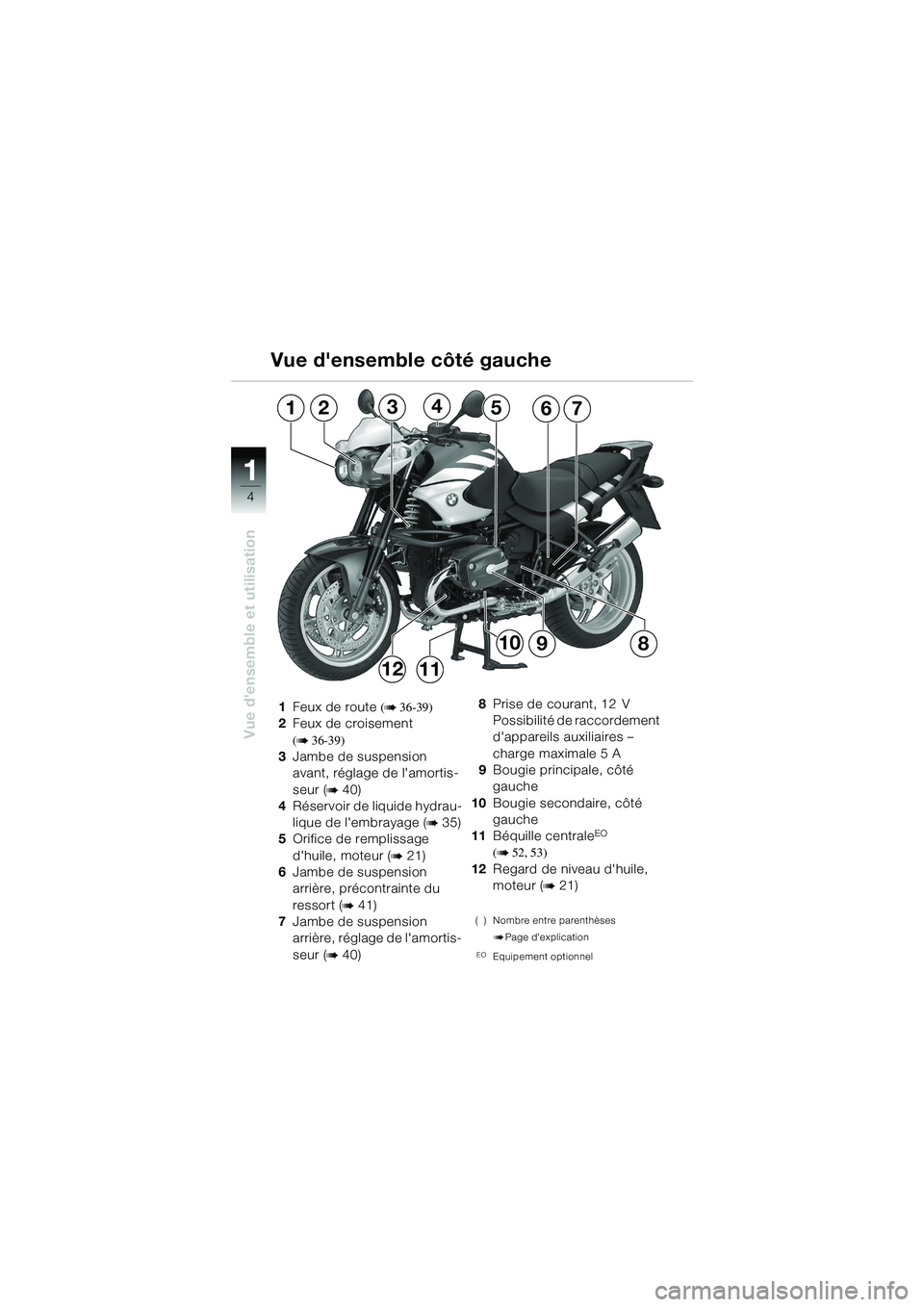

Vue d'ensemble côté gauche
10r28FUNbkf1.book Seite 4 Dien stag, 24. Januar 2006 9:04 09
2
37
2
Contrôles de sécurité
1

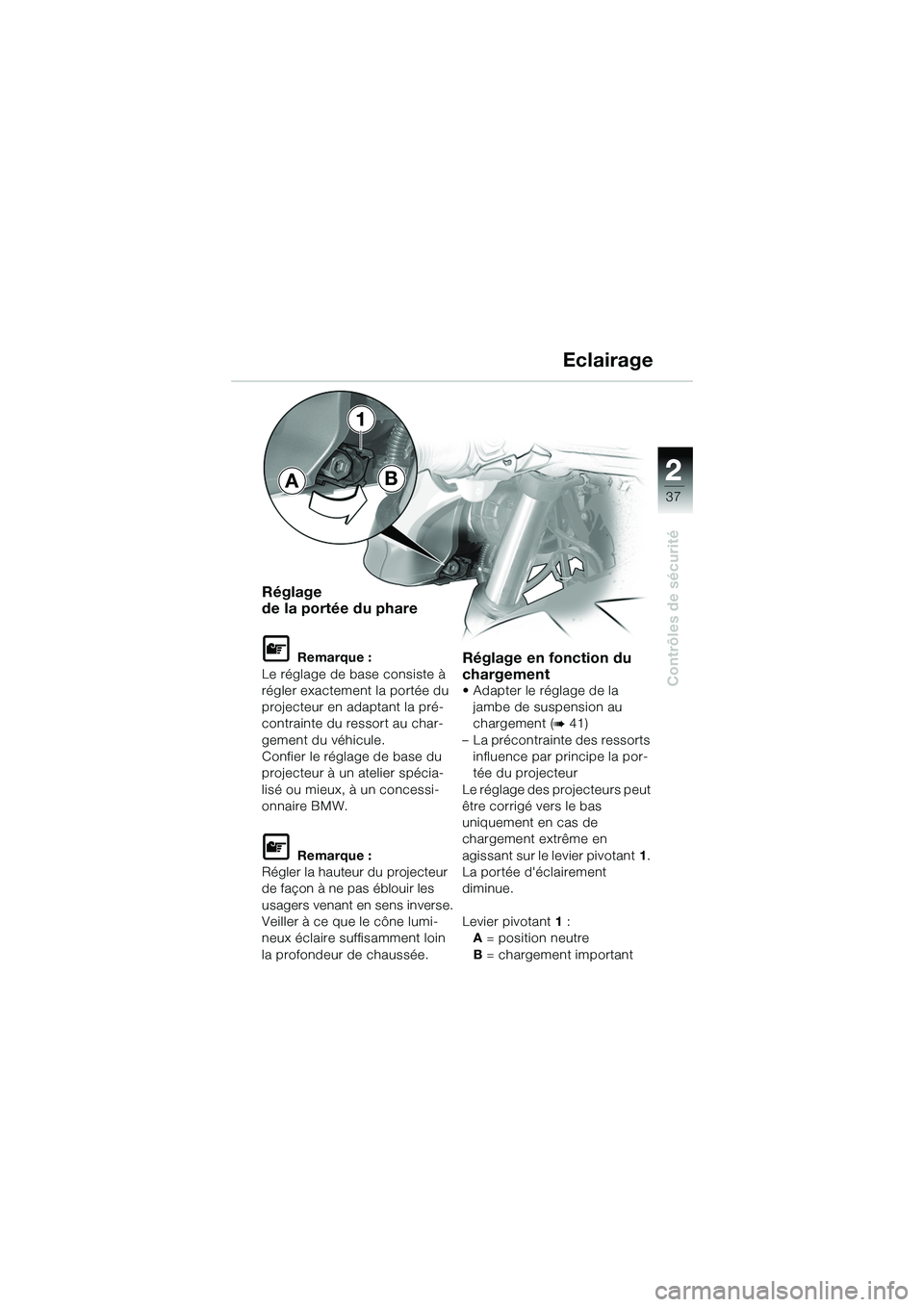

Réglage
de la portée du phare
L Remarque :
Le réglage de base consiste à
régler exactement la portée du
projecteur en adaptant la pré-
contrainte du ressort au char-
gement du véhicule.
Confier le réglage de base du
projecteur à un atelier spécia-
lisé ou mieux, à un concessi-
onnaire BMW.
L Remarque :
Régler la hauteur du projecteur
de façon à ne pas éblouir les
usagers venant en sens inverse.
Veiller à ce que le cône lumi-
neux éclaire suffisamment loin
la profondeur de chaussée.
Réglage en fonction du
chargement
• Adapter le réglage de la jambe de suspension au
chargement (
b 41)
– La précontrainte des ressorts
influence par principe la por-
tée du projecteur
Le réglage des projecteurs peut
être corrigé vers le bas
uniquement en cas de
chargement extrême en
agissant sur le levier pivotant 1.
La portée d'éclairement
diminue.
Levier pivotant 1:
A = position neutre
B = chargement important
Eclairage
BA
10r28FUNbkf1.book Seite 37 Dien stag, 24. Januar 2006 9:04 09
22
38
Contrôles de sécurité
1

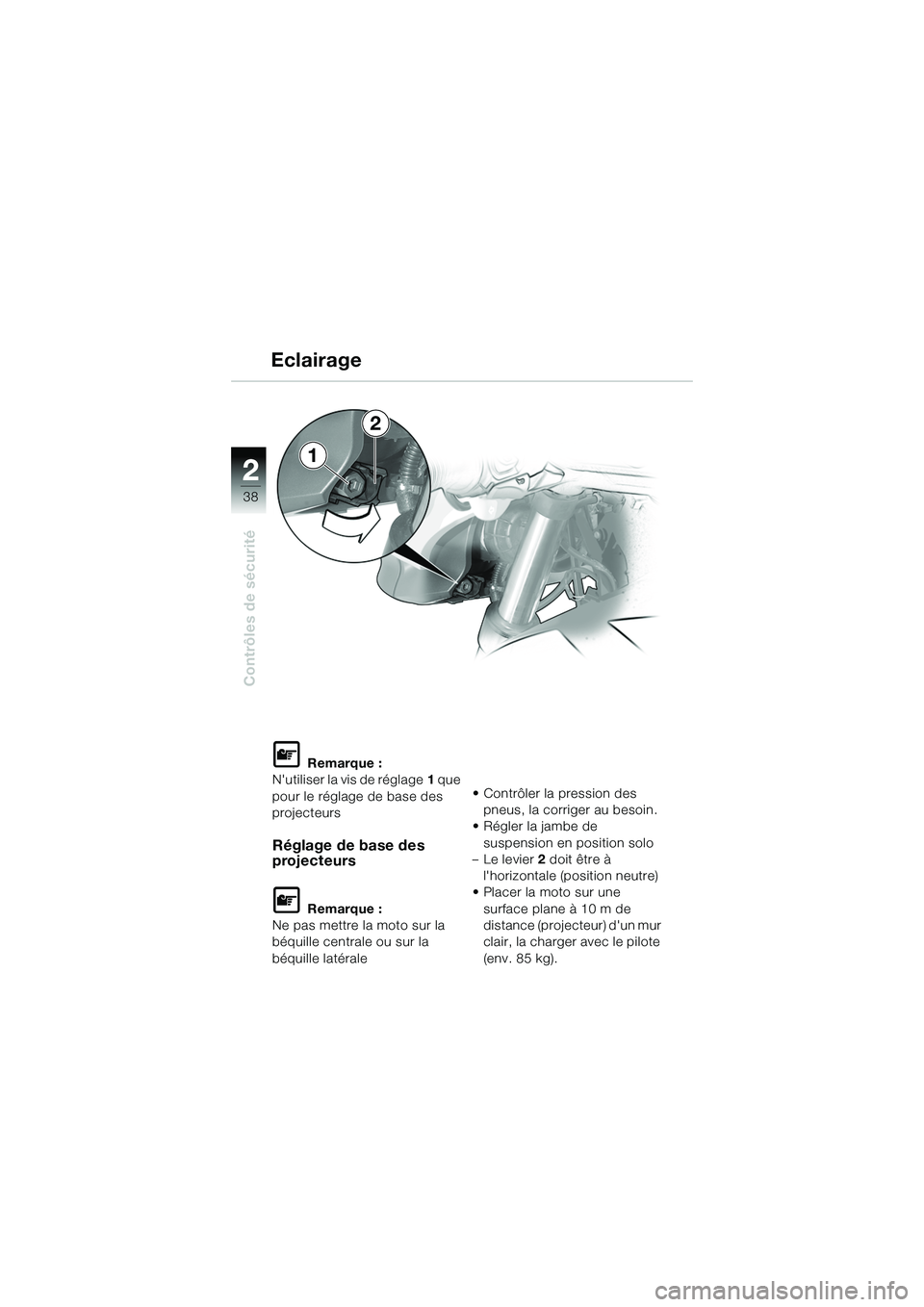

Eclairage
L Remarque :
N'utiliser la vis de réglage 1 que
pour le réglage de base des
projecteurs
Réglage de base des
projecteurs
L Remarque :
Ne pas mettre la moto sur la
béquille centrale ou sur la
béquille latérale • Contrôler la pression des
pneus, la corriger au besoin.
• Régler la jambe de
suspension en position solo
– Le levier 2 doit être à
l'horizontale (position neutre)
• Placer la moto sur une surface plane à 10 m de
distance (projecteur) d'un mur
clair, la charger avec le pilote
(env. 85 kg).
2
