SPEC
2 - 16
WARTUNGSDATEN
ELEKTRISCHE ANLAGE
Bauteil Spezifikation Grenzwert
C.D.I.:
Magnetzündung/Hersteller 5HP-00/YAMAHA ----
Ladespulen-Widerstand (Farbe) 688–1.032 W bei 20 ˚C
(grün-braun)----
Aufnahmespulen-Widerstand (Farbe) 248–372 W bei 20 ˚C
(weiß-rot)----
C.D.I.-Einheit, Modell/Hersteller 5HP-00/YAMAHA ----
Zündspule:
Typ/Hersteller 4KJ-10/YAMAHA ----
Minimale Zündfunkenstrecke 6 mm ----
Primärwicklungs-Widerstand 0,18–0,28 W bei 20 ˚C ----
Sekundärwicklungs-Widerstand 6,3–9,5 kW bei 20 ˚C ----
Festzuziehende BauteileGewinde-
größeAnzahlAnzugsmoment
Nm m•kg
Aufnahmespule M6 ´ 1,0 2 10 1,0
Blindstopfen (Leerlaufschalter) M10 ´ 1,25 1 20 2,0
Stator M6 ´ 1,0 3 10 1,0
RotorM12 ´ 1,25 1 80 8,0
Zündspule M6 ´ 1,0 2 7 0,7
INSP
ADJ
PROGRAMME D’ENTRETIEN
CONTRÔLES ET RÉGLAGES PÉRIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
l’altitude et de l’utilisation du véhicule. Si une question se pose quant aux fréquences auxquelles un entretien
doit être effectué, demander conseil à son concessionnaire Yamaha.
Conces-
sionnaireÉléments Contrôles et travaux d’entretienInitial Tous les
10 heures
(1 mois)60 heures
(6 mois)120 heures
(12 mois)
*Canalisation de car-
burantContrôler si les flexibles de carburant ne sont ni craque-
lés ni endommagés.
Remplacer si nécessaire.
BougieVérifier l’état.
Nettoyer, régler l’écartement des électrodes ou rempla-
cer si nécessaire.
* SoupapesVérifier le jeu de soupape.
Régler si nécessaire.
Filtre à air Nettoyer ou remplacer l’élément si nécessaire.
* CarburateurContrôler le régime de ralenti et le fonctionnement du
démarreur.
Régler si nécessaire.
Système d’échappe-
mentContrôler l’étanchéité.
Resserrer si nécessaire.
Remplacer le joint si nécessaire.
Huile de moteurContrôler le niveau d’huile et l’étanchéité.
Corriger si nécessaire.
Changer. (Faire chauffer le moteur avant la vidange.)
EmbrayageVérifier le fonctionnement.
Régler ou remplacer le câble.
* Frein avantVérifier le fonctionnement.
Régler le jeu du levier de frein et remplacer les mâchoi-
res de frein si nécessaire.À chaque utilisation
* Frein arrièreVérifier le fonctionnement.
Régler le jeu de la pédale de frein et remplacer les
mâchoires de frein si nécessaire.À chaque utilisation
* RouesContrôler l’équilibre, le voile, le serrage des rayons et le
bon état général.
Serrer les rayons et rééquilibrer; remplacer si nécessaire.
* PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
* Roulements de roueContrôler le jeu et l’état.
Remplacer si nécessaire.
* Bras oscillantContrôler le jeu au pivots du bras oscillant.
Corriger si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
Chaîne de transmis-
sionContrôler la flèche de la chaîne.
Régler si nécessaire. S’assurer que la roue arrière est
parfaitement alignée.
Nettoyer et lubrifier.À chaque utilisation
*Roulements de direc-
tionS’assurer que les roulements n’ont pas de jeu et que la
direction tourne en douceur.
Corriger si nécessaire.
Lubrifier à la graisse à base de savon au lithium toutes
les 120 heures.
3 - 1
INSP
ADJ
INSPECTION ET SERRAGE DES RAYONS/VÉRIFICATION DES ROUES/
CONTRÔLE ET RÉGLAGE DE LA TÊTE DE FOURCHE
SPEICHEN KONTROLLIEREN UND SPANNEN/RÄDER
KONTROLLIEREN/LENKKOPF KONTROLLIEREN UND EINSTELLEN
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
lSpeichen 1
Verbiegung/Beschädigung ® Erneu-
ern.
Lose Speichen ® Spannen.
2. Spannen:
lSpeichen
HINWEIS:
Sicherstellen, daß die Speichen vor und nach
der Einfahrperiode nachgespannt werden.
Speichenspannung nach Probefahrt kontrollie-
ren.
T R..Vorderrad 2 Nm (0,2 m · kg)
Hinterrad 3 Nm (0,3 m · kg)
RÄDER KONTROLLIEREN
1. Kontrollieren:
lSchlag
Rad anheben und drehen.
Übermäßiger Schlag ® Erneuern.
2. Kontrollieren:
lRadlagerspiel
Vorhandenes Spiel ® Erneuern.
LENKKOPF KONTROLLIEREN UND
EINSTELLEN
1. Geeigneten Ständer unter dem Motor
plazieren, um Vorderrad anzuheben.
2. Kontrollieren:
lLenkwelle
Die Gleitrohre am unteren Ende umfas-
sen und die Teleskopgabel hin und her
bewegen.
Spiel ® Lenkkopf einstellen. INSPECTION ET SERRAGE DES RAYONS
1. Examiner:
lRayons 1
Déformation/endommagement ® Rempla-
cer.
Rayon mal tendu ® Retendre.
2. Serrer:
lRayons
N.B.:
S’assurer de bien resserrer les rayons avant et après
le rodage. Après un entraînement, contrôler le ser-
rage des rayons.
T R..Avant 2 Nm (0,2 m · kg, 1,4 ft · lb)
Arrière 3 Nm (0,3 m · kg, 2,2 ft · lb)
VÉRIFICATION DES ROUES
1. Examiner:
lDéformation de la roue
Surélever la roue et la faire tourner.
Déformation anormale ® Remplacer.
2. Examiner:
lJeu de roulement
Jeu ® Remplacer.
CONTRÔLE ET RÉGLAGE DE LA TÊTE DE
FOURCHE
1. Surélever la roue avant en plaçant un support
adéquat sous le moteur.
2. Contrôler:
lColonne de direction
Saisir le bas des bras de fourche avant et
secouer doucement l’ensemble fourche.
Jeu ® Régler la tête de fourche.
3 - 21
4 - 5

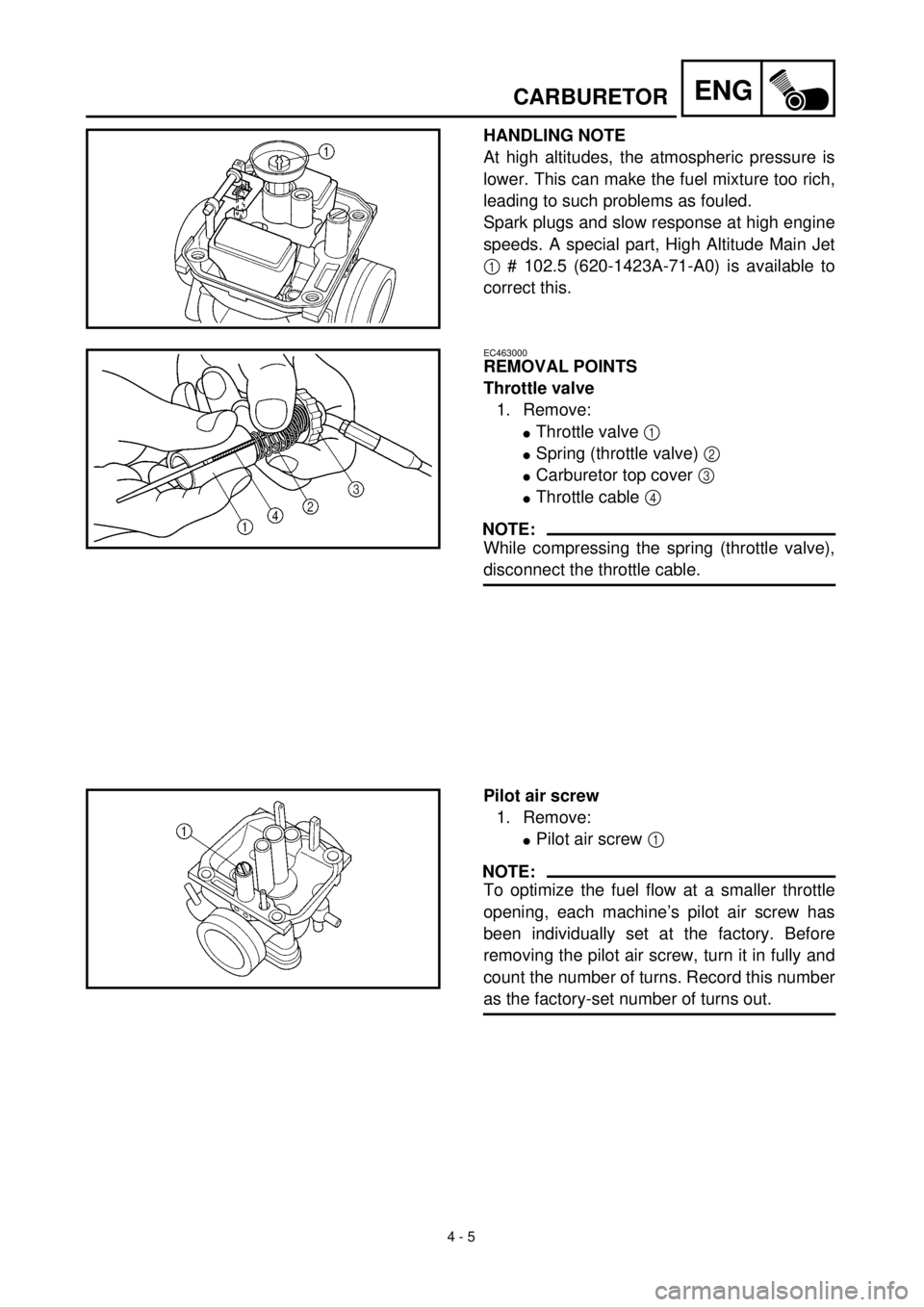

ENG
CARBURETOR
HANDLING NOTE
At high altitudes, the atmospheric pressure is
lower. This can make the fuel mixture too rich,
leading to such problems as fouled.
Spark plugs and slow response at high engine
speeds. A special part, High Altitude Main Jet
1
# 102.5 (620-1423A-71-A0) is available to
correct this.
EC463000
REMOVAL POINTS
Throttle valve
1. Remove:
l
Throttle valve
1
l
Spring (throttle valve)
2
l
Carburetor top cover
3
l
Throttle cable
4
NOTE:
While compressing the spring (throttle valve),
disconnect the throttle cable.
Pilot air screw
1. Remove:
l
Pilot air screw
1
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot air screw has
been individually set at the factory. Before
removing the pilot air screw, turn it in fully and
count the number of turns. Record this number
as the factory-set number of turns out.
4 - 18
ENG
CULASSE
ZYLINDERKOPF
5. Montieren:
lSteuerkettenspanner
6. Drehen:
lKurbelwelle
Mehrere Umdrehungen gegen den Uhr-
zeigersinn
7. Kontrollieren:
lRotor-Markierung “I”
Auf feste Markierung auf dem Kurbel-
gehäuse ausrichten.
lNockenwellen-Markierung
Auf feste Markierung auf dem Zylinder-
kop ausrichten.
Fehlerhafte Ausrichtung ® Einstellen. Arbeitsschritte:
lDie Druckstange vorsichtig mit den Fin-
gern hineinschieben; einen dünnen
Schraubendreher verwenden und die
Druckstange im Uhrzeigersinn vollständig
vorspannen.
lDichtung 1 und Steuerkettenspanner 2
bei vollständig vorgespannter Druck-
stange montieren und Schrauben 3 mit
dem vorgeschriebenen Drehmoment
anziehen.
T R..
Schraube (Steuerkettenspanner):
10 Nm (1,0 m • kg)
lSchraubendreher entfernen, prüfen, ob
die Druckstange herauskommt und Dich-
tung 4 und Deckelschraube 5 mit dem
vorgeschriebenen Drehmoment festzie-
hen.
T R..
Deckelschraube (Steuerketten-
spanner):
8 Nm (0,8 m • kg)
8. Festziehen:
lSchraube 1
HINWEIS:
Rotormutter mit einem Schraubenschlüssel
festhalten und Schraube festziehen.
T R..20 Nm (2,0 m · kg)
5. Installer:
lTendeur de la chaîne de distribution
6. Tourner:
lVilebrequin
De quelques tours dans le sens inverse des
aiguilles d’une montre
7. Contrôler:
lRepère “I” du rotor
Aligner avec l’index fixe du carter.
lRepère d’alignement de l’arbre à cames
Aligner sur l’index fixe du culasse.
Non aligné ® Régler. Étapes du montage:
lTout en faisant légèrement pression sur la tige
du tendeur à l’aide du doigt, puis visser la tige
à fond en le tournant à fond dans le sens des
aiguilles d’une montre à l’aide d’un tournevis.
lLa tige du tendeur étant vissée à fond, monter
le joint 1 et le tendeur 2, puis serrer les bou-
lons 3 au couple spécifié.
T R..
Boulon (tendeur de chaîne):
10 Nm (1,0 m • kg, 7,2 ft • lb)
lRelâcher le tournevis, s’assurer que la tige du
tendeur ressorte, puis serrer le joint 4 et le
boulon capuchon 5 au couple spécifié.
T R..
Boulon capuchon (tendeur de chaîne
de distribution):
8 Nm (0,8 m • kg, 5,8 ft • lb)
8. Serrer:
lBoulon 1
N.B.:
Serrer le boulon tout en maintenant l’écrou de rotor
à l’aide d’une clé.
T R..20 Nm (2,0 m · kg, 14 ft · lb)
4 - 29
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
lVentil im Zylinderkopf montieren.
lDas Ventil drehen, bis Ventilkegel und
Ventilsitz gleichmäßig poliert sind.
Anschließend die Ventileinschleifpaste
von allen Bauteilen entfernen.
HINWEIS:
Die besten Einschleifergebnisse lassen sich
erzielen, wenn das Ventil während des Dre-
hens zwischen den Händen vorsichtig auf
den Ventilsitz geklopft wird.
lFeine Einschleifpaste auf Ventilkegel auf-
tragen und die oben genannten Arbeits-
schritte wiederholen.
HINWEIS:
Nach jedem Einschleifvorgang sicherstel-
len, daß die gesamte Einschleifpaste von
Ventilkegel und Ventilsitz beseitigt wird.
lPreussisch Blau auf Ventilkegel auftragen.
lVentil im Zylinderkopf montieren.
l Ventil durch die Ventilführung schieben
und auf den Ventilsitz pressen, um einen
deutlichen Abdruck zu erzielen.
lVentilsitz-Breite erneut messen. Falls die
Ventilsitz-Breite nicht vorschriftsmäßig ist,
Ventilsitz neu fräsen und Ventil erneut ein-
schleifen.
Ventilfeder
1. Messen:
lVentilfeder (ungespannte Länge) a
Nicht vorschriftsmäßig ® Erneuern.
Ungespannte Länge (Ventilfeder):
Einlaß:
32,55 mm
Auslaß:
32,55 mm
lInstaller la soupape dans la culasse.
lTourner la soupape jusqu’à ce que la face et le
siège de soupape soient uniformément polis,
puis éliminer toute la pâte.
N.B.:
Pour obtenir un bon rodage, tapoter sur le siège
de soupape tout en faisant tourner la soupape
dans un sens et dans l’autre en la tenant entre les
mains.
lAppliquer de la pâte à roder fine sur la face de
soupape, puis répéter le procédé ci-dessus.
N.B.:
Après chaque rodage, veiller à éliminer toute la
pâte de la face et du siège de soupape.
lAppliquer du bleu de mécanicien (Dykem) sur
la surface de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
lMesurer à nouveau la largeur du siège de sou-
pape. Si la largeur du siège de soupape est hors
spécifications, surfacer à nouveau et roder le
siège de soupape.
Ressort de soupape
1. Mesurer:
lLongueur libre de ressort de soupape a
Hors spécifications ® Remplacer.
Longueur libre (ressort de soupape):
Admission:
32,55 mm (1,28 in)
Échappement:
32,55 mm (1,28 in)
4 - 34
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
2. Messen:
lKolbenlaufspiel
Arbeitsschritte:
Erster Schritt:
lDie Zylinderbohrung “C” mit einem Innen-
mikrometer messen.
HINWEIS:
Die Zylinderbohrung “C” sowohl parallel als
auch im rechten Winkel zur Kurbelwelle
messen. Anschließend den Durchschnitt
der gemessenen Werte ermitteln.
Zylinderbohrung
“C”54,000–54,019 mm
Konizität “T” 0,05 mm
Ovalität “R” 0,05 mm
“C” = Maximum aus D
1–D6
“T” = Maximum aus D
1 oder D2 –
Maximum aus D
5 oder D6
“R” = Maximum aus D
1, D3 oder D5 –
Minimum of D
2, D4 oder D6
lWerden die Grenzwerte überschritten,
den Zylinder neu bohren oder erneuern
und Kolben sowie Kolbenringe komplett
erneuern.
Zweiter Schritt:
lMit einem Mikrometer den Durchmesser
“P” des Kolbenhemds messen.
a5 mm oberhalb der Kolbenunterkante.
Kolbenhemd-
Durchmesser “P”
Standard 53,977–53,996 mm
lWerden die Grenzwerte überschritten, den
Zylinder neu bohren oder erneuern und
Kolben und Kolbenringe komplett erneuern.
Dritter Schritt:
lKolbenlaufspiel mittels folgender Formel
ermitteln.
Kolbenlaufspiel =
Zylinderbohrung “C” –
Kolbenhemd-Durchmesser “P”
Kolbenlaufspiel:
0,020–0,026 mm
2. Mesurer:
lJeu entre piston et cylindre
Étapes de la mesure du jeu piston – cylindre:
1re étape:
lMesurer l’alésage de cylindre “C” au moyen
d’un comparateur d’alésage.
N.B.:
Mesurer l’alésage du cylindre “C” en parallèle et
à angle droit par rapport au vilebrequin. Ensuite,
calculer la moyenne de ces mesures.
Alésage de cylindre
“C” 54,000 à 54,019 mm
(2,126 à 2,127 in)
Limite de conicité
“T”0,05 mm (0,002 in)
Ovalisation “R” 0,05 mm (0,002 in)
“C” = valeur maximale de D
1 à D6
“T” = valeur maximale de D
1 ou D2 –
valeur maximale de D
5 ou D6
“R” = valeur maximale de D1, D3 ou D5 –
valeur maximale de D
2, D4 ou D6
lSi la valeur obtenue ne correspond pas aux
spécifications, remplacer le cylindre et rempla-
cer à la fois le piston et ses segments.
2e étape:
lMesurer le diamètre de jupe de piston “P” au
moyen d’un palmer.
a5 mm (0,20 in) du bord inférieur du piston
Taille du piston P
Standard53,977 à 53,996 mm
(2,1251 à 2,1258 in)
lSi la valeur obtenue ne correspond pas aux
spécifications, remplacer à la fois le piston et
ses segments.
3e étape:
lCalculer le jeu entre le piston et le cylindre à
l’aide de la formule suivante:
Jeu entre piston et cylindre =
Alésage de cylindre “C” –
Diamètre “P” de la jupe de piston
Jeu entre piston et cylindre:
0,020 à 0,026 mm
(0,0008 à 0,0010 in)
4 - 35
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
lWerden die Grenzwerte überschritten, den
Zylinder neu bohren oder erneuern und
Kolben und Kolbenringe komplett erneu-
ern.
Kolbenbolzen
1. Kontrollieren:
lKolbenbolzen
Blauverfärbung/Riefen ® Erneuern und
Schmiersystem prüfen.
2. Messen:
lKolbenbolzen-Spiel
Arbeitsschritte:
lKolbenbolzen-Außendurchmesser mes-
sen a.
Werden die Grenzwerte überschritten,
den Kolbenbolzen erneuern.
Außendurchmesser (Kolbenbol-
zen):
14,991–15,000 mm
lKolbenbolzenaugen-Durchmesser mes-
sen b.
Werden die Grenzwerte überschritten,
den Kolben erneuern.
Innendurchmesser (Kolbenbol-
zenauge):
15,002–15,013 mm
lSi la valeur obtenue ne correspond pas aux
spécifications, remplacer le cylindre et rempla-
cer à la fois le piston et ses segments.
Axe de piston
1. Examiner:
lAxe de piston
Décoloration bleue/gorges ® Remplacer,
puis contrôler le système de lubrification.
2. Mesurer:
lJeu entre axe de piston et piston
Étapes de la mesure:
lMesurer le diamètre extérieur a de l’axe de
piston.
S’il n’est pas conforme aux spécifications,
remplacer l’axe de piston.
Diamètre extérieur (axe de piston):
14,991 à 15,000 mm
(0,5902 à 0,5906 in)
lMesurer le diamètre intérieur de l’axe de pis-
ton b.
Si le jeu n’est pas conforme aux spécifications,
remplacer le piston.
Diamètre intérieur de piston:
15,002 à 15,013 mm
(0,5906 à 0,5911 in)
