2000 BMW Z3M ROADSTER heater



COMPONENT LOCATION CHART











COMP.8500.0 7100.0LOCATION DESCRIPTION
E28a . CIGAR LIGHTER CONNECTION . . . . . . . . TIRE INFLATION SYSTEM

E29 . .
FRONT CIGAR LIGHTER LIGHT . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3

E32 . . LUGGAGE COMPARTMENT LIGHT . . . . . . in luggage compartment (ROADSTER)
E32 . . LUGGAGE COMPARTMENT LIGHT . . . . . . in roof panel (COUPE)


E34 . .

FRONT DOME LIGHT/MAP READING
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . .
in roof panel




E43 . . LEFT LICENSE PLATE LIGHT . . . . . . . . . . . underside of luggage compartment lid, near license plate
E44 . . RIGHT LICENSE PLATE LIGHT . . . . . . . . . underside of luggage compartment lid, near license plate

E51 . .
LEFT WASHER JET HEATER . . . . . . . . . . .
on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37-1

E52 . . RIGHT WASHER JET HEATER . . . . . . . . . . on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-1
E56 . . DRIVER’S SEATBACK HEATER . . . . . . . . . in top of LH backrest
E57 . . DRIVER’S SEAT HEATER . . . . . . . . . . . . . . . under LH front seat
E58 . . PASSENGER’S SEAT HEATER . . . . . . . . . . underside of RH front seat

E59 . .

PASSENGER’S SEATBACK HEATER . . . .

in top of RH backrest






E82 . .

TRANSMISSION POSITION INDICATOR
LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22-1


E96 . . GEAR SHIFT LEVER INDICATOR . . . . . . . center console
E99 . . HARD TOP CONNECTOR 1 . . . . . . . . . . . . . near LH rear wheel well


E105 .

HEAT/A/C CONTROL PANEL
ILLUMINATION . . . . . . . . . . . . . . . . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21-3




E106 .

HEAT/A/C CONTROL PANEL
ILLUMINATION . . . . . . . . . . . . . . . . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21-3


E800 . FRONT LEFT INTERIOR LIGHT . . . . . . . . . near interior rear view mirror



COMPONENT LOCATION CHART











COMP.8500.0 7100.0LOCATION DESCRIPTION
S8 . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash

S10 . .
FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . .
LH side of dash



S13 . . PASSENGER’S DOOR JAMB SWITCH . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
S17 . . MIRROR CONTROL SWITCH . . . . . . . . . . . in upper LH front door
S18 . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . center console bottom

S20w .
RADIO ANTI–THEFT SWITCH . . . . . . . . . .
center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-1

S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . . . . LH side of dash RH side of steering column above
S30 . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
S31 . . PARK BRAKE SWITCH . . . . . . . . . . . . . . . . . center console on rear of park brake lever

S32 . .

CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . .

LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20-1


S36 . . TEMPERATURE SWITCH . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1
S38y . TILT SUNROOF SWITCH . . . . . . . . . . . . . . . in roof panel
S47 . . DRIVER’S DOOR LOCK SWITCH . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1

S49 . .
PASSENGER’S DOOR LOCK SWITCH . . .
in passenger’s door





S51 . .

DRIVER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH front seat



S53 . . DRIVER’S SEAT, SEAT HEATER SWITCH center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1


S54 . .

PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23-1




S56 . .

PASSENGER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RH front seat



COMPONENT LOCATION CHART











COMP.8500.0 7100.0LOCATION DESCRIPTION
S58 . . DRIVER’S SEAT BELT SWITCH . . . . . . . . . in LH front seat belt buckle

S59 . .
PASSENGER’S SEAT BELT SWITCH . . . .
in RH front seat belt buckle



S75 . . BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
S76 . . REAR WINDOW DEFOGGER SWITCH . . . center console


S117 . .

LUGGAGE COMPARTMENT LID LOCKING
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in lift gate




S126y DRIVER’S POWER WINDOW SWITCH . . . center console near gearshift lever

S127y
PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever




S143 . CONVERTIBLE TOP ACTUATING SWITCH center console

S164 .
CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-3



S198 .
JET HEATER THERMOSWITCH . . . . . . . . .
on front RH wheel well



S220 . AIR CONDITIONING/RECIRCULATING
SWITCH ASSEMBLY . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3

S221 .

EVAPORATOR CONTROLLER . . . . . . . . . .

RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21-2


S232 . COMPRESSOR MAIN SWITCH . . . . . . . . . . TIRE INFLATION SYSTEM
S235 . STARTER IMMOBILIZATION SWITCH . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
S408 . INTERIOR LIGHT SWITCH . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2

S531 .
TEMPERATURE WHEEL SWITCH . . . . . . .
center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3



S826 .

LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid



S910 . DRIVER’S SEAT LIMIT SWITCH . . . . . . . . . in driver’s seatback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-3
S911 . . PASSENGER’S SEAT LIMIT SWITCH . . . . in passenger’s seatback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-3

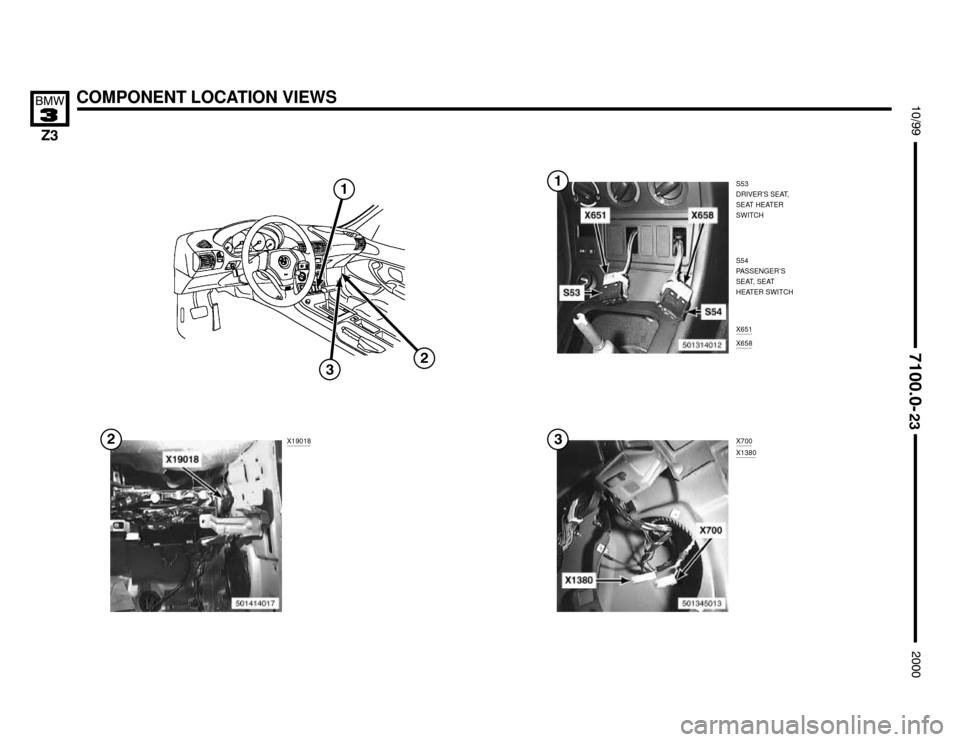

S53
DRIVER’S SEAT,
SEAT HEATER
SWITCH
X700
X1380
COMPONENT LOCATION VIEWS











X19018


S54
PASSENGER’S
SEAT, SEAT
HEATER SWITCH
X651
X658








X424X712
X311X315
COMPONENT LOCATION VIEWS











E51
LEFT WASHER JET
HEATER
A36
REAR WIPER/
WASHER INTERVAL
CONTROL MODULEX105
X106
N8
ANTENNA
AMPLIFIER AM/FM E52
RIGHT WASHER
JET HEATER
M17
LUGGAGE
COMPARTMENT
LOCK MOTOR




X13057X13268
