COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13032 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-2
X13045
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-5
X13146 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3 02-1
X13233 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 05-1
X13253 (26 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 00-2
X13254
(26 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-2
00-2
X13287 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X18080 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X18126 (17 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X18170 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X18180
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X18190 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 10-5
X18196 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 02-3
X18198 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 02-3
X18279
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
in driver’s door
X18280 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door
X18333 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on instrument cluster
X18349 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 08-3
X18350 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 03-6
X18363
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X18364 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
Page 282 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X18516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 10-5
X18518
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41-1
07-1
X18520 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console RADIO
X18521 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER
X18766 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X18767 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X18774
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
in rear speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-3
03-1
X18983 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash
X18984 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
X18994 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X19022 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind front grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-5
X19023
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X19245 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 08-1
X19528 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 02-5
X19565
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-3
X23146 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
X62001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3 06-1
X62002 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X62101 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X62102
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-3
X62201 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
Page 323 of 347

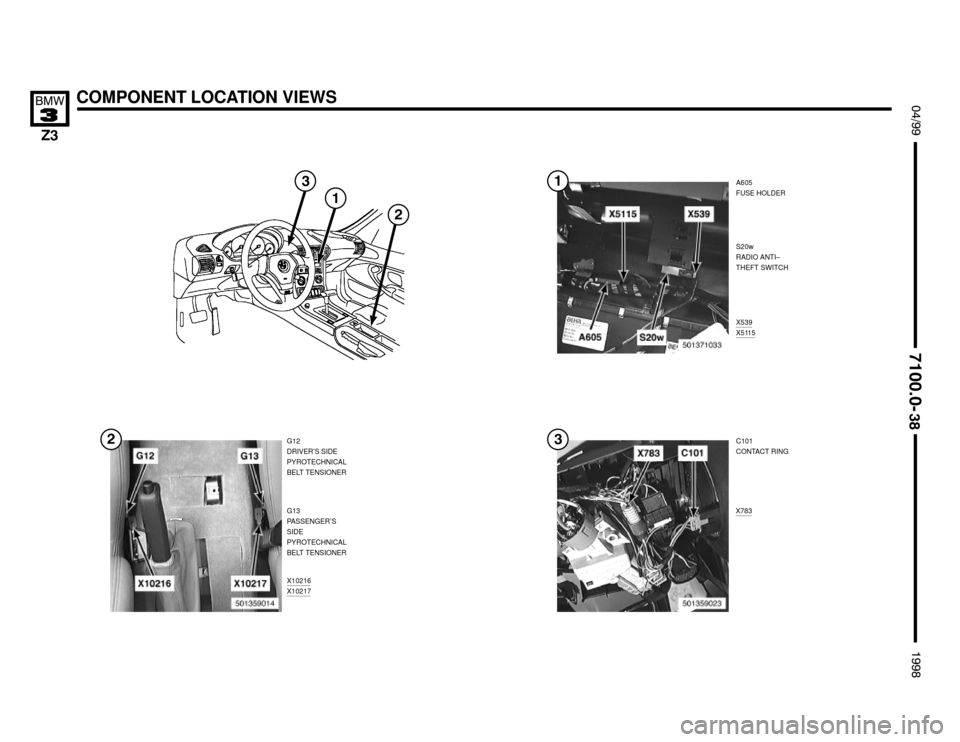

X783
X10216X10217
COMPONENT LOCATION VIEWS !""
#""$
A605
FUSE HOLDER
G12
DRIVER’S SIDE
PYROTECHNICAL
BELT TENSIONER
X539X5115
C101
CONTACT RING S20w
RADIO ANTI–
THEFT SWITCH
G13
PASSENGER’S
SIDE
PYROTECHNICAL
BELT TENSIONER
Page 328 of 347
8000.0 SPLICE LOCATION VIEWS
!""#""$
SPLICE HARNESS PAGE NUMBER SPLICE HARNESS PAGE NUMBER
X181–X185 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X188 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X189 IHKS NOT SHOWN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X191 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X195 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X196–X197 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X203 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X213 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X216–X223 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X245–X246 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X443–X444 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X445 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X449 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X450 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X453–X465 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X470 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X530 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X576–X595 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X697–X699 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X805 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X806 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X814–X818 IHKS NOT SHOWN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X824–X830 RADIO/HIFI/CD NOT SHOWN. . . . . . . . . . . . . . . . . . . . X849–X851 DRIVER’S DOOR 8000.0-04 . . . . . . . . . . . . . . . . . . .
X876–X877 RADIO/HIFI/CD NOT SHOWN. . . . . . . . . . . . . . . . . . . .
X878–X888 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X942 PASSENGER’S DOOR 8000.0-04 . . . . . . . . . . . . . . . . . . . .
X985 IHKS NOT SHOWN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1015–X1027 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1028–X1029 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1036–X1047 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1055 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1066–X1076 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1079 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1100–X1115 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1149 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1152–X1164 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1168–X1186 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1214 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1225–X1226 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1234–X1236 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . .
X1258 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1263 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1264 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1280 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X1403 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Page 330 of 347
SPLICE LOCATION VIEWS
!""#""$
SPLICE HARNESS PAGE NUMBER SPLICE HARNESS PAGE NUMBER
X10169 M44 ENGINE 8000.0-05. . . . . . . . . . . . . . . . . . . . . . . . . .
X10189 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X10251–X10252 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . .
X11264–X11284 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . .
X11291 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X11337–X11353 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . .
X11355 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X11357 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X13007 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X13011–X13047 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . .
X13134 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X13289 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X18061 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X18328 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X18510 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X19513 RADIO/HIFI/CD NOT SHOWN. . . . . . . . . . . . . . . . . . . . . . . .
X19002–X19004 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . .
X19525–X19526 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . .
X64109 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X64119 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X64129 BODY 8000.0-03. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X64591 BODY 8000.0-04. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X68309 IHKS NOT SHOWN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . X80253 M52/S52 ENGINE 8000.0-06. . . . . . . . . . . . . . . . . . . . . .
