1998 BMW Z3M ROADSTER light






COMPONENT LOCATION CHART





 !""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION


S164 .

CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . .

at convertible top linkage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-3

S198 . JET HEATER THERMOSWITCH . . . . . . . . . on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1

S220 .
AIR CONDITIONING/RECIRCULATING
SWITCH ASSEMBLY . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3

S221 . EVAPORATOR CONTROLLER . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2

S232 .

COMPRESSOR MAIN SWITCH . . . . . . . . . .

TIRE INFLATION SYSTEM




S235 . STARTER IMMOBILIZATION SWITCH . . . . LH footwell
S408 . INTERIOR LIGHT SWITCH . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
S531 . TEMPERATURE WHEEL SWITCH . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3

S559 .
PASSENGER’S AIR BAG CUT–OFF
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console




S826 .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid



S910 . DRIVER’S SEAT LIMIT SWITCH . . . . . . . . . in driver’s seatback

S911 . .

PASSENGER’S SEAT LIMIT SWITCH . . . .

in passenger’s seatback




S8503 PROGRAM SWITCH . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1
S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . . . . behind gas pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3
S8511 REVERSING LIGHT SWITCH . . . . . . . . . . . LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2

T6151
CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . .
RH side of engine compartment



T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment






COMPONENT LOCATION CHART





 !""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X123 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir

X127 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
05-4
X128 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 02-5
X130 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X131 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1

X133 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2

X134 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X135 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X137 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 02-5
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car, ASC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X142 .

(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .

under LH rear of car, ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16-1


X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car, ASC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X143 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car, ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3

X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir near RH headlight
assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
05-5
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2

X166 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1

X170 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-5
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 03-5
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 01-3






COMPONENT LOCATION CHART






 !""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X275 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-1

X275 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-3
03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2 03-1
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 05-1
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 03-4
X311 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
01-1
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1
X316 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-1 02-1
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X322 .

(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19-1

03-6
X324 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X336 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X351 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-1
01-1
X352 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1 01-1
X357 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-5
X372 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1

X379 .

(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .

HARD TOP CONNECTOR 1




X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1






COMPONENT LOCATION CHART





 !""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2

X389 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LEFT FRONT AUXILIARY TURN LIGHT



X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RIGHT FRONT AUXILIARY TURN LIGHT
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (behind seat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X413 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X423 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever

X424 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment behind trim panel



X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X503 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 07-2
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 03-1
X511 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1
X516 .

(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



02-6
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X522 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3

X532 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3

X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR LEFT MID–HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-1 01-1
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR RIGHT MID–HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-3 01-1
X539 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 08-4
X606 .

(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .

in RH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . .

27-3

00-2
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 07-1

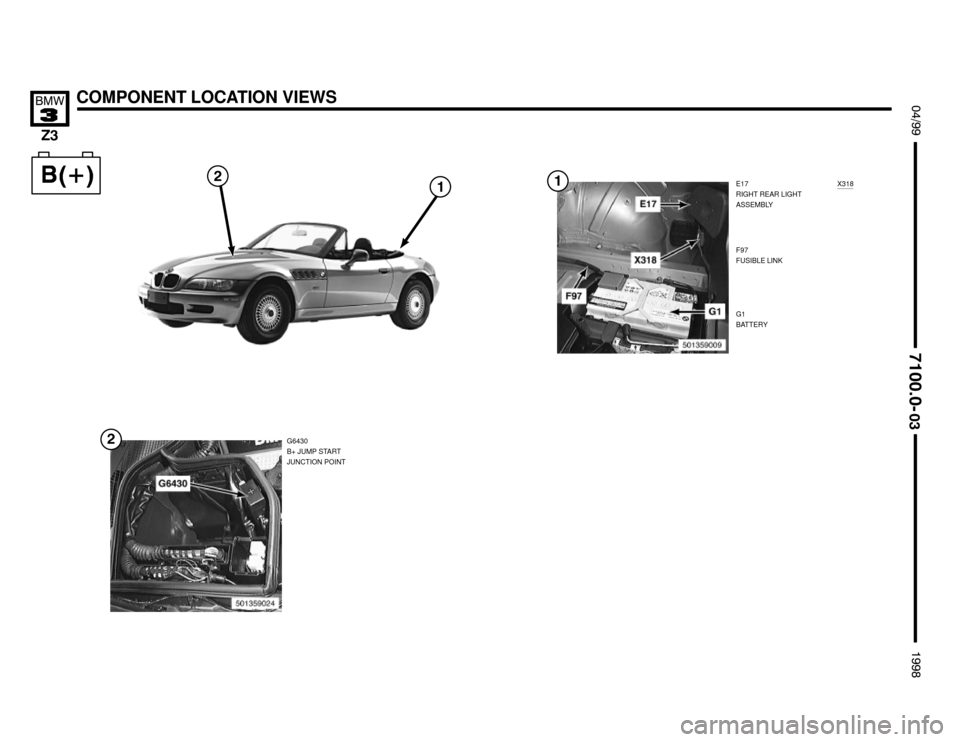

E17
RIGHT REAR LIGHT
ASSEMBLY






COMPONENT LOCATION VIEWS !""




#""$


F97
FUSIBLE LINK
G6430
B+ JUMP START
JUNCTION POINTG1
BATTERY
X318







B18
BRAKE FLUID
LEVEL SWITCH
COMPONENT LOCATION VIEWS !""




#""$

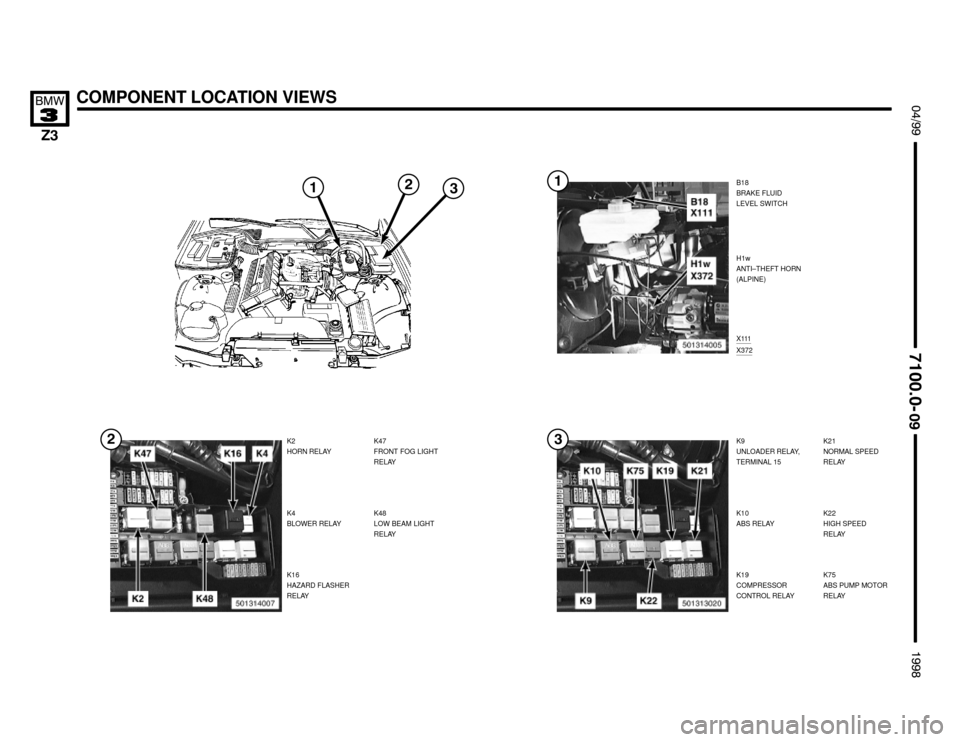

K2
HORN RELAYX111
X372
H1w
ANTI–THEFT HORN
(ALPINE)
K4
BLOWER RELAY
K16
HAZARD FLASHER
RELAYK47
FRONT FOG LIGHT
RELAY
K48
LOW BEAM LIGHT
RELAYK9
UNLOADER RELAY,
TERMINAL 15
K10
ABS RELAY
K19
COMPRESSOR
CONTROL RELAYK21
NORMAL SPEED
RELAY
K22
HIGH SPEED
RELAY
K75
ABS PUMP MOTOR
RELAY

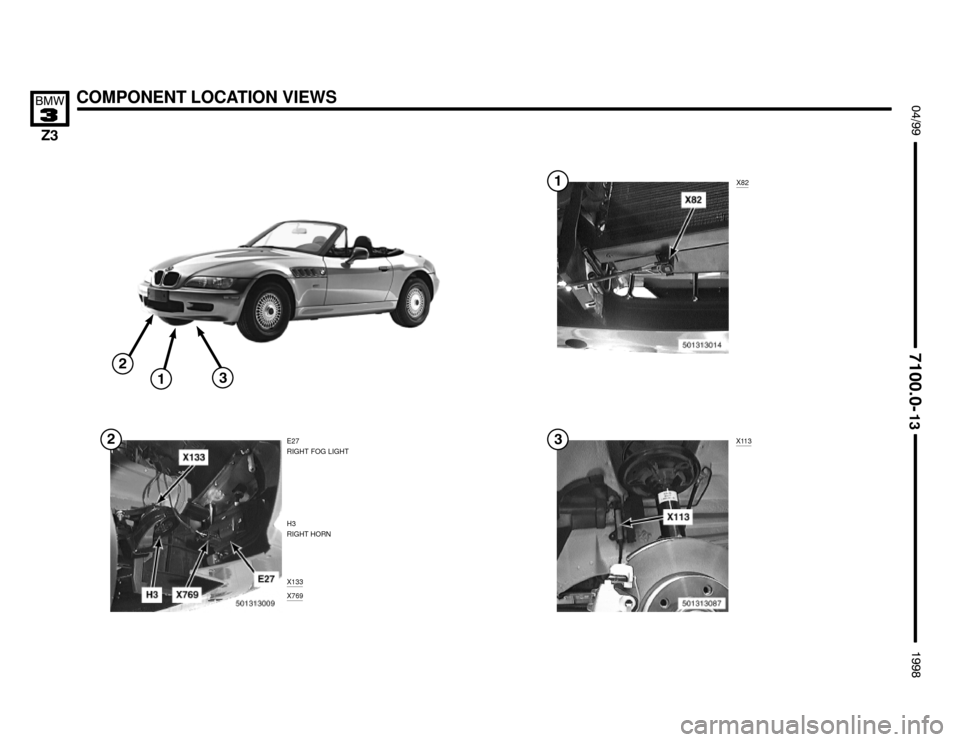

E27
RIGHT FOG LIGHT
X133
X82
X113
COMPONENT LOCATION VIEWS !""




#""$







X769
H3
RIGHT HORN






S8511
REVERSING LIGHT
SWITCH
X8511B62001
OXYGEN SENSOR
(IN FRONT OF
CATALYTIC
CONVERTER)
X62001
COMPONENT LOCATION VIEWS !""




#""$

X10065
